Webasto Thermo Top Z/C Einbauanleitung
Opel frontera b diesel
Vorschau ausblenden
Andere Handbücher für Thermo Top Z/C:
- Einbauanleitung (45 Seiten) ,
- Bedienungshinweise (29 Seiten) ,
- Einbauvorschlag (27 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top Z/C
Prüfzeichen ~~~ S 289
2
1
5
4
2

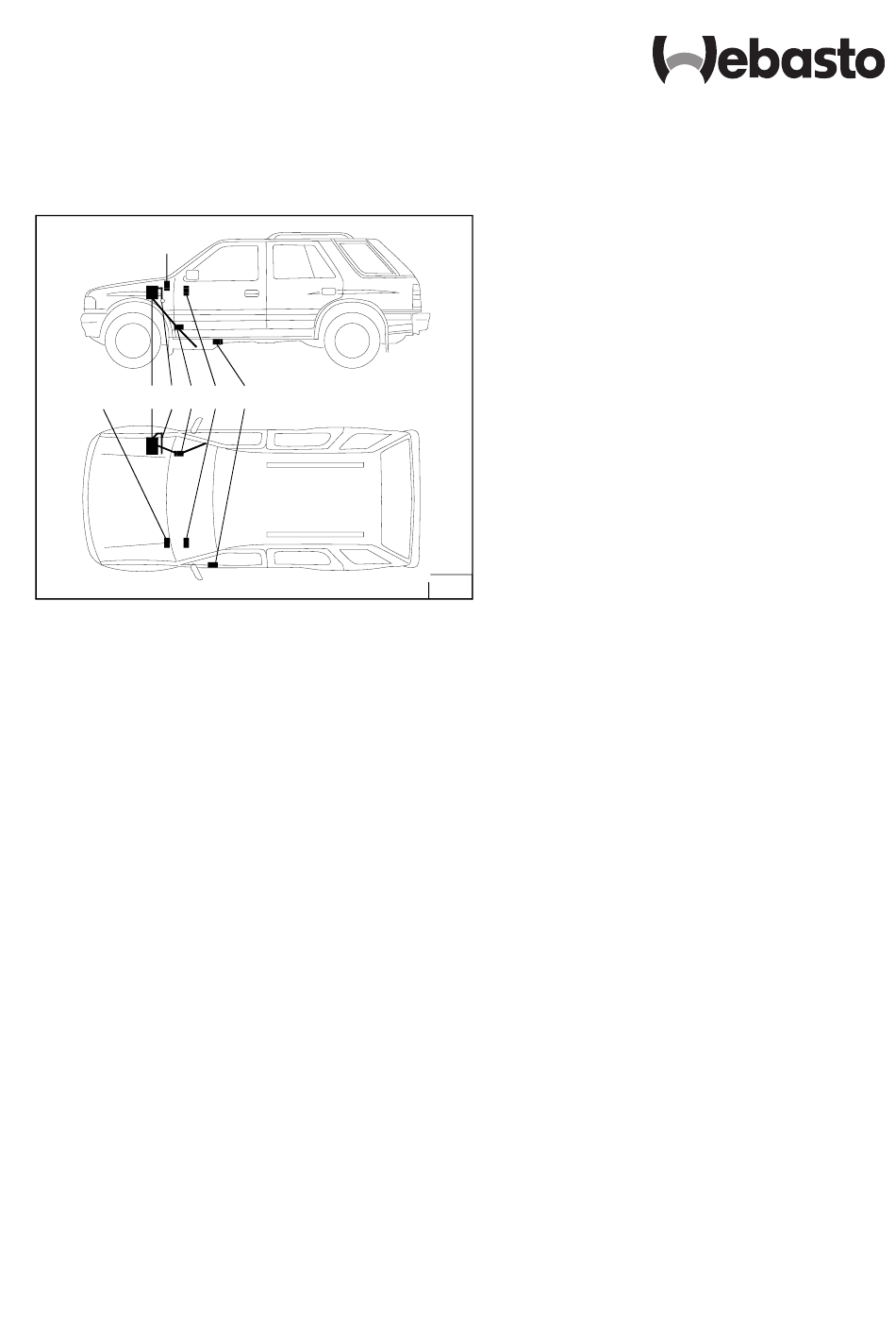

1 Heizgerät Thermo Top Z/C-D
2 Flachsicherungshalter und Gebläserelais
3 Vorwahluhr
4 Abgasschalldämpfer
5 Brennluftansaugleitung
6 Dosierpumpe
Spezialwerkzeug
Abklemmzangen
Drehmomentschlüssel für 2,0 + 0,5 Nm
Einnietzange
TORX E5 3/8'' Nuß
Inhaltsverzeichnis
Ident.-Nr. 678 14B
Printed in Germany
6
3
03/01
Druck: Steffen
Einbauanleitung
(Verbindliche Einbauvorschrift)
TT9906/21
Opel Frontera B
Diesel
nur für Linkslenker
Gültigkeit siehe Tabelle Seite 2
Fahrzeugtypen, Motortypen und Ausstattungs-
varianten, die nicht in dieser Einbauanleitung
aufgeführt sind, wurden nicht geprüft.
1
Ein Einbau nach dieser Einbauanleitung kann
aber möglich sein.
In jedem Fall sind die Zulassungsvorschriften
auf Seite 2 zu beachten!
1
2
2
2
3
3
3
4
5
6
7
8
9
© Webasto Thermosysteme GmbH Germany
10
11
12
13
13
13
15
16
16
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Z/C
Inhaltszusammenfassung für Webasto Thermo Top Z/C
-
Seite 1: Inhaltsverzeichnis
Ein Einbau nach dieser Einbauanleitung kann Legende zu Bild 1 aber möglich sein. 1 Heizgerät Thermo Top Z/C-D In jedem Fall sind die Zulassungsvorschriften 2 Flachsicherungshalter und Gebläserelais auf Seite 2 zu beachten! 3 Vorwahluhr 4 Abgasschalldämpfer... -
Seite 2: Heizgerät / Einbaukit
ACHTUNG: Die Zulassungsvorschriften sind zu beachten! In der Bundesrepublik Deutschland ist der nachträgliche Einbau der Zusatzheizung Thermo Top Z/C nach die- ser Einbauanleitung nicht abnahmepflichtig, da hierzu ein spezieller Nachtrag der ABG besteht. Die Entbindung von der Pflicht, nach dem Einbau der Zusatzheizung eine neue Betriebserlaubnis zu beantra- gen (TÜV-Gutachten), gilt nur, wenn dieser Einbau in allen Anforderungen der nachstehenden, verbindlichen... -
Seite 3: Allgemeine Hinweise
Opel Frontera B Thermo Top Z/C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen... -
Seite 4: Flachsicherungshalter Und Gebläserelais
Thermo Top Z/C Opel Frontera B Flachsicherungshalter und Gebläserelais Nur bei Fahrzeug mit Innenraumüberwachung: (Siehe auch Schaltplan Bild 9) - Leitung grün/weiß am Gebläserelais K3 Klemme 86 auscrimpen - Flachsteckhülse abschneiden - An beigelegter Leitung (schwarz 0,75mm ) zusam- men mit Leitung grün/weiß Flachsteckhülse ancrim- pen und in Relaissockel einsetzen - Leitung schwarz zusätzlich in Isolierschlauch Kabel-... -
Seite 5: Vorwahluhr Und Option Sommer-/Winterschalter
Opel Frontera B Thermo Top Z/C Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (4/1) und des Sommer-/Winterschalters (4/2) ist eine Empfeh- lung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr an der in Bild 4 vor-... -
Seite 6: Gebläseansteuerung
Thermo Top Z/C Opel Frontera B Gebläseansteuerung - Stecker (6/1) am Gebläsemotor abziehen - Leitung weiß/blau (6/2,5) ca.50 mm vor dem Stek- ker trennen - Rundsteckverbindungen ancrimpen - Verbindungen gemäß Schaltplan Bild 7 herstellen - Leitung schwarz (6/4) vom Gebläserelais K3/30 mit Leitung weiß/blau (6/5) zum Gebläsemotor verbin-... -
Seite 7: Haltereinbau Vorbereiten
Opel Frontera B Thermo Top Z/C Haltereinbau vorbereiten - Wasservorlaufleitung (10/1) vom Motor-Wasseraus- tritt zum Fahrzeugwärmetauscher am Motoraustritt abbauen - Wasservorlaufleitung (11/1) vor dem Fahrzeugwär- metauscher wie in Bild 11 dargestellt trennen - Isolierschlauch von Wasservorlaufleitung entfernen (wird noch verwendet) - Restliche Leitung fachgerecht entsorgen - Vorhandene Einschweißmutter (12/2) auf Ø... -
Seite 8: Umwälzpumpe Einbauen
Thermo Top Z/C Opel Frontera B Umwälzpumpe einbauen - Zentraldeckel (14/1) am Heizgerät abhebeln - Steckverbindung Umwälzpumpe trennen - Stecker (14/3) vom Kabelbaum der Umwälzpumpe abtrennen und Kabelbaum abisolieren - Umwälzpumpe (14/4) und Wasserschlauch (14/2) am Heizgerät abbauen - Adapterkabelbaum Umwälzpumpe auf 600 mm kür- - Adapterkabelbaum abisolieren und unter Verwen- dung von Stoßverbindern mit Kabelbaum an der... -
Seite 9: Einbindung In Den Wasserkreislauf
Opel Frontera B Thermo Top Z/C Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgendem wird eine Einbindung des Heizgerätes "In Reihe" (Inline) in den Kühlwasserkreislauf des... -
Seite 10: Wassereinbindung Umwälzpumpe
Thermo Top Z/C Opel Frontera B Wassereinbindung Umwälzpumpe - Wärmeschutzschlauch (19/1) 300 mm ablängen - Wärmeschutzschlauch (19/1) 300 mm lang auf 90°- Bogen am Wasserschlauch 450 mm lang (19/2) ge- mäß Bild 19 aufschieben - Abstandhalter (19/3) auf Wasserschlauch (19/2) anbringen - Wasserschlauch (19/2) gemäß... -
Seite 11: Heizgerät Vormontieren
Opel Frontera B Thermo Top Z/C Heizgerät vormontieren HINWEIS: Zur Befestigung des Heizgerätes nur die im Lieferum- fang beiliegenden Spezialschrauben Typ EJOT PT verwenden! (Anzugsdrehmoment 10 Nm) - Heizgerät wie in Bild 23 und Bild 24 dargestellt in Halter einsetzen - Halter (23/4) mit 3 Spezialschrauben Typ EJOT PT (23/1,2,3) am Heizgerät befestigen (Anzugsdreh-... -
Seite 12: Heizgerät Montieren
Thermo Top Z/C Opel Frontera B Heizgerät montieren - Adapterkabelbaum Umwälzpumpe (26/2) am Heiz- gerät Steckverbindung Umwälzpumpe anstecken und durch Nut im Heizgerät verlegen HINWEIS: Beim Aufstecken des Zentraldeckels auf Freigängig- keit des Adapterkabelbaum Umwälzpumpe achten! - Zentraldeckel (26/1) am Heizgerät aufstecken - Kabelbaum Heizgerät am Heizgerät anstecken... -
Seite 13: Wassereinbindung Heizgerät
Opel Frontera B Thermo Top Z/C Wassereinbindung Heizgerät - Abstandhalter (30/2) wie in Bild 30 dargestellt auf Wasserschlauch 280 mm lang (30/1) anbringen - Verbindungsrohr 18/20 (30/3) in Wasserschlauch einsetzen und mit Schlauchschelle befestigen - Wasserschlauch 280 mm lang (31/1) mit 180°-Bo- gen am Heizgerät-Wasseraustritt aufstecken und... - Seite 14 Thermo Top Z/C Opel Frontera B - Abgasleitung (34/1) am Heizgerät-Abgasaustritt aufstecken und mit Schlauchklemme befestigen - Abgasleitung nach unten führen - Winkel zur Befestigung des Abgasschalldämpfers (35/1) mit Schraube M6x20, Scheibe und Federring an vorhandener Einschweißmutter befestigen - Abgasleitung (35/2) vom Heizerät auf Abgasschall- dämpfer (35/1) aufstecken und mit Schlauchklem-...
-
Seite 15: Brennstoffeinbindung
Opel Frontera B Thermo Top Z/C Brennstoffeinbindung ACHTUNG: Brennstoffleitung so verlegen, daß sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen! - Mecanyl-Brennstoffleitung (38/1) mit Schlauchstück (38/2) am Brennstoffeintritt des Heizgerätes an- schließen und mit Schlauchschellen befestigen... -
Seite 16: Unterfahrschutz Bearbeiten
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe "Betriebsanweisung/Einbauanweisung" Webasto Thermosysteme GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de...
