Wasser-Heizgerät
Zusatzheizung Thermo Top Z/C
Prüfzeichen ~~~ S 289
2
3
4 1

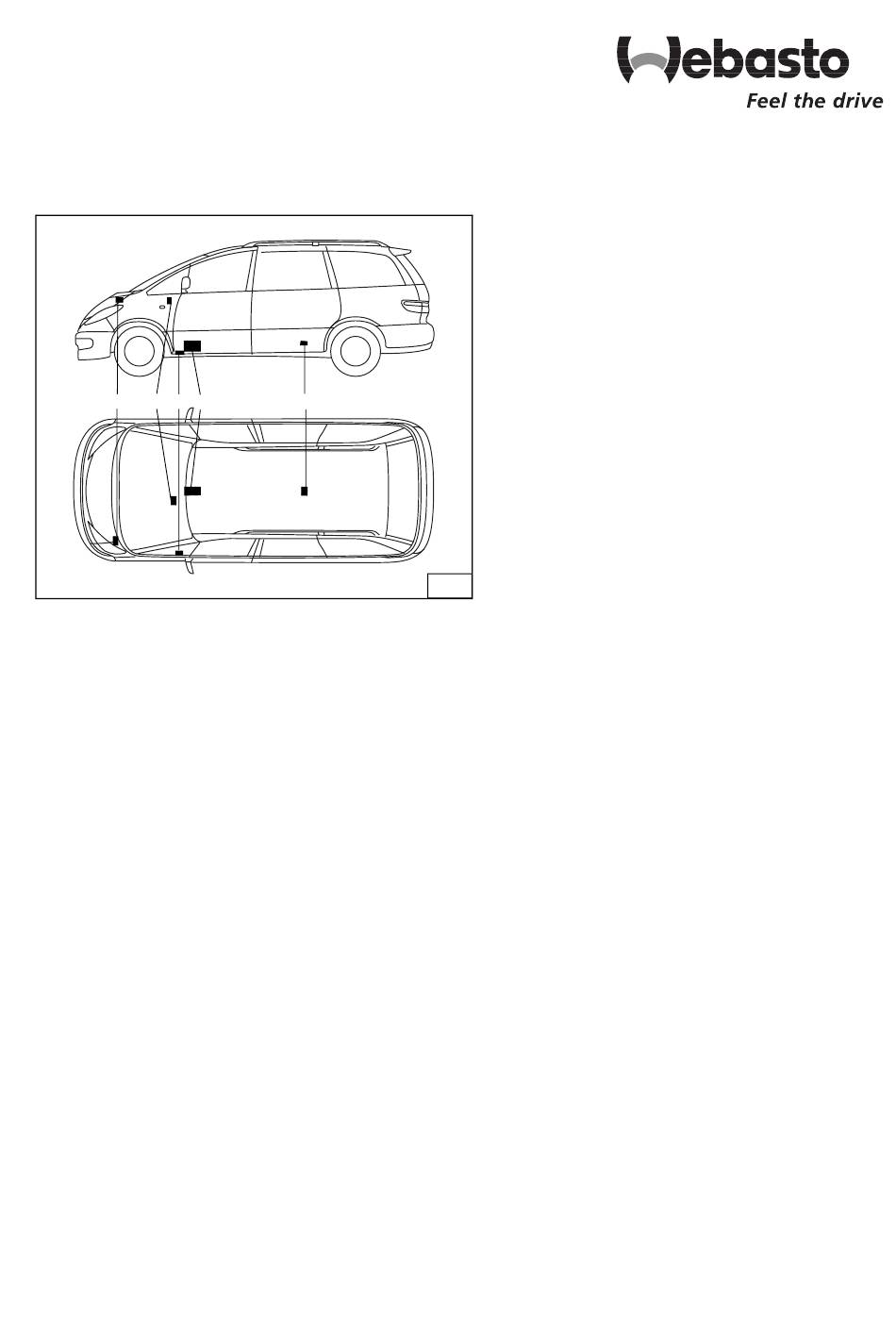

Legende zu Bild 1
1
Heizgerät Thermo Top Z/C-D
2
Flachsicherungshalter und Gebläserelais
3
Vorwahluhr
4
Abgasschalldämpfer
5
Dosierpumpe
Spezialwerkzeug
Abklemmzangen
Drehmomentschlüssel für 2,0 - 10 Nm
Inhaltsverzeichnis
TOYOTA Previa
Heizgerät / Einbaukit
Gültigkeit
Vorwort
Allgemeine Hinweise
Vorarbeiten
Flachsicherungshalter und Gebläserelais
Gebläseansteuerung
Vorwahluhr und Option Sommer-/Winterschalter
Einbau Heizgerät
Einbindung in den Wasserkreislauf
Abgasanlage
Brennluftansaugleitung
Brennstoffeinbindung
Abschließende Arbeiten
Bedienungshinweise für den Endkunden
Ident.-Nr. 13 005 95B
Printed in Germany
5
1
1
2
2
2
3
3
4
5
7
8
9
12
13
14
15
16
09/01
Druck: Steffen
Einbauanleitung
(Verbindliche Einbauvorschrift)
TT0106/24
TOYOTA Previa
Diesel
nur für Linkslenker
Gültigkeit siehe Seite 2
Fahrzeugtypen, Motortypen und Ausstattungs-
varianten, die nicht in dieser Einbauanleitung
aufgeführt sind, wurden nicht geprüft.
Ein Einbau nach dieser Einbauanleitung kann
aber möglich sein.
In jedem Fall sind die Zulassungsvorschriften
auf Seite 2 zu beachten!
© Webasto Thermosysteme International GmbH Germany
Werbung
Verwandte Anleitungen für Webasto Thermo Top Z/C
Inhaltszusammenfassung für Webasto Thermo Top Z/C
- Seite 1 Vorarbeiten Flachsicherungshalter und Gebläserelais Gebläseansteuerung Vorwahluhr und Option Sommer-/Winterschalter Einbau Heizgerät Einbindung in den Wasserkreislauf Abgasanlage Brennluftansaugleitung Brennstoffeinbindung Abschließende Arbeiten Bedienungshinweise für den Endkunden Ident.-Nr. 13 005 95B Printed in Germany 09/01 Druck: Steffen © Webasto Thermosysteme International GmbH Germany...
- Seite 2 ACHTUNG: Die Zulassungsvorschriften sind zu beachten! In der Bundesrepublik Deutschland ist der nachträgliche Einbau der Zusatzheizung Thermo Top Z/C nach die- ser Einbauanleitung nicht abnahmepflichtig, da hierzu ein spezieller Nachtrag der ABG besteht. Die Entbindung von der Pflicht, nach dem Einbau der Zusatzheizung eine neue Betriebserlaubnis zu beantra- gen (TÜV-Gutachten), gilt nur, wenn dieser Einbau in allen Anforderungen der nachstehenden, verbindlichen...
- Seite 3 Previa Thermo Top Z/C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- bindern sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen Vorarbeiten...
- Seite 4 Thermo Top Z/C Previa Flachsicherungshalter und Gebläserelais HINWEIS: Zwischen Winkel (3/6) und Spritzwand eine Fächer- scheibe 6mm am Gewindestift (3/3) beilegen! - Motorraum-Dämmmatte (3/1) im Bereich der Aufla- gefläche des Winkels (3/6) ausschneiden - Beiliegenden Winkel (3/6) mit Bundmutter M6 und Fächerscheibe 6mm an vorhandenem Gewindestift...
- Seite 5 Previa Thermo Top Z/C Gebläseansteuerung Für Fahrzeuge ohne Klimaanlage und für Fahrzeuge mit manueller Klimaanlage - Stecker am Gebläsemotor abziehen - Leitung blau (6/1,4) ca. 50 mm vor dem Stecker trennen - Rundsteckhülsen und Rundstecker ancrimpen - Verbindungen gemäß Schaltplan Bild 7 herstellen - Leitung rot (6/2) vom Gebläserelais K3/87a mit Lei-...
- Seite 6 Thermo Top Z/C Previa - Leitung bl (10/3,4) trennen und mit beiliegenden Flachsteckhülsen gemäß Bild 10 an Verteiler (10/2) anschließen - Leitung sw (10/1) vom Gebläserelais K3 zum Geblä- semotor führen und mit beiliegender Flachsteckhül- se gemäß Bild 10 an Verteiler (10/2) anschließen...
- Seite 7 Previa Thermo Top Z/C Vorwahluhr und Option Sommer-/Winter- schalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (12/1) und des Sommer-/Winterschalters (12/2) ist eine Empfeh- lung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr an der gewünschten...
- Seite 8 Thermo Top Z/C Previa Einbau Heizgerät Einbauort vorbereiten - Fahrzeugeigene Schrauben M6 (14/2,3) lösen und entsorgen - Fahrzeugeigene Mutter M6 (14/1) lösen und entsor- - Beiliegende Distanzmutter M6x20 (15/1) gemäß Bild 15 auf fahrzeugeigenen Gewindestift auf- schrauben und festziehen HINWEIS:...
- Seite 9 Previa Thermo Top Z/C Heizgerät einbauen - Kabelbaum Heizgerät am Heizgerät aufstecken - Heizgerät gemäß Bild 18 in Halter (18/3) einsetzen - Vormontiertes Lochband (18/1) mit Schraube M6x12 (18/6), Federring und Karosseriescheibe an Distanzmutter (18/2) gemäß Bild 18 lose befestigen - Heizgerät mit zwei Ejot-Schrauben (18/4,5) am Hal-...
- Seite 10 Thermo Top Z/C Previa - Fahrzeugeigenen Wasserschlauch (21/1,2) vom Motoraustritt zum Wärmetauscher-Wassereintritt mit Abklemmzangen abklemmen - Fahrzeugeigenen Wasserschlauch (21/1,2) gemäß Bild 21 an der Markierung trennen - Verbindungsrohr 15x20 (22/2) in Schlauchstück (22/1; 21/1) zum Wärmetauscher einstecken und mit Schlauchschelle befestigen - Fahrzeugeigenen 90°-Bogen (22/5;...
- Seite 11 Previa Thermo Top Z/C - Wasserschlauch 690mm lang (25/1) am Heizgerät- Wasseraustritt aufstecken, gemäß Bild 25 ausrich- ten und mit Schlauchschelle befestigen - Profilgummi schwarz (26/1) gemäß Bild 26 am Sta- bilisator positionieren - Fahrzeugeigenen Wasserschlauch (27/1,2) vom Motoraustritt zum hinteren Wärmetauscher mit Ab- klemmzangen abklemmen - Fahrzeugeigenen Wasserschlauch (27/1,2) gemäß...
- Seite 12 Thermo Top Z/C Previa Abgasanlage Abgasleitung ACHTUNG: Bei der Verlegung der Abgasanlage auf genügend Endstück Abschnitt Heizgerät-Schalldämpfer Abstand zu Schläuchen und Leitungen achten! - Abgasleitung und Abgasleitungs-Endstück gemäß Bild 29 ablängen - Bohrung ø 9,0mm (30/1) gemäß Bild 30 für Rohr-...
- Seite 13 Previa Thermo Top Z/C HINWEIS: Auf Freigängigkeit der Abgasleitung zur Karosserie achten! - Profilgummi rot (33/1; 32/5) gemäß Bild 33 und Bild 32 positionieren, dabei auf Freigängigkeit zur Ka- rosserie achten Brennluftansaugleitung HINWEIS: Einbaulage des Luftansaugschalldämpfers beachten, siehe „Einbauanweisung“! Die Brennluftansaugleitung (34/1) so verlegen, daß...
- Seite 14 Thermo Top Z/C Previa Brennstoffeinbindung Die Brennstoffentnahme erfolgt mit Brennstoffentneh- mer aus der fahrzeugeigenen Kraftstoffrücklauflei- tung. ACHTUNG: Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankdeckelverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auf- fangen! Brennstoffleitung so verlegen, dass sie gegen Stein- schlag geschützt ist.
- Seite 15 Previa Thermo Top Z/C Brennstoffentnahme - Steckverbindung (39/1) trennen - Stecker (39/1) der Kraftstoffleitung (39/2) an der Markierung (Pfeile) abtrennen - Abgetrennten Stecker entsorgen - Beiliegende Stützhülse in Kraftstoffleitung (39/2) einstecken - Brennstoffentnehmer 8x5x8 (40/2) mit zwei Kunst- stoffgewebeschläuchen und vier Schlauchschellen 12mm gemäß...
- Seite 16 - Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe "Betriebsanweisung/Einbauanweisung" Webasto Thermosysteme International GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de...
- Seite 17 Stuetzhuelse Kraftstoff 6x36, Opel-Nr: 90250119 67616A 6kt-Schraube ISO 4017 M6x40-8.8-A3G 67629A DISTANZSCHEIBE 30MM 67689A Distanzscheibe 5mm 90290B VERBINDUNGSROHR 20 X 15 92504A ZB SCHLAUCHHALTER25-28 / 21.5-24 1300594A Halter Toyota Previa D4D TT-C Ident-Nr. 9001 588A 04/01 © Webasto Thermosysteme GmbH Germany...
- Seite 18 Materialliste (2) Einbaukit Ident-Nr. 1300592A Toyota Previa Diesel Thermo Top Z/C 1300595B EBA Toyota Previa D4D TT-C D 1300596A ABG Toyota Previa D4D TT-C D...
