Einbau Heizgerät - Webasto Thermo Top - Z/C Einbauanleitung

Thermo Top Z/C
Einbau Heizgerät

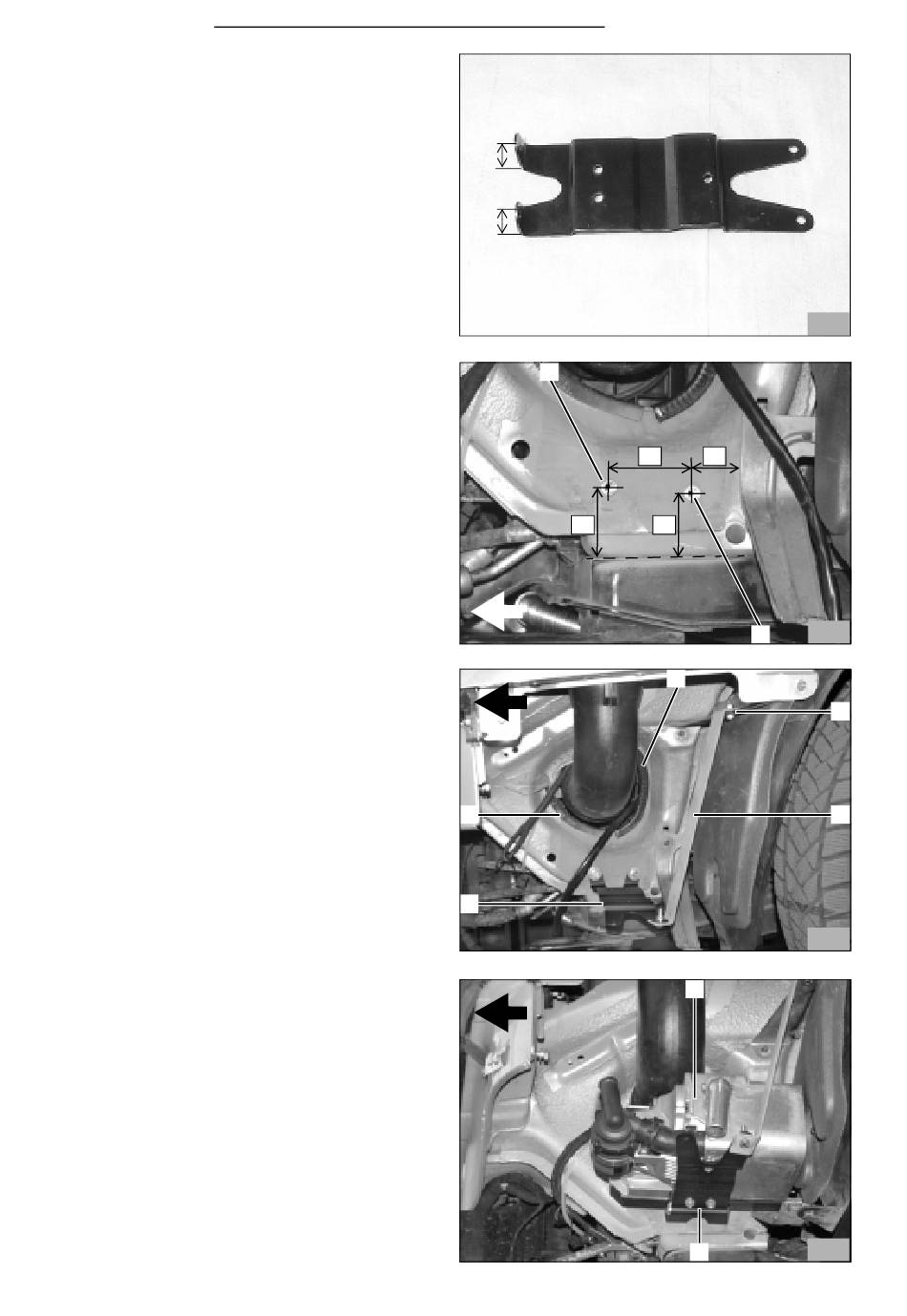

- Haltelaschen am Halter wie in Bild 18 dargestellt um
90° nach oben abwinkeln
- Bohrungen (19/1,2) gemäß Bild 19 anzeichnen
- Bohrungen Ø 9 mm bohren und Einnietmuttern M6
(19/1,2) einsetzen
- Halter (20/4) mit Schrauben M6x20 und Scheiben
A7,4 gemäß Bild 20 an Einnietmuttern (19/1,2) be-
festigen
- Strebe (20/3) oben an vorhandener äußerer Boh-
rung der Traverse (20/2) mit Schraube M6x20 und
Bundmutter befestigen
- Strebe (20/3) unten mit Schraube M6x20, Scheibe
A7,4 und Bundmutter am Halter (20/4) befestigen
- Kantenschutz (20/1,5) anbringen
- Kabelbaum am Heizgerät aufstecken
HINWEIS:
Zur Befestigung des Heizgerätes am Halter nur die im
Lieferumfang beiliegenden Spezialschrauben Typ
EJOT PT verwenden!
- Heizgerät (21/1) gemäß Bild 21 am Halter (21/2) mit
3 Spezialschrauben Typ EJOT PT befestigen (An-
zugsdrehmoment 10 Nm)
