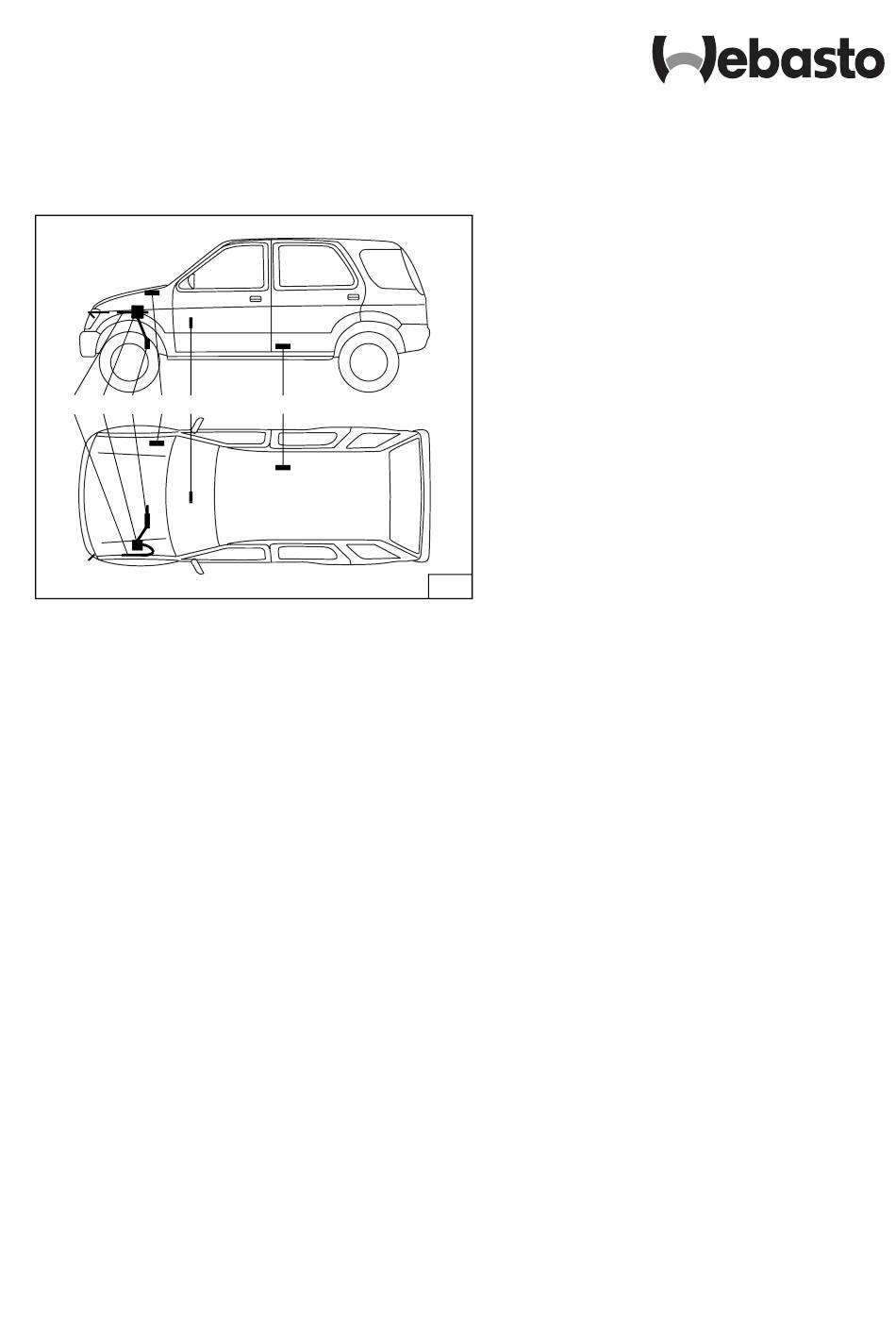

Vorarbeiten 3 Unterfahrschutz 12 Einbauort Heizgerät 3 Abschließende Arbeiten 12 Einbau Heizgerät 4 Einbindung in den Wasserkreislauf 5 Brennluftansaugleitung 6 Flachsicherungshalter und Gebläserelais 7 Vorwahluhr und Ident.-Nr. 641 17A Printed in Germany 2.5/0598 Druck: Steffen © Webasto Thermosysteme GmbH Germany...
Seite 2: Heizgerät / Einbaukit
Thermo Top Z / C DAIHATSU Terios Heizgerät / Einbaukit Menge Bezeichnung Bestell-Nr. Wasserheizgerät Thermo Top Z/C-B mit Lieferumfang 906 04A Zusätzlich erforderlich: Einbaukit Daihatsu Terios Thermo Top Z/C-B 641 14A Vorwort Dieser unverbindliche Einbauvorschlag gilt für den PKW DAIHATSU Terios CXS 1,3 l Benzin, Modelljahr 1998, wenn technische Änderungen am Fahrzeug den Einbau nicht beeinflussen unter Ausschluß...
Seite 3: Allgemeine Hinweise
DAIHATSU Terios Thermo Top Z / C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- bindern sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen Vorarbeiten - Fabriknummer vom Typschild Original auf das Typ-...
Seite 4: Einbau Heizgerät
Thermo Top Z / C DAIHATSU Terios Einbau Heizgerät - Schraube (3/1) der Kupplungsseil-Schelle lösen - Mutter (3/2) am Federbeindom lösen - Halter (4/1) gemäß Bild 4 am Federbeindom (Befe- stigungspunkt 3/2) aufsetzen - Lochbild des Heizgeräte-Halters auf Seitenwand übertragen - 2 Bohrungen ø...
Seite 5: Einbindung In Den Wasserkreislauf
DAIHATSU Terios Thermo Top Z / C Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgendem wird eine Einbindung des Heizgerätes „In Reihe“ (Inline) in den Kühlwasserkreislauf des Fahrzeuges beschrieben (Bild 7) Legende zu Bild 7: 1 Ausgleichsbehälter...
Seite 6: Brennluftansaugleitung
Thermo Top Z / C DAIHATSU Terios - Schlauchschelle lösen und Wasserschlauch (10/3) am Motor-Austritt abziehen - Vom ausgebauten Schlauchsstück (10/3) 100 mm abschneiden - Fahrzeugeigene Originaldrossel an Wasservorlauf- leitung in 100 mm-Stück einstecken - Verbindungsrohr 18/20 in 100 mm-Stück einsetzen und mit Schlauchschelle befestigen - 100 mm-Schlauchstück am Motor-Austritt aufsetzen und mit Schlauchschelle befestigen...
Seite 7: Flachsicherungshalter Und Gebläserelais
DAIHATSU Terios Thermo Top Z / C Flachsicherungshalter und Gebläserelais ACHTUNG: Beim Bohren auf dahinterliegende Leitungen achten! HINWEIS: Bei allen Kabeldurchführungen auf Scheuerschutz achten! - Lochbild der Befestigungsplatte des Sicherungshal- ters (12/1), des Gebläserelais (12/2) und des Mas- sestützpunktes (12/3) wie in Bild 12 dargestellt auf Innenkotflügel in Fahrtrichtung rechts übertragen - Bohrung für Sicherungshalter ø...
Seite 8: Gebläseansteuerung
Thermo Top Z / C DAIHATSU Terios - Lochbild des Sommer-/Winterschalters (14/1) an der gewünschter Position übertragen und Bohrung ø 12 mm bohren - Mutter und Zahnscheibe über beide Leitungen füh- - Leitungen br und vi durch Bohrung führen und wie in Bild 15 dargestellt am Schalter anschließen (un- tere Kontakte - Sommer-/Winterschalter mit Zahnscheibe und Mut-...
Seite 9: Abgasanlage
DAIHATSU Terios Thermo Top Z / C Abgasanlage Abgasleitung ACHTUNG: Bei der Verlegung der Abgasanlage auf genügend Ab- Endstück Heizgerät-Schalldämpfer stand zu Schläuchen und Leitungen achten! - Abgasleitung und Abgasleitung-Endstück gemäß Bild 18 ablängen - Abgasleitung (19/1) am Heizgerät aufstecken und mit Rohrschelle befestigen - Abgasleitung gemäß...
Seite 10: Brennstoffeinbindung
Thermo Top Z / C DAIHATSU Terios - Lochband (22/5) gemäß Bild 22 mit Schraube M6x20 und Bundmutter in vorhandener Bohrung am Querträger befestigen - Abgasschalldämpfer (22/3) mit Schraube M6x20 und Bundmutter am Lochband (22/5) befestigen - Abgasleitung (22/2) vom Heizgerät am Abgas- schalldämpfer aufstecken und mit Rohrschelle befe- stigen - Winkel (22/6) am Langloch (langer Schenkel) auf ø...
Seite 11 DAIHATSU Terios Thermo Top Z / C Dosierpumpe HINWEIS: Einbaulage der Dosierpumpe und des Brennstoffent- nehmers beachten, siehe “Einbauanweisung“! - Vorhandene Schraube (24/1) am Einbauort der Do- sierpumpe (am Querträger in Fahrtrichtung rechts) gemäß Bild 24 entfernen - In vorhandenen Gewindeeinsatz Schwingmetallpuf- fer (24/2) einschrauben - Dosierpumpe (24/3) am Schwingmetallpuffer mit gummierter Rohrschelle (24/4) Mutter M6 und Fe-...
Seite 12: Unterfahrschutz
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf Stufe „2“ stellen - Webasto-Heizung einschalten, siehe "Betriebsanweisung/Einbauanweisung“ Webasto Thermosysteme GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de...
