Webasto Thermo Top - Z/C Einbauanleitung Seite 11

Alfa romeo 166 v6 benzin nur für linkslenker
Vorschau ausblenden Andere Handbücher für Thermo Top - Z/C:
Inhaltsverzeichnis

Werbung

ALFA ROMEO 166 V6

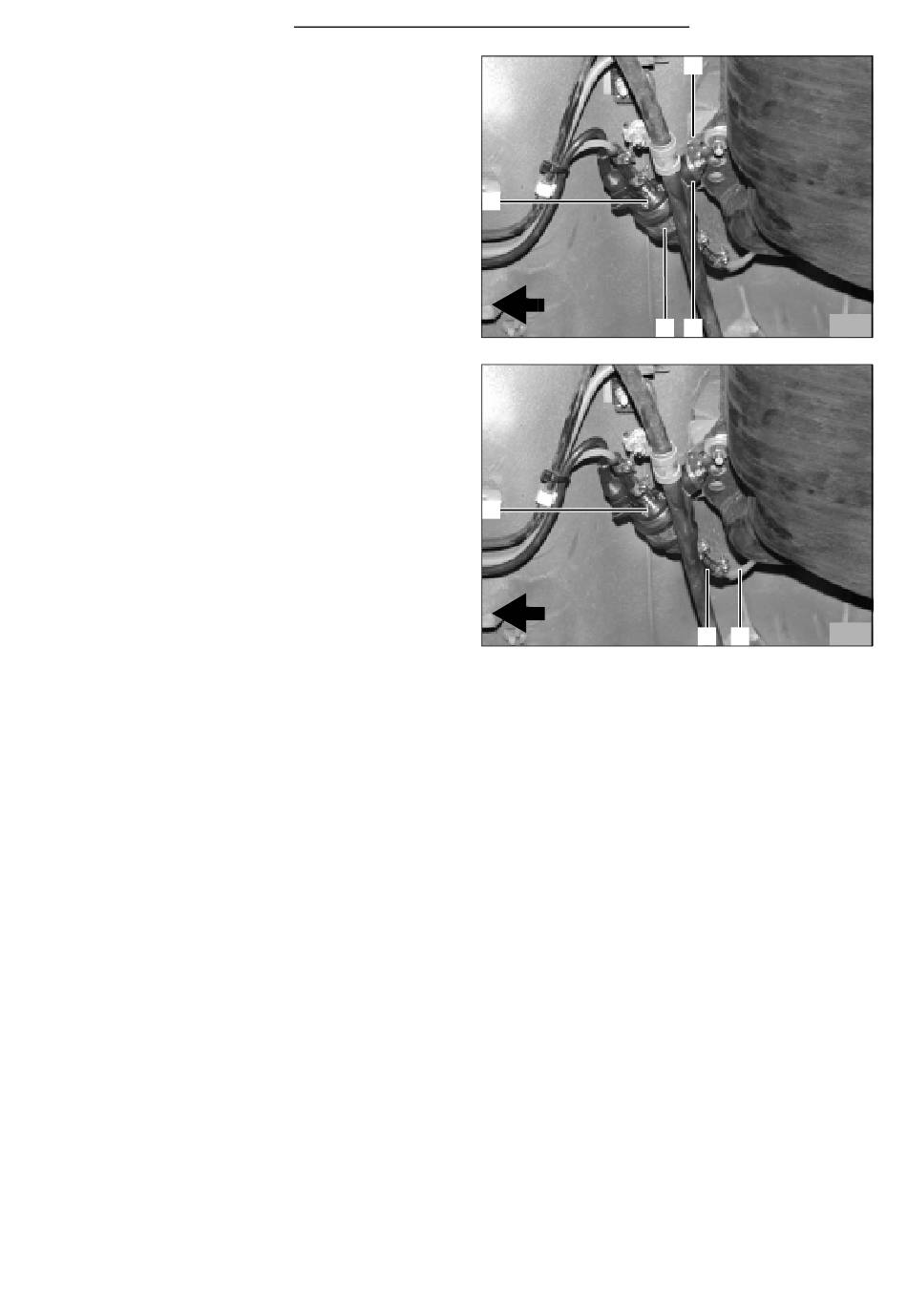

Dosierpumpe
- Winkel (16/1) gemäß Bild 16 mit Langloch an vor-
handenem Stehbolzen befestigen
HINWEIS:
Einbaulage der Dosierpumpe beachten, siehe "Ein-
bauanweisung"!
- Dosierpumpe (16/4) mittels gummierter Rohrschelle
(16/3), Schwingmetallpuffer (16/2), Federrringen
und Muttern M6 wie in Bild 16 dargestellt am Winkel
(16/1) befestigen
- Mecanyl-Brennstoffleitung (17/1) vom Tankentneh-
mer an der Dosierpumpe (17/3) ablängen und mit
Schlauchstück (17/2) und Schlauchschellen an der
Saugseite (Seite ohne Stecker) der Dosierpumpe
befestigen
4
3
Thermo Top Z/C
1
3
2
2
1
16
17
11
