ACHTUNG: Die Zulassungsvorschriften sind zu beachten! In der Bundesrepublik Deutschland ist der nachträgliche Einbau der Zusatzheizung Thermo Top Z/C nach die- ser Einbauanleitung nicht abnahmepflichtig, da hierzu ein spezieller Nachtrag der ABG besteht. Die Entbindung von der Pflicht, nach dem Einbau der Zusatzheizung eine neue Betriebserlaubnis zu beantra- gen (TÜV-Gutachten), gilt nur, wenn dieser Einbau in allen Anforderungen der nachstehenden, verbindlichen...
Seite 3: Allgemeine Hinweise
Previa Thermo Top Z/C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- bindern sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen Vorarbeiten...
Seite 4: Flachsicherungshalter Und Gebläserelais
Thermo Top Z/C Previa Flachsicherungshalter und Gebläserelais HINWEIS: Bei allen Kabeldurchführungen auf Scheuerschutz achten! - Plus-Leitung (rot) aus Flachsicherung auscrimpen und gegen beiliegende Plus-Verlängerung austau- schen - Lochbild des Gebläserelais (3/2), des Massestütz- punktes (3/1) und der Befestigungsplatte des Siche- rungshalters (3/3) wie in Bild 3 dargestellt auf den Innenkotflügel rechts übertragen...
Seite 5: Gebläseansteuerung
Previa Thermo Top Z/C Gebläseansteuerung ohne Klimaanlage oder mit manueller Klimaanlage - Stecker am Gebläsemotor abziehen - Leitung blau (4/1,4) ca. 50 mm vor dem Stecker trennen - Flachsteckhülsen und Flachstecker ancrimpen - Flachsteckhülsen-Gehäuse und Flachstecker-Ge- häuse aufstecken - Verbindungen gemäß Schaltplan Bild 5 herstellen - Leitung rot (4/2) vom Gebläserelais K3/87a mit Lei-...
Seite 6 Thermo Top Z/C Previa mit Klimaautomatik - Klimasteuergerät (6/1) ausbauen - Verbindungen gemäß Schaltplan Bild 10 mit beilie- genden Flachsteckverbindern herstellen - Leitung rt (7/2; 8/3) vom Gebläserelais K3 zum Kli- masteuergerät führen - Leitung bl/ws (7/1,3; 8/2) gemäß Bild 7 und Bild 8 ca.
Seite 7 Previa Thermo Top Z/C...
Seite 8: Vorwahluhr Und Option Sommer-/Winterschalter
Thermo Top Z/C Previa Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (11/1) und des Sommer-/Winterschalters (11/2) ist eine Empfeh- lung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr an der gewünschten...
Seite 9: Einbau Heizgerät
Previa Thermo Top Z/C Einbau Heizgerät Vorarbeiten - Kantenschutz (13/1) 100mm lang aus beiliegendem Schutzprofil herstellen und gemäß Bild 13 anbrin- - Kantenschutz (13/1) 200mm lang aus beiliegendem Schutzprofil herstellen und gemäß Bild 14 anbrin- - Kantenschutz (15/1) 100mm lang aus beiliegendem Schutzprofil herstellen und gemäß...
Seite 10: Heizgerät Vormontieren
Thermo Top Z/C Previa - Schablone wieder entfernen - Bohrungen ø 9mm bohren und Einnietmuttern (17/1,2,3,4) einziehen Heizgerät vormontieren HINWEIS: Zur Befestigung des Heizgerätes nur die im Lieferum- fang beiliegenden Spezialschrauben und Spezial- stehbolzen Typ EJOT PT verwenden! (Anzugsdrehmoment 10 Nm) - Ejotstehbolzen (18/3,4)) in Heizgerät (18/5) gemäß...
Seite 11: Einbindung In Den Wasserkreislauf
Previa Thermo Top Z/C Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Wassereinbindung nach Blockschaltbild (Bild 20) vor- nehmen Legende zu Bild 20: 1 Ausgleichsbehälter 2 Kühlerthermostat 3 Fahrzeugmotor 4 Umwälzpumpe (Heizgerät)
Seite 12 Thermo Top Z/C Previa - Fahrzeugeigenen Wasserschlauch (22/1) ausbau- - Ausgebauten Wasserschlauch (23/1,2) gemäß Bild 23 trennen - Fahrzeugeigenen 90°-Bogen (23/2 bzw. 24/1) ge- mäß Bild 24 auf Wärmetauschereintritt aufstecken, ausrichten und mit Federbandschelle befestigen - Verbindungsrohr 18x20 in 90°-Bogen stecken und mit Schlauchschelle befestigen - Beiliegenden 90°-Bogen (24/2) auf Motoraustritt...
Seite 13 Previa Thermo Top Z/C - Profilgummi (26/1) gemäß Bild 26 auf Wasser- schlauch 820mm lang (26/2) aufstecken und gemäß Bild 26 positionieren - Wasserschlauch 820mm lang (26/2) auf Verbin- dungsrohr am 90°-Bogen (26/3) vom Motoraustritt aufstecken und mit Schlauchschelle befestigen - 90°-Bogen (27/2) gemäß...
Seite 14: Abgasanlage
Thermo Top Z/C Previa Abgasanlage ACHTUNG: Abgasleitung Bei der Verlegung der Abgasanlage auf genügend Abstand zu Schläuchen und Leitungen achten! Abschnitt Endstück Heizgerät-Schalldämpfer - Abgasleitung und Abgasleitungs-Endstück gemäß Bild 30 ablängen - Bohrung ø 6,5mm (31/5) gemäß Bild 31 in Traverse...
Seite 15: Brennluftansaugleitung
Previa Thermo Top Z/C Brennluftansaugleitung HINWEIS: Einbaulage des Luftansaugschalldämpfers beachten, siehe „Einbauanweisung“! - Dübel vom Halteclip (32/2) entfernen, Schlauchhal- ter (32/1) einrasten und gemäß Bild 32 auf Rück- schlagventil aufstecken - Brennluftansaugleitung (33/2) mit geschlitzter Seite am Heizgerät-Brennluftstutzen aufstecken und mit Schlauchschelle befestigen - Luftansaugschalldämpfer (33/1) bis zum Anschlag...
Seite 16: Brennstoffeinbindung
Thermo Top Z/C Previa Brennstoffeinbindung Die Brennstoffentnahme erfolgt über Tankentnehmer in der Tankbelüftungsleitung. ACHTUNG: Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankdeckelverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auf- fangen! Dosierpumpe HINWEIS: Einbaulage der Dosierpumpe beachten, siehe „Ein- bauanweisung“! ACHTUNG: Brennstoffleitung so verlegen, daß...
Seite 17 Previa Thermo Top Z/C Brennstoffentnahme - Tankarmatur nach Herstellerangaben ausbauen - Tankentnehmer (37/1,2 bzw. 38/1,2) gemäß Bild 37 und Bild 38 vorbereiten - Metallentnahmerohr (37/1 bzw. 38/1) gemäß Bild 38 kürzen - Beiliegendes Steigrohr Kunststoff (37/2 bzw. 38/2) auf abgelängtes Metallentnahmerohr aufschrump-...
Seite 18: Unterfahrschutz Bearbeiten
Thermo Top Z/C Previa - Tankbelüftungsleitung (41/2) aufstecken und An- schlußstück zum Fahrzeugboden ausrichten - Tankentnehmer (41/1) mit Schlauchschellen befe- stigen - Tank nach Herstellerangaben komplettieren und einbauen - Mecanyl-Brennstoffleitung (42/1) mit Formschlauch und Schlauchschellen Ø 8 mm und Ø 9,5 mm am Tankentnehmer (42/2) befestigen - Mecanyl-Brennstoffleitung (42/1 bzw.
Seite 19: Abschließende Arbeiten
- Alle losen Leitungen mit Kabelbinder sichern - Heizgerätekomponenten mit Korrosionsschutzwachs (Tectyl 100K, Bestell-Nr. 111329) einsprühen - Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe "Betriebsanweisung/Einbauanweisung"...
Seite 20: Abschließende Arbeiten
Thermo Top Z/C Previa Webasto Thermosysteme International GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de...

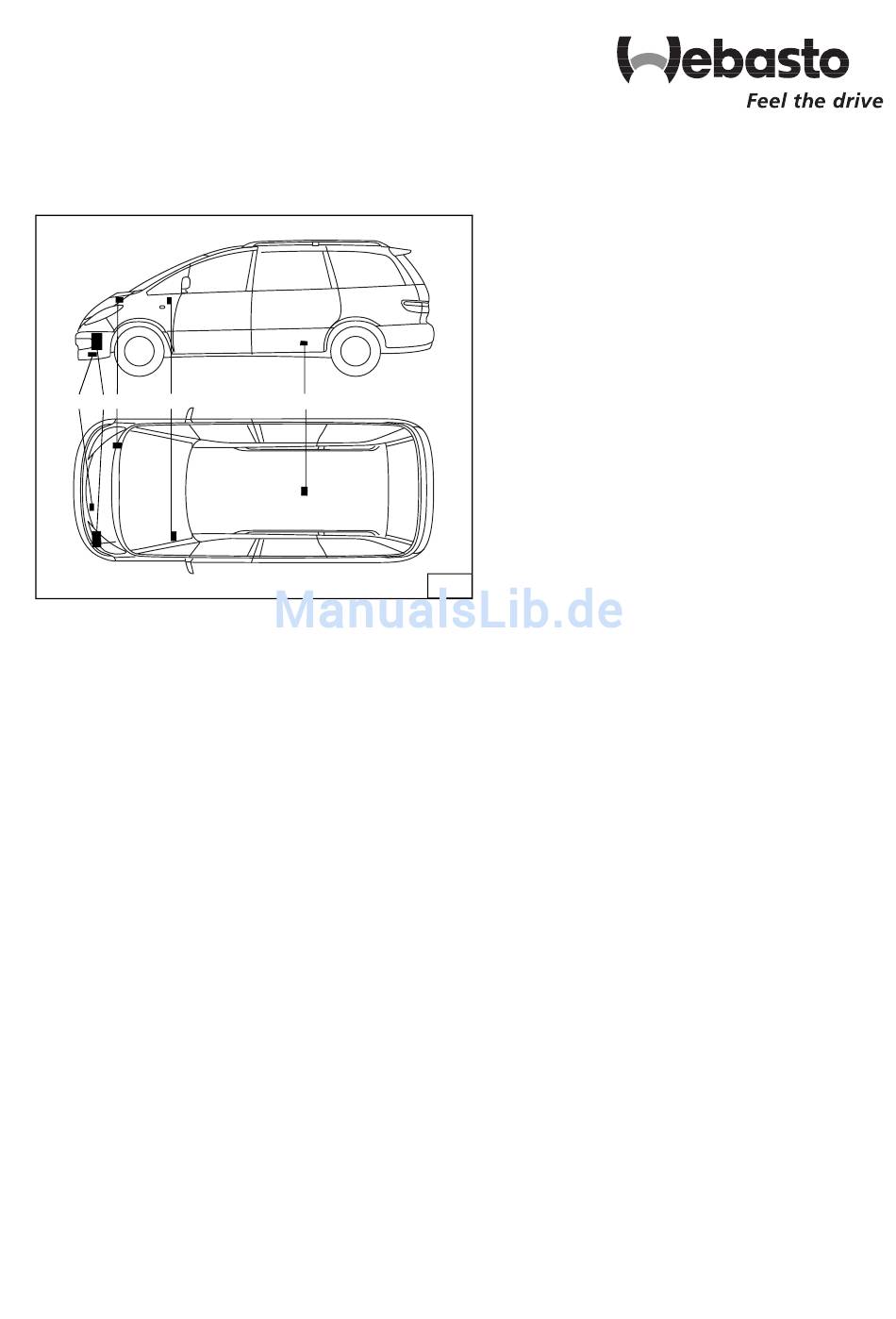

Seite 21 Anreißschablone für Einbau Thermo Top Z/C in TOYTA PREVIA Fahrtrichtung...
Seite 22 FLEXROHR GA-A 28 ; 800 LANG 89867A KABELBAUMPLUS-VERLAENGERUNG 1300073A Kraftstoffleitung 1500LG 5x1-PA12H sw Shore70 86277A TANKENTNEHMER (15/550LG) KPL.CHRYSL.GR.CHERO 1300060B EBA Toyota Previa 2.4 TT-Z/C B 1300061A ABG Toyota Previa 2.4 TT-Z/C B Ident-Nr. 1300 060B 04/01 © Webasto Thermosysteme GmbH Germany...
