Wasser-Heizgerät
Zusatzheizung Thermo Top Z/C
Prüfzeichen ~~~ S 292
Unverbindlicher Einbauvorschlag für Mazda 626 (Fahrzeuge mit Automatikgetriebe), Modelljahr 1997, unter
Ausschluß irgendwelcher Haftungsansprüche. Je nach Version und Ausstattung des Fahrzeuges können beim
Einbau Änderungen gegenüber diesem Kurz-Einbauvorschlag notwendig werden. In jedem Fall sind jedoch die
Vorschriften der "Einbauanweisung" und "Betriebsanweisung" Thermo Top Z/C zu befolgen, da bei Abwei-
chungen unter Umständen gesetzliche Bestimmungen verletzt werden. Die entsprechenden Regeln der Tech-
nik sind beim Einbau einzuhalten.

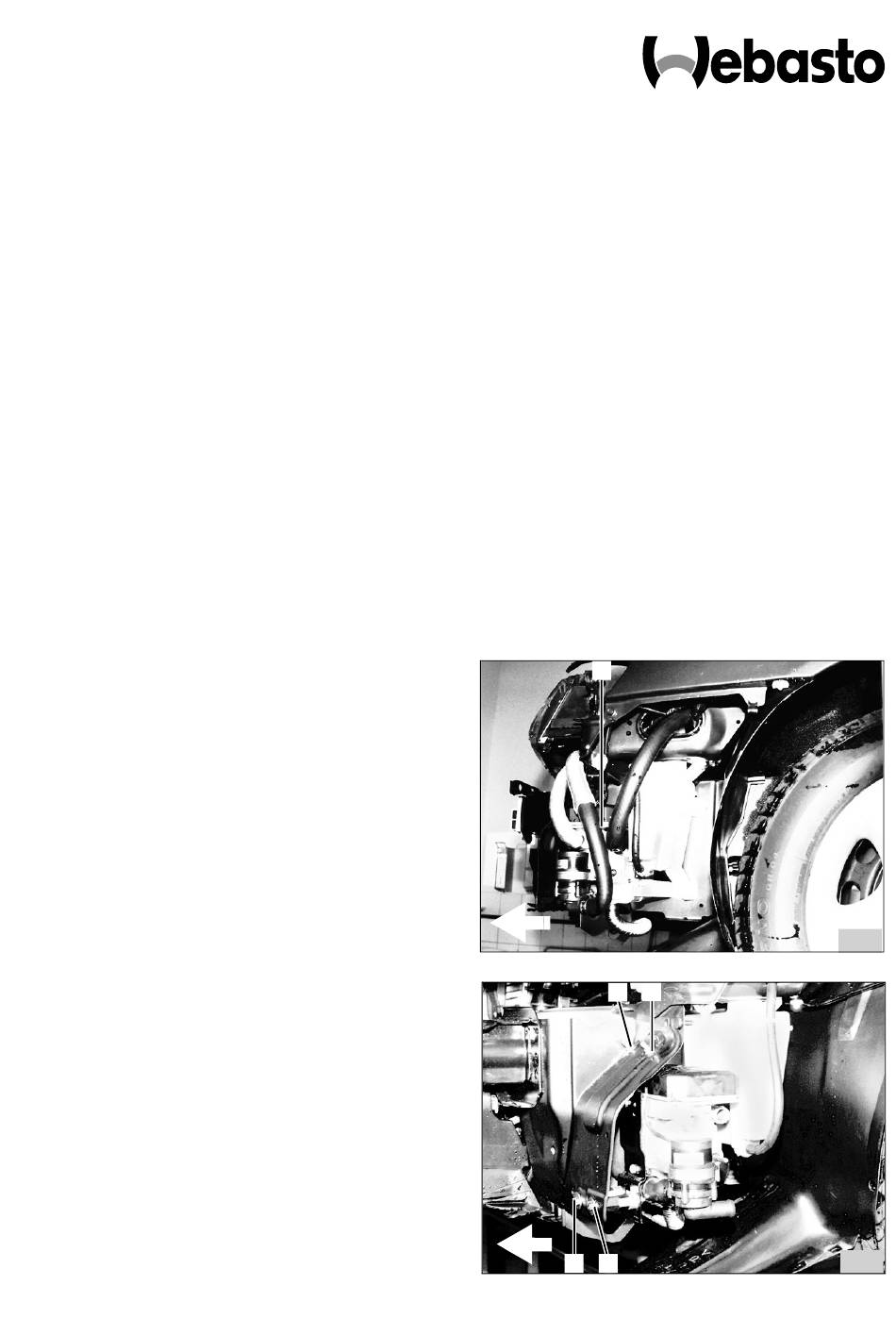

Heizgerät
Einbauort und Einbaulage
Das Heizgerät (1/1) wird im vorderen Radhaus in
Fahrtrichtung links, eingebaut. Die Einbaulage ist
waagrecht quer zur Fahrtrichtung.
- Die Befestigung des Heizgerätes mit Halter erfolgt
in den Bohrung (2/1,2,3,4)
HINWEIS:
Bohrung (2/3) ist im Fahrzeug vorhanden!
Ident.-Nr. 633 31A
Printed in Germany
2.5/0598
Druck: Steffen
Kurz-Einbauvorschlag
Mazda 626
mit Automatikgetriebe
1
1
2
4
3
© Webasto Thermosysteme GmbH Germany
1
2
Werbung
Verwandte Anleitungen für Webasto Thermo Top Z/C
Inhaltszusammenfassung für Webasto Thermo Top Z/C
- Seite 1 Ausschluß irgendwelcher Haftungsansprüche. Je nach Version und Ausstattung des Fahrzeuges können beim Einbau Änderungen gegenüber diesem Kurz-Einbauvorschlag notwendig werden. In jedem Fall sind jedoch die Vorschriften der “Einbauanweisung” und “Betriebsanweisung” Thermo Top Z/C zu befolgen, da bei Abwei- chungen unter Umständen gesetzliche Bestimmungen verletzt werden. Die entsprechenden Regeln der Tech- nik sind beim Einbau einzuhalten.
- Seite 2 Thermo Top Z/C Mazda 626 Heizgerät vorbereiten - Halter (3/3) mit zwei Spezialschrauben Typ EJOT PT (3/1,5) am Heizgerät befestigen HINWEIS: Strebe wird mit Schraube (3/2) am Heizgerät und am Scheibenwaschwasser-Behälter befestigt! - Halter wie in Bild 3 dargestellt unten kürzen - Halter des Heizgerätes durch biegen an Karosserie...
-
Seite 3: Einbindung In Den Wasserkreislauf
Thermo Top Z/C Mazda 626 Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgendem wird eine Einbindung des Heizgerätes "In Reihe" (Inline) in den Kühlwasserkreislauf des Fahrzeuges beschrieben (siehe Legende Bild 5): ϑ... - Seite 4 Thermo Top Z/C Mazda 626 - Wasserschlauch (8/1) zwischen Radhaus und Bat- terie verlegen und unter Verwendung von Verbin- dungsrohr 20/20 mm und Schlauchschellen mit Wasserschlauch zum Fahrzeugwärmetauscher ver- binden Brennstoffeinbindung ACHTUNG: Brennstoffleitung so verlegen, daß sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff-...
- Seite 5 Thermo Top Z/C Mazda 626 Abgasanlage - Winkel (11/3) mit Schraube M6x20 in vorhandenem Gewinde befestigen und nach oben biegen - Schalldämpfer (11/1) mit Schraube M6x20 und Bundmutter wie in Bild 11 dargestellt am Winkel be- festigen - Abgasleitung (11/2) vom Heizgerät zum Schall- dämpfer ablängen, am Schalldämpfer aufstecken...
- Seite 6 Thermo Top Z/C Mazda 626 Flachsicherungshalter und Gebläserelais - Lochbild der Befestigungsplatte des Massestütz- punkt (14/1), des Sicherungshalters (14/2) und des Gebläserelais (14/3) wie in Bild 14 dargestellt auf die Spritzwand übertragen - Bohrung für Sicherungshalter ø 2,5 mm, Masse- stützpunkt und Gebläserelais ø...
- Seite 7 Thermo Top Z/C Mazda 626 Gebläseansteuerung ohne Klimaanlage oder mit manueller Klimaanlage - Kabelbaum zur Gebläseansteuerung von der Fah- rerseite zur Beifahrerseite verlegen - Leitung blau/schwarz ca.50 mm vor dem Stecker (17/1) trennen - Rundsteckverbindungen ancrimpen - Verbindungen gemäß Schaltplan Bild 18 herstellen - Leitung schwarz (17/4) vom Gebläserelais K3 mit...
- Seite 8 Thermo Top Z/C Mazda 626 Gebläseansteuerung bei Klimaautomatik - Verbindungen gemäß Schaltplan Bild 21 herstellen - Heizungssteuergerät ausbauen - Leitung rosa vom 16-poligen Stecker links am Hei- zungssteuergerät (19/2) ca. 50 mm vor dem Hei- zungssteuergerät trennen - Leitungsende zum Gebläserelais isolieren - Leitung rosa vom Heizungssteuergerät ca.
- Seite 9 Thermo Top Z/C Mazda 626 Webasto Gebläserelais K3 = Trennen...
- Seite 10 Thermo Top Z/C Mazda 626...
- Seite 11 Thermo Top Z/C Mazda 626...
-
Seite 12: Abschließende Arbeiten
HINWEIS: Bei Fahrzeugen mit Klimaautomatik, ist vor dem Abstellen des Motors, daß Heizungssteuergerät wie in Bild 21 dargestellt einzustellen! - Webasto-Heizung einschalten, siehe "Betriebsanweisung" Webasto Thermosysteme GmbH 82131Stockdorf - Kraillinger Str. 5 - Telefon (089) 85794-0 Telefax (089)85794-448 - Telex 523647 webas d...
