Webasto Thermo Top Z/C Bedienungshinweise
Lexus rx 300
Vorschau ausblenden
Andere Handbücher für Thermo Top Z/C:
- Einbauanleitung (45 Seiten) ,
- Bedienungshinweise (27 Seiten) ,
- Einbauvorschlag (27 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top E
Zusatzheizung Thermo Top Z/C
Prüfzeichen ~~~ S 316 / ~~~ S 292
1
4
6
2
3

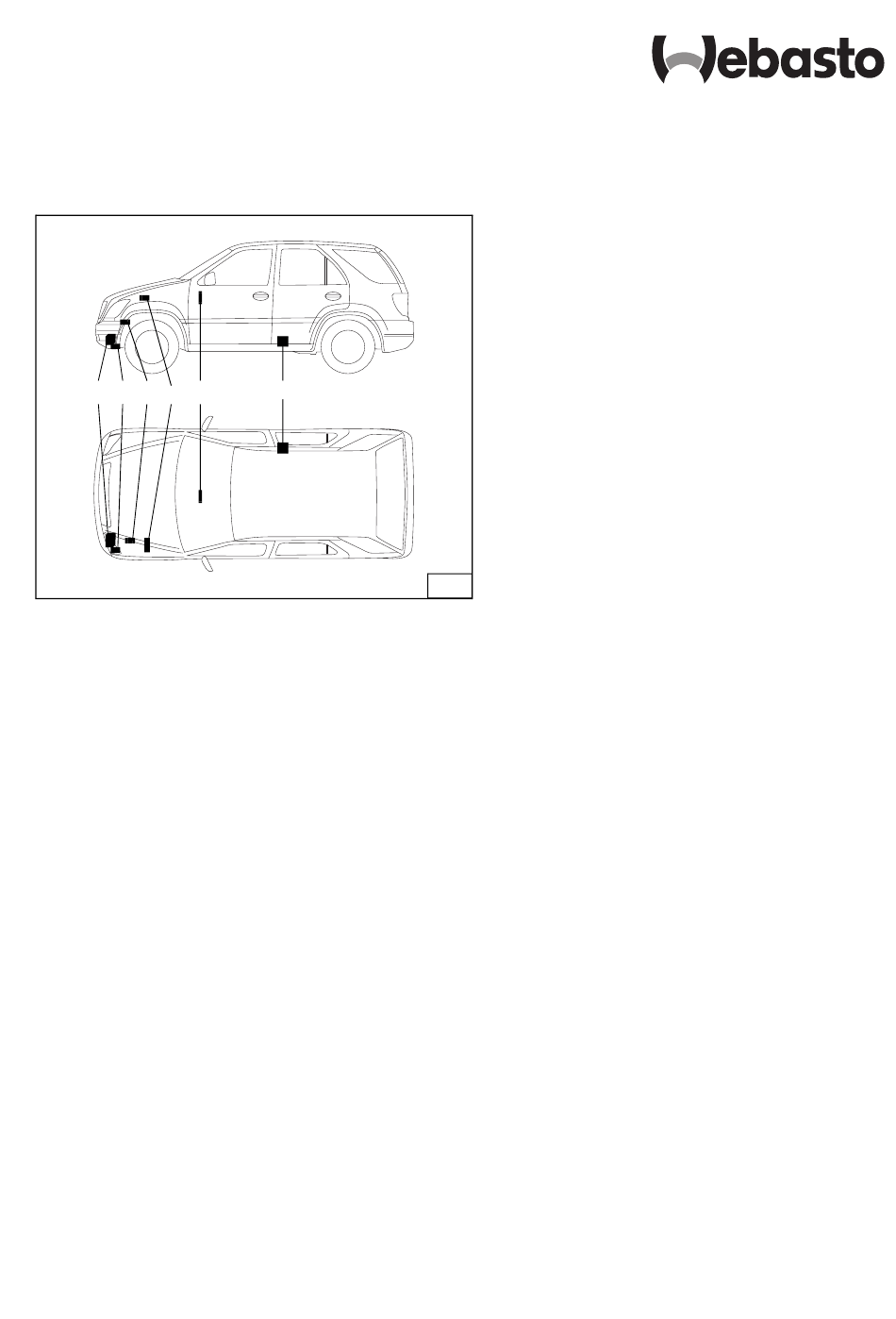

Legende zu Bild 1
1
Heizgerät Thermo Top Z/C, E - B
2
Flachsicherungshalter und Gebläserelais
3
Vorwahluhr
4
Abgasschalldämpfer
5
Dosierpumpe
6
Brennluftansaugschalldämpfer
Spezialwerkzeug
Abklemmzangen
Drehmomentschlüssel für 2,0 - 10NM
Einnietzange
Inhaltsverzeichnis
Lexus RX 300
Heizgerät / Einbaukit
Gültigkeit
Vorwort
Allgemeine Hinweise
Vorarbeiten
Einbauort Heizgerät
Flachsicherungshalter und Gebläserelais
Vorwahluhr und
Option Sommer-/Winterschalter
Gebläseansteuerung
Einbau Heizgerät
Einbindung in den Wasserkreislauf
Ident.-Nr. 13 002 84B
Printed in Germany
5
1
2
2
2
3
3
3
4
7
8
8
12
08/01
Druck: Steffen
Einbauvorschlag
Lexus RX 300
Benzin
nur für Linkslenker
alle Ausstattungen
Geprüfte Fahrzeuge siehe Seite 2
Fahrzeugtypen, Motortypen und Ausstattungs-
varianten, die nicht in diesem Einbauvorschlag
aufgeführt sind, wurden nicht geprüft.
1
Ein Einbau nach diesem Einbauvorschlag kann
aber möglich sein.
In jedem Fall sind die Zulassungsvorschriften
auf Seite 2 zu beachten!
Abgasanlage
Brennluftansaugleitung
Brennstoffeinbindung
Abschließende Arbeiten
Bedienungshinweise für den Endkunden
© Webasto Thermosysteme International GmbH Germany
14
15
16
18
21
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Z/C
Inhaltszusammenfassung für Webasto Thermo Top Z/C
- Seite 1 Ein Einbau nach diesem Einbauvorschlag kann aber möglich sein. Legende zu Bild 1 In jedem Fall sind die Zulassungsvorschriften Heizgerät Thermo Top Z/C, E - B auf Seite 2 zu beachten! Flachsicherungshalter und Gebläserelais Vorwahluhr Abgasschalldämpfer Dosierpumpe Brennluftansaugschalldämpfer...
-
Seite 2: Heizgerät / Einbaukit
Haftungsansprüche. Je nach Version und Ausstattung des Fahrzeuges können beim Einbau Än- derungen gegenüber diesem Einbauvorschlag notwendig werden. In jedem Fall sind jedoch die Vorschriften der “Einbauanweisung” und “Betriebsanweisung” Thermo Top Z/C bzw. Thermo Top E zu befolgen. Die ent- sprechenden Regeln der Technik sind beim Einbau einzuhalten. - Seite 3 RX 300 Thermo Top Z/C, E Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- bindern sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen...
- Seite 4 Thermo Top Z/C, E RX 300 Flachsicherungshalter und Gebläserelais Zusatzsicherung F4 einbinden Verbindungen gemäß Schaltplan Bild 6 mit beiliegen- den Flachsteckverbindern und Flachfederkontakten herstellen - Leitung schwarz aus Gebläserelais K3/30 (4/2) aus- crimpen und Flachsteckhülse abtrennen - Von beiliegender Leitung schwarz 1mm drei Stük-...
- Seite 5 RX 300 Thermo Top Z/C, E...
-
Seite 6: Flachsicherungshalter, Gebläserelais
Thermo Top Z/C, E RX 300 Flachsicherungshalter, Gebläserelais und Massestützpunkt einbauen - Lochbild der Befestigungsplatte des Flachsiche- rungshalters (7/1), des Gebläserelais K3 (7/5) und Zusatzrelais K3.1 (7/4) wie in Bild 7 dargestellt auf Radhaus übertragen - Bohrung für Sicherungshalter ø 2,5 mm bohren... -
Seite 7: Vorwahluhr Und Option Sommer-/Winterschalter
RX 300 Thermo Top Z/C, E Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (9/1) und des Sommer-/Winterschalters (9/2) ist eine Empfeh- lung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr an der gewünschten... -
Seite 8: Gebläseansteuerung
Thermo Top Z/C, E RX 300 Gebläseansteuerung - Die Gebläseansteuerung erfolgt am fahrzeugeige- nen Gebläserelais (11/1) des Sicherungs-/Relais- trägers (11/6/2) im Fußraum der Fahrerseite - Verbindungen gemäß Schaltplan Bild 6 mit Flach- steckverbindern herstellen - Leitung blau/rot (11/2,5) vom Gebläserelais (11/1) Pin 2 (unten links) zum Gebläsemotor ca. -
Seite 9: Heizgerät Vormontieren
RX 300 Thermo Top Z/C, E - Schablone (15/1) gemäß Bild 15 am Längsträger anlegen - Lochbild (15/2,3) auf Längsträger übertragen - Schablone entfernen - Bohrungen ø 9,0mm (16/1,3) bohren und Einniet- muttern einsetzen - Gummiaufhängung (16/2) wieder einbauen Halter (17/3) mit Schrauben M6x20 (17/1,2) und Fe- derringen am Längsträger befestigen... -
Seite 10: Heizgerät Einbauen
Thermo Top Z/C, E RX 300 Heizgerät einbauen HINWEIS: Zur Befestigung des Heizgerätes nur die im Lieferum- fang beiliegenden Spezialschrauben Typ EJOT PT verwenden! (Anzugsdrehmoment 10 Nm) HINWEIS: An Position (19/3) werden 2 Scheiben zwischen Heiz- gerät und Halter eingefügt! - Heizgerät (20/1) gemäß... - Seite 11 RX 300 Thermo Top Z/C, E - Lochband (23/1) mit Ejotschraube (23/2) am Heiz- gerät befestigen (Anzugsdrehmoment 10 Nm) - Lochband (23/1) mit Schraube M6x20 (23/3), Ka- rosseriescheibe und Bundmutter am Querträger be- festigen - Kabelbaum am Heizgerät aufstecken - Fahrzeugeigene Schraube (24/1) entfernen und...
-
Seite 12: Einbindung In Den Wasserkreislauf
Thermo Top Z/C, E RX 300 Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgendem wird eine Einbindung des Heizgerätes "In Reihe" (Inline) in den Kühlwasserkreislauf des... - Seite 13 RX 300 Thermo Top Z/C, E - Wasserschlauch 230mm lang (29/2) mit 90°-Bogen auf Heizgerät-Wassereintritt aufstecken, gemäß Bild 29 ausrichten und mit Schlauchschelle befesti- - Wasserschlauch 230mm lang (29/2) gemäß Bild 29 zur Druckseite der Umwälzpumpe (29/1) verlegen, aufstecken und mit Schlauchschelle befestigen - Wasserschlauch 930mm lang (30/1, 31/1) mit 180°-...
- Seite 14 Thermo Top Z/C, E RX 300 - Fahrzeugeigenes Schlauchstück (33/2) am Motor- austritt lösen, gemäß Bild 33 nach vorne ausrichten und wieder befestigen - Wasserschlauch 930mm lang (33/4) gemäß Bild 33 zu fahrzeugeigenem Schlauchstück (33/3) zum Wärmetauscher-Wassereintritt verlegen - Beide Schläuche (33/3,4) mit Verbindungsrohr 18/20 und Schlauchschellen verbinden - Wasserschlauch 890mm lang (33/1) gemäß...
-
Seite 15: Brennluftansaugleitung
RX 300 Thermo Top Z/C, E - Lochband (37/3) gemäß Bild 37 mit Schraube M6x20 (37/2) und Bundmutter am Halter (37/1) be- festigen - Abgasschalldämpfer (37/6) gemäß Bild 37 mit Schraube M6x20 und Bundmutter am Lochband (37/3) befestigen - Abgasleitung 190mm lang (37/7) gemäß Bild 37 for- men, auf Heizgerät und Abgasschalldämpfer auf-... -
Seite 16: Brennstoffeinbindung
Thermo Top Z/C, E RX 300 Brennstoffeinbindung ACHTUNG: Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankdeckelverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auf- fangen! Brennstoffleitung so verlegen, daß sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen! - Mecanyl-Brennstoffleitung 5000 mm lang (41/1) mit Schlauchstück und Schlauchschellen ø... - Seite 17 RX 300 Thermo Top Z/C, E Tankentnehmer Die Brennstoffentnahme erfolgt über einen Tankent- nehmer aus der rechten Tankarmatur - Beide Tankarmaturen gemäß Herstellerangaben ausbauen - Die im Lieferumfang beiliegende Schablone (43/2) gemäß Bild 43 auf die rechte Tankarmatur auflegen und Lochbild (43/1) übertragen - Bohrung ø...
-
Seite 18: Abschließende Arbeiten
Thermo Top Z/C, E RX 300 - Reststück der Mecanyl-Brennstoffleitung 5000mm lang mit Schlauchstück (47/2) und Schlauchschel- len ø 10mm am Tankentnehmer (47/1) gemäß Bild 47 anschließen - Mecanyl-Brennstoffleitung zur Dosierpumpe verle- - Mecanyl-Brennstoffleitung (48/1) mit Schlauchstück und Schlauchschellen ø 10mm an der Saugseite der Dosierpumpe (Seite ohne Stecker) anschließen... - Seite 19 RX 300 Thermo Top Z/C, E - 1 Hupe (51/3) an Schraube (51/1, 50/1) mit Karos- seriescheibe und Bundmutter befestigen - 1 Hupe (51/2) gemäß Bild 51 an vorhandener Boh- rung (50/2) mit Schraube M6x20, Karosserieschei- ben und Bundmutter befestigen...
- Seite 20 Thermo Top Z/C, E RX 300 Frei für Notizen...
-
Seite 21: Bedienungshinweise Für Den Endkunden
RX 300 Thermo Top Z/C, E - Nachfolgenden Abschnitt „Bedienungshinweise für den Endkunden“ ausscneiden und dem Endkunden aushändigen Bedienungshinweise für den Endkunden Vor Abstellen des Fahrzeuges bitte folgende Einstel- lungen vornehmen: 1. Temperatur auf max/warm (54/1,4) einstellen 2. Luftaustritt auf Frontscheibe einstellen (54/2) 3. - Seite 22 Thermo Top Z/C, E RX 300 Frei für Notizen...
- Seite 23 RX 300 Thermo Top Z/C, E Frei für Notizen...
- Seite 24 Thermo Top Z/C, E RX 300 Webasto Thermosysteme International GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de...
- Seite 25 Anreißschablone LEXUS RX 300...
- Seite 26 Anreißschablone Tankarmatur LEXUS RX 300...
- Seite 27 Tankentnehmer LEXUS RX 300...
