Webasto Thermo Top Z/C Einbauanleitung
Land rover defender tdi
Vorschau ausblenden
Andere Handbücher für Thermo Top Z/C:
- Einbauanleitung (45 Seiten) ,
- Bedienungshinweise (29 Seiten) ,
- Einbauvorschlag (27 Seiten)
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top Z/C
Prüfzeichen ~~~ S 289
1
2
4
3

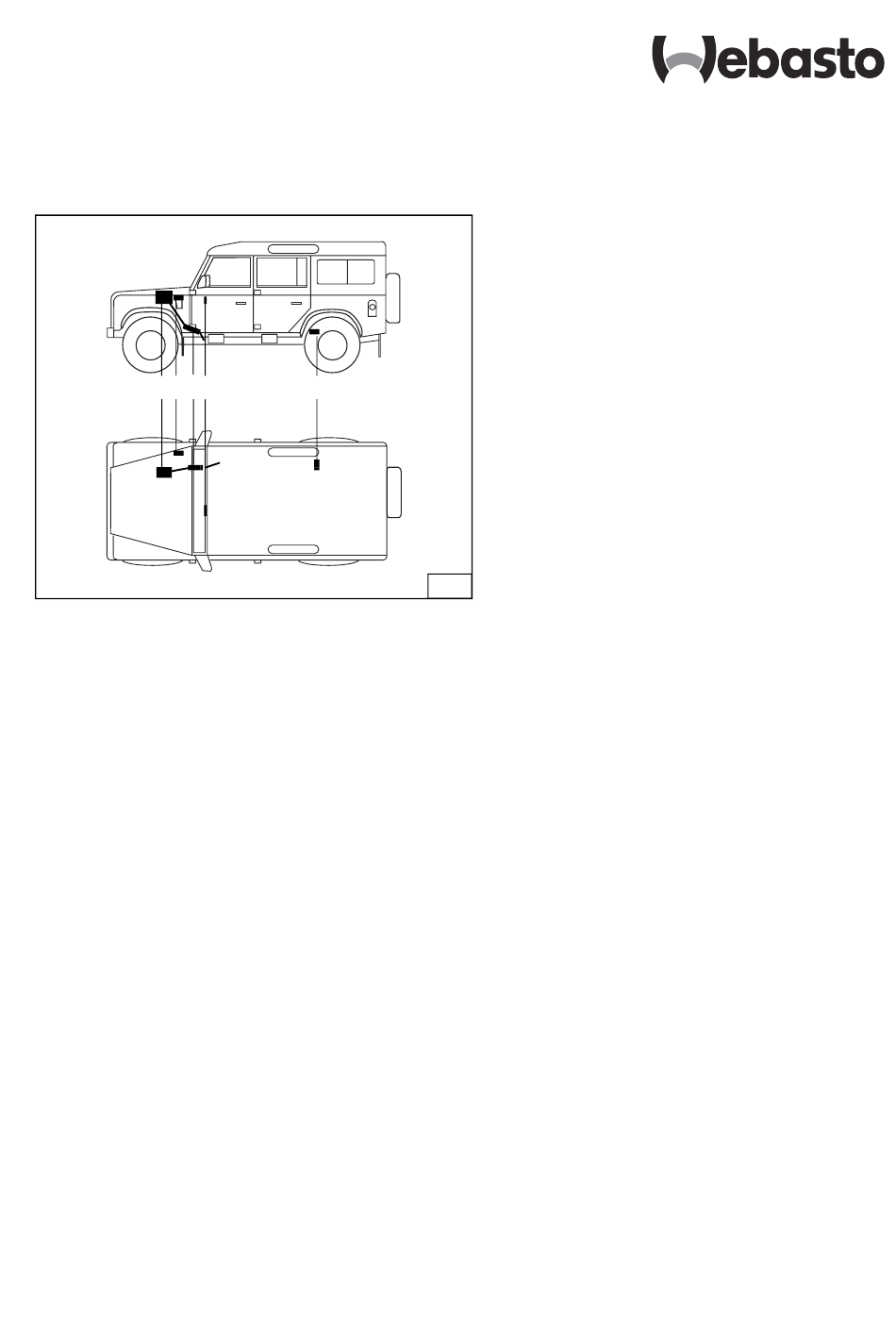

Legende zu Bild 1
1
Heizgerät Thermo Top Z/C-D
2
Flachsicherungshalter und Gebläserelais
3
Vorwahluhr
4
Abgasschalldämpfer
5
Dosierpumpe
Spezialwerkzeug
Abklemmzangen
Drehmomentschlüssel für 2,0 - 10 Nm
TORX E5 3/8" Nuß
TORX Einsatz T9
Inhaltsverzeichnis
Land Rover
Heizgerät / Einbaukit
Vorwort
Allgemeine Hinweise
Vorarbeiten
Einbauort Heizgerät
Heizgerät vormontieren
Heizgerät Einbau
Heizgerät montieren
Brennluftansaugleitung
Flachsicherungshalter und Gebläserelais
Einbindung in den Wasserkreislauf
Brennstoffeinbindung
Dosierpumpe
Abgasanlage
Ident.-Nr. 13 018 57A Printed in Germany
5
1
2
2
3
3
3
4
4
5
5
5
6
8
8
10
04/03
Druck: Steffen
Einbauanleitung
(Verbindliche Einbauvorschrift)
TT9706/09
Land Rover
DEFENDER Tdi
Alle Ausstattungsvarianten
auch bei Klimanachrüstung
1
Vorwahluhr und
Option Sommer-/Winterschalter
Gebläseansteuerung
Abschließende Arbeiten
© Webasto Thermosysteme GmbH Germany
11
12
12
Werbung
Verwandte Anleitungen für Webasto Thermo Top Z/C
Inhaltszusammenfassung für Webasto Thermo Top Z/C
- Seite 1 Wasser-Heizgerät Zusatzheizung Thermo Top Z/C Prüfzeichen ~~~ S 289 Einbauanleitung (Verbindliche Einbauvorschrift) TT9706/09 Land Rover DEFENDER Tdi Alle Ausstattungsvarianten auch bei Klimanachrüstung Legende zu Bild 1 Heizgerät Thermo Top Z/C-D Flachsicherungshalter und Gebläserelais Vorwahluhr Abgasschalldämpfer Dosierpumpe Spezialwerkzeug Abklemmzangen Drehmomentschlüssel für 2,0 - 10 Nm TORX E5 3/8“...
- Seite 2 ACHTUNG: Die Zulassungsvorschriften sind zu beachten! In der Bundesrepublik Deutschland ist der nachträgliche Einbau der Zusatzheizung Thermo Top Z/C nach die- ser Einbauanleitung nicht abnahmepflichtig, da hierzu ein spezieller Nachtrag der ABG besteht. Die Entbindung von der Pflicht, nach dem Einbau der Zusatzheizung eine neue Betriebserlaubnis zu beantra- gen (TÜV-Gutachten), gilt nur, wenn dieser Einbau in allen Anforderungen der nachstehenden, verbindlichen...
- Seite 3 Land Rover Defender Thermo Top Z/C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen HINWEIS: Bei Fahrzeugen mit Klimanachrüstung auf ausrei-...
- Seite 4 Thermo Top Z/C Land Rover Defender Heizgerät vormontieren - Stehbolzen(3/2) in Heizgerät eindrehen (Anzugs- drehmoment 10 Nm) - Distanzmutter M6 x 30 auf Stehbolzen aufdrehen - Halter 3/1) mit zwei Spezialschrauben Typ EJOT PT gemäß Bild 3 am Heizgerät befestigen (Anzugs- drehmoment 10 Nm) Heizgerät Einbau...
- Seite 5 Land Rover Defender Thermo Top Z/C Heizgerät montieren - Distanzmutter am Heizgerät mit M6 x 16, Karosse- riescheibe und Federring am Radhaus befestigen - Heizgeräthalter oben mit 2 Schrauben M6 x 20 und Bundmuttern am Radhaus befestigen HINWEIS: Montierte Abgasleitung bei der Montage so verlegen, daß...
- Seite 6 Thermo Top Z/C Land Rover Defender Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgendem wird eine Einbindung des Heizgerätes „In Reihe“ (Inline) in den Kühlwasserkreislauf des...
- Seite 7 Land Rover Defender Thermo Top Z/C - Gerades Ende des abgelängten Wasserschlauches (520 mm + 180°-Bogen) (12/1) unter Verwendung von Verbindungsrohr 18/20 mm und Schlauchschel- len mit fahrzeugeigenem Wasserschlauch vom Mo- tor (12/2) verbinden - Wasserschlauch mit 180°-Bogen (13/1) am Heizge- rät-Wassereintritt aufstecken, wie in Bild 13 darge-...
- Seite 8 Thermo Top Z/C Land Rover Defender Brennstoffeinbindung ACHTUNG: Brennstoffleitung so verlegen, daß sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen! - Mecanyl-Brennstoffleitung (16/1) unter Verwen- dung von Schlauchstück und Schlauchschellen am Heizgerät gemäß Bild 16 montieren...
- Seite 9 Land Rover Defender Thermo Top Z/C - Mecanyl-Brennstoffleitung (19/5) (zum Heizgerät) ablängen, und mit Schlauchstück und Schlauch- schellen an der Druckseite der Dosierpumpe an- schließen HINWEIS: Einbaulage des Brennstoffentnehmers beachten, sie- he „Einbauanweisung“ - Brennstoffentnehmer 8x5x8 (19/2) zwei Schlauchstücken (19/1, 19/3) und Schlauchschellen vormontieren - Fahrzeugeigene Kraftstoff-Rücklaufleitung an der...
- Seite 10 Thermo Top Z/C Land Rover Defender Abgasanlage - Im Lieferumfang enthaltenes Lochband (20/1) nach der ersten Bohrung wie in Bild dargestellt um ca. 80° abwinkeln - Lochband an vorhandenem Stehbolzen ( 20/2) im Langloch mit Bundmutter befestigen - Abgasleitung (21/1) auf Abgasschalldämpfer auf- stecken und mit Schlauchklemme befestigen - Abgasschalldämpfer mit Schraube M6x20 und...
- Seite 11 Land Rover Defender Thermo Top Z/C Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (23/2) und des Sommer-/Winterschalters (23/1) ist eine Empfeh- lung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr an der gewünschten...
- Seite 12 - Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf „warm“ und Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe „Betriebsanweisung/Einbauanweisung“ Webasto Thermosysteme GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de...
