Brennstoffeinbindung - Webasto Thermo Top E Einbauanleitung

Thermo Top C, E

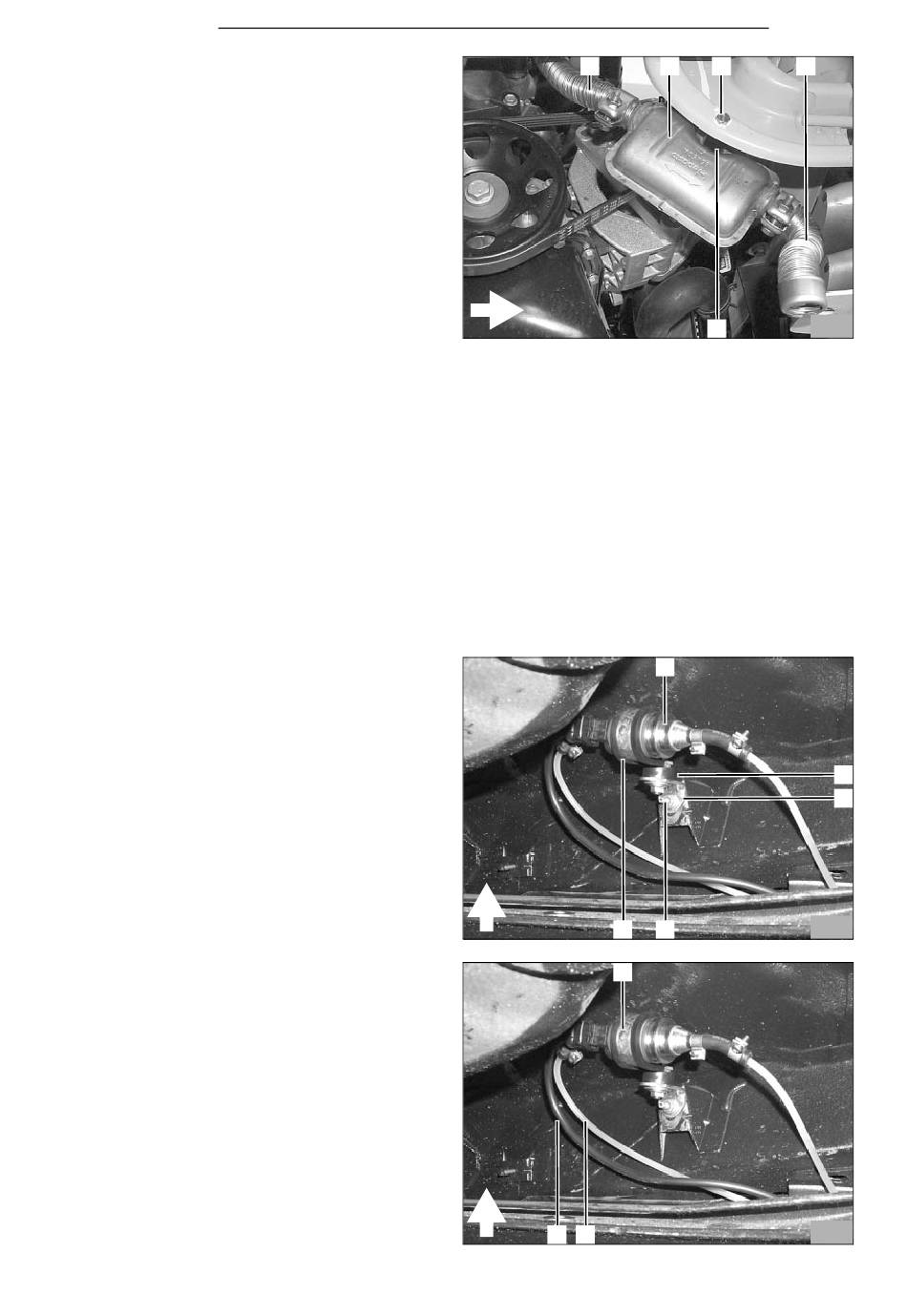

- Distanzmutter M6x30 (43/5) mit Schraube (43/3)
M6x12 und Federring gemäß Bild 43 an der Traver-
se befestigen
- Abgasschalldämpfer (43/3) mit Schraube M6x12
und Federring an der Distanzmutter (43/5) befesti-
gen
- Abgasleitung (43/1) am Schalldämpfer (43/2) auf-
stecken und mit Schlauchklemme befestigen
- Abgasleitung-Endstück (43/4) am Abgasschall-
dämpfer (43/2) aufstecken und mit Schlauchklem-
me befestigen
- Abgasleitung-Endstück (43/4) gemäß Bild 43 for-
men

Brennstoffeinbindung

ACHTUNG:
Tankverschlußdeckel des Fahrzeuges öffnen, Tank
belüften und Tankverschlußdeckel wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auf-
fangen!
Brennstoffleitungen knickfrei verlegen!
Dosierpumpe
HINWEIS:
Einbaulage der Dosierpumpe beachten, siehe "Ein-
bauanweisung"!
ACHTUNG:
Brennstoffleitung so verlegen, daß sie gegen Stein-
schlag geschützt ist. An scharfen Kanten Brennstoff-
leitung und Kabelbaum mit Scheuerschutz versehen!
- Winkel (44/3) mit Bundmutter an vorhandenem
Stehbolzen (44/4) gemäß Bild 44 befestigen
- Dosierpumpe (44/1) mit gummierter Rohrschelle
(44/5), Schwingmetallpuffer (44/2) und Bundmut-
tern gemäß Bild 44 am Winkel befestigen
- Mecanyl-Brennstoffleitung (45/2) und Kabelbaum
der Dosierpumpe (45/3) entlang der fahrzeugeige-
nen Kraftstoffleitungen führen und dann über den
Tank zur Druckseite der Dosierpumpe (45/1) (Seite
mit Stecker) verlegen
- Mecanyl-Brennstoffleitung (45/2) zum Heizgerät an
der Dosierpumpe ablängen und mit Schlauchstück
und Schlauchschellen mit der Druckseite der Do-
sierpumpe verbinden
- Kabelbaum (45/3) der Dosierpumpe ablängen,
Gummitülle aufschieben, Flachstecker ancrimpen,
Steckergehäuse komplettieren und Stecker an der
Dosierpumpe anstecken
- Mecanyl-Brennstoffleitung (45/2) und Kabelbaum
(45/3) Dosierpumpe mit Kabelbindern befestigen
