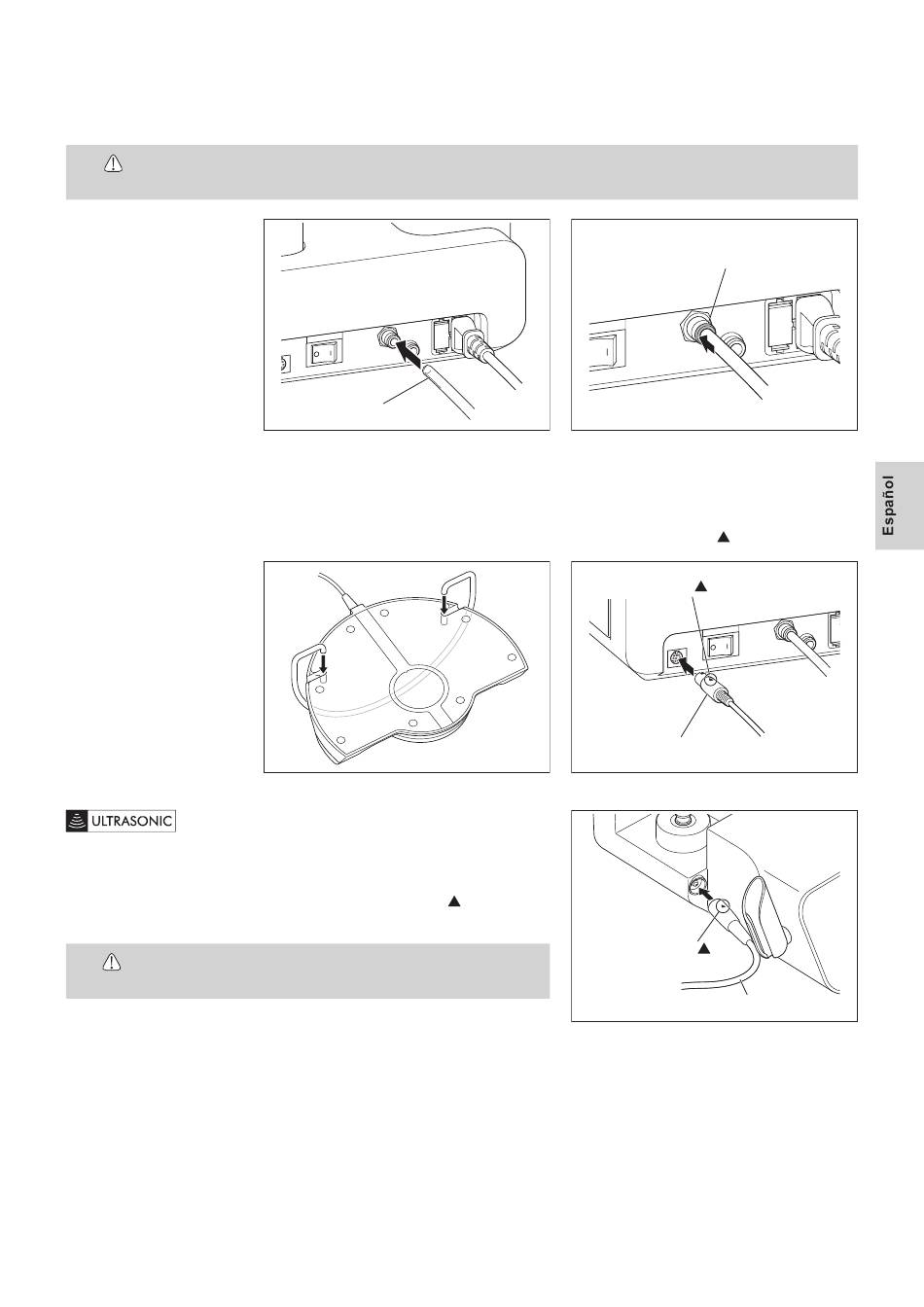

5-2 Conexión de la manguera de aire
1) Inserte un extremo de la manguera de aire hasta el fondo del conector de la manguera de aire (Fig. 2).
2) Tire suavemente de la manguera de aire para comprobar que esta no se sale.
3) Para quitar la manguera de aire, tire de esta mientras presiona el anillo azul hacia la unidad de control (Fig. 3).
• Use aire limpio y seco. El polvo puede obstruirse si el aire contiene humedad o aceite.
PRECAUCIÓN
5-3 Conexión del interruptor del pedal
1) Inserte el gancho del interruptor del pedal de manera que encaje correctamente en los agujeros situados en la parte posterior del
interruptor del pedal (Fig. 4).
2) Inserte la clavija del interruptor del pedal en la toma de conexión del cable del interruptor del pedal con la marca
5-4 Conexión del cable de pieza de mano no apantallado (pieza de
mano Ultrasonic)
Conecte el conector del cable de pieza de mano no apantallado en la toma de
conexión del cable de pieza de mano no apantallado con la marca
(Fig. 6). Apriételo hasta el fondo.
• Compruebe que la clavija del cable de pieza de mano no
apantallado esté limpia y seca antes de conectarla.
PRECAUCIÓN
Manguera de aire
hacia arriba
129
Presione el anillo azul
Fig. 2
Marca
Clavija del cable del interruptor del pedal
Fig. 4
Marca
Cable de pieza de mano no apantallado
Fig. 3
hacia arriba (Fig. 5).
Fig. 5
Fig. 6
