10-2 Substituir a bomba de irrigação

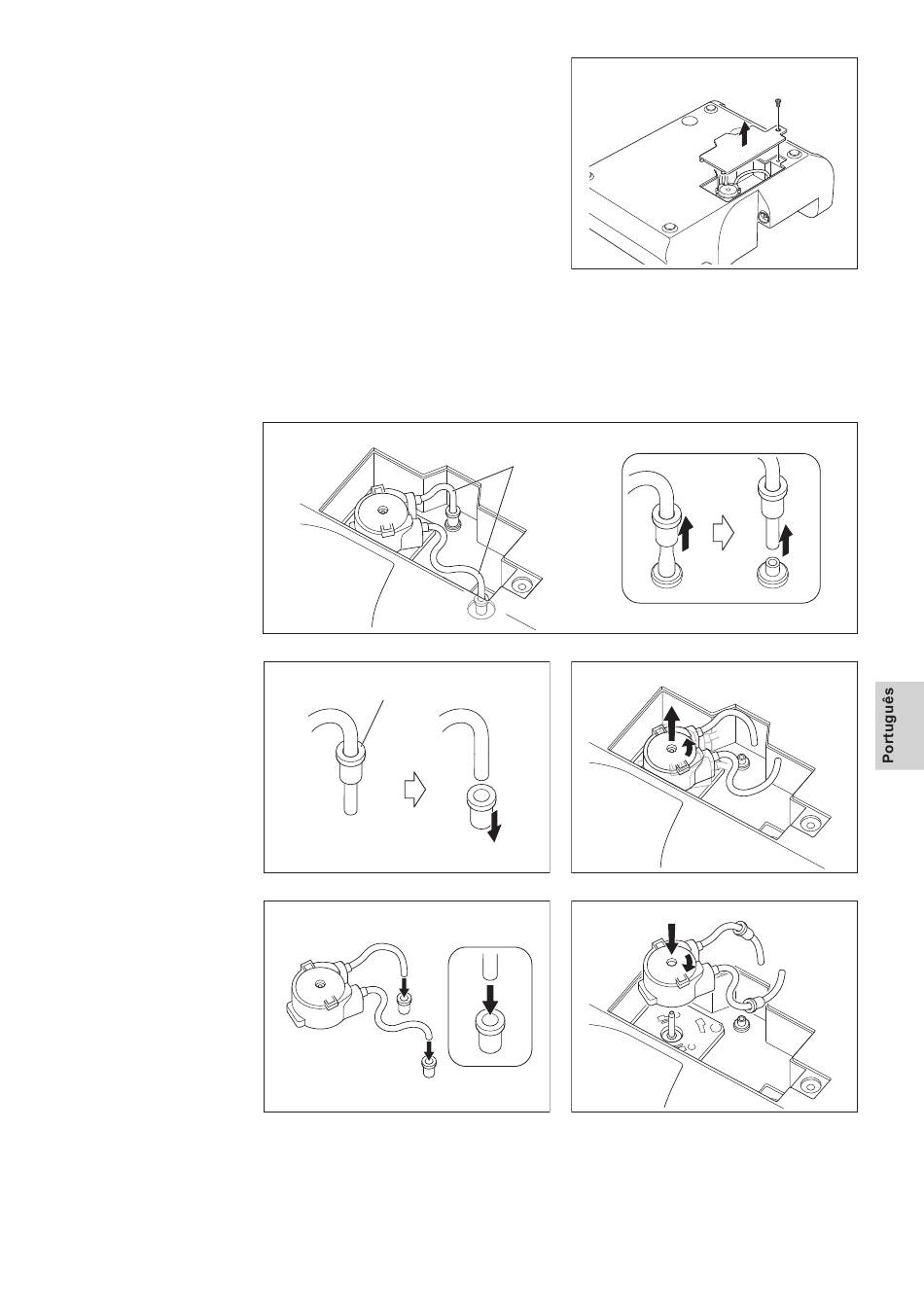

1) Retire a garrafa de irrigação, a câmara, o cabo de alimentação, o cabo da peça de
mão e o pedal de controle da unidade de controle.
2) Vire a unidade de controle. Utilize uma chave de estrela para remover o parafuso
na tampa da bomba de irrigação e retire a tampa. (Fig. 50).
3) Retire os dois tubos de irrigação da unidade de controle (Fig. 51).
4) Retire o anel conector do tubo de irrigação. Não o elimine. Pode utilizar o anel na
bomba de irrigação de substituição (Fig. 52).
5) Rode a bomba de irrigação no sentido contrário ao dos ponteiros do relógio até
prender com um clique e, de seguida, retire-a (Fig. 53).
6) Instale os anéis conectores nos tubos de irrigação da nova bomba de irrigação
(opção). Certifique-se de que o anel está bem orientado (Fig. 54).
7) Alinhe a bomba de irrigação nova (opção) com o eixo motor. Rode no sentido dos
ponteiros do relógio até prender com um clique (Fig. 55).
8) Instale o tubo de irrigação seguindo o procedimento de remoção de forma inversa.
Pressione bem o anel conector na unidade de controle até estra totalmente
inserido (Fig. 51).
9) Alinhe o gancho da tampa da bomba de irrigação e o orifício na unidade de
controle. Instale a tampa.
* Para mais informações sobre a bomba de irrigação opcional, consulte "21 Lista de
peças sobresselentes".
