10-2 Cambio del conjunto de bomba de irrigación
1) Retire el recipiente de irrigación, el depósito, el cable de potencia, el cable de
pieza de mano no apantallado y el interruptor del pedal de la unidad de control.
2) Dé la vuelta a la unidad de control. Use un destornillador de estrella para quitar el

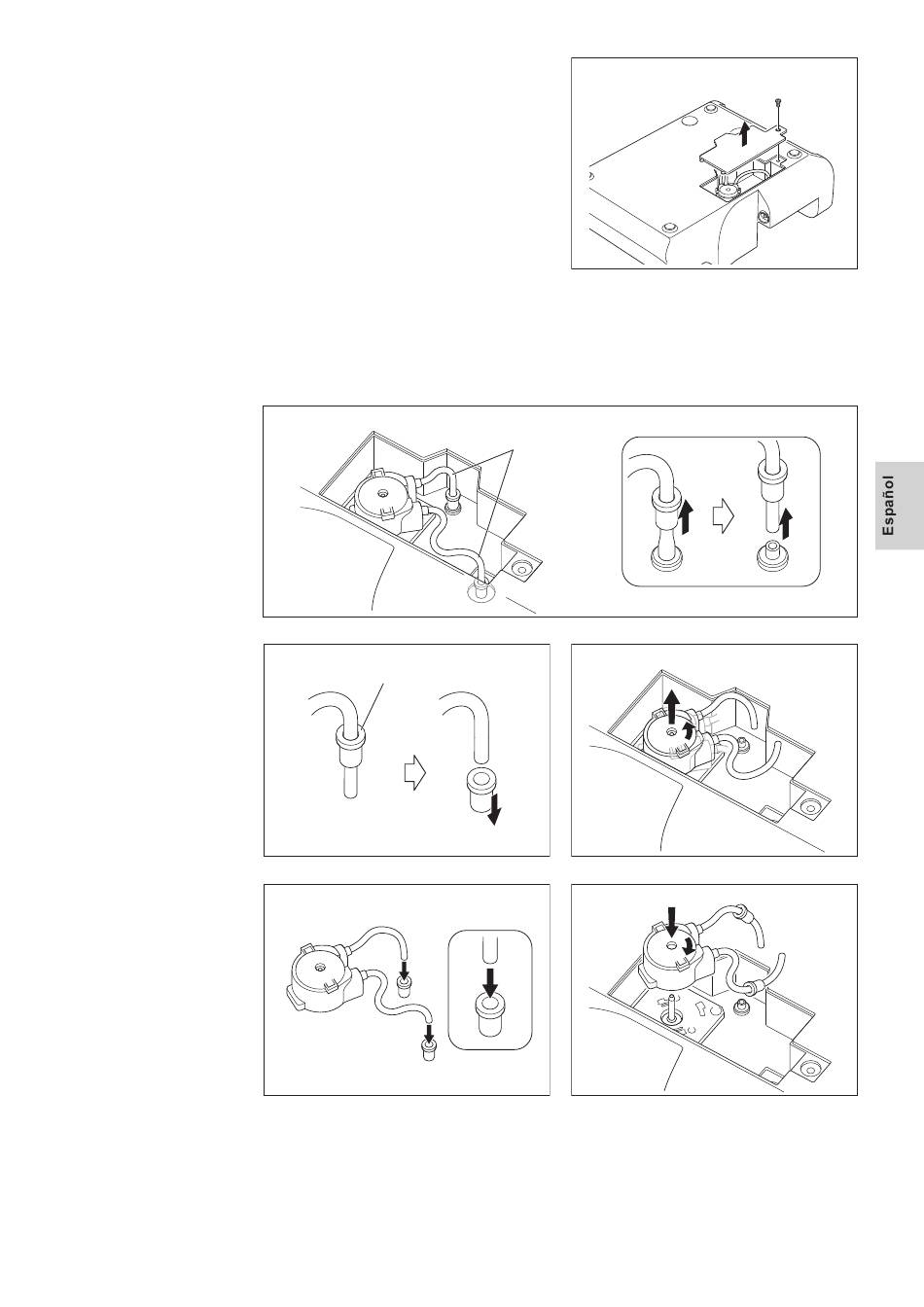

tornillo de la cubierta del conjunto de bomba de irrigación y retire la cubierta (Fig. 50).
3) Retire los dos tubos de irrigación de la unidad de control (Fig. 51).
4) Retire el anillo de conexión del tubo de irrigación. No lo deseche. Puede utilizar el
anillo en el conjunto de bomba de irrigación de sustitución (Fig. 52).
5) Gire el conjunto de bomba de irrigación en sentido contrario a las agujas del reloj
hasta que haga clic y tire de él (Fig. 53).
6) Monte los anillos de conexión en los tubos de irrigación del nuevo conjunto de bomba de
irrigación (opcional). Asegúrese de que el anillo esté orientado correctamente (Fig. 54).
7) Alinee el nuevo conjunto de bomba de irrigación (opcional) con el eje del motor.
Gire en el sentido de las agujas del reloj hasta que haga clic (Fig. 55).
8) Monte el tubo de irrigación siguiendo el procedimiento de retirada pero a la inversa.
Presione firmemente el anillo de conexión hacia la unidad de control hasta el tope (Fig. 51).
9) Alinee el gancho de la cubierta del conjunto de bomba de irrigación y el orificio de
la unidad de control. Monte la cubierta.
* Para más información sobre el conjunto de bomba de irrigación, consulte "21 Lista
de piezas de recambio".
