Montage- und Betriebsvorschrift
HINWEIS
HINWEIS
Ventilatoreinsatz ELS-V..

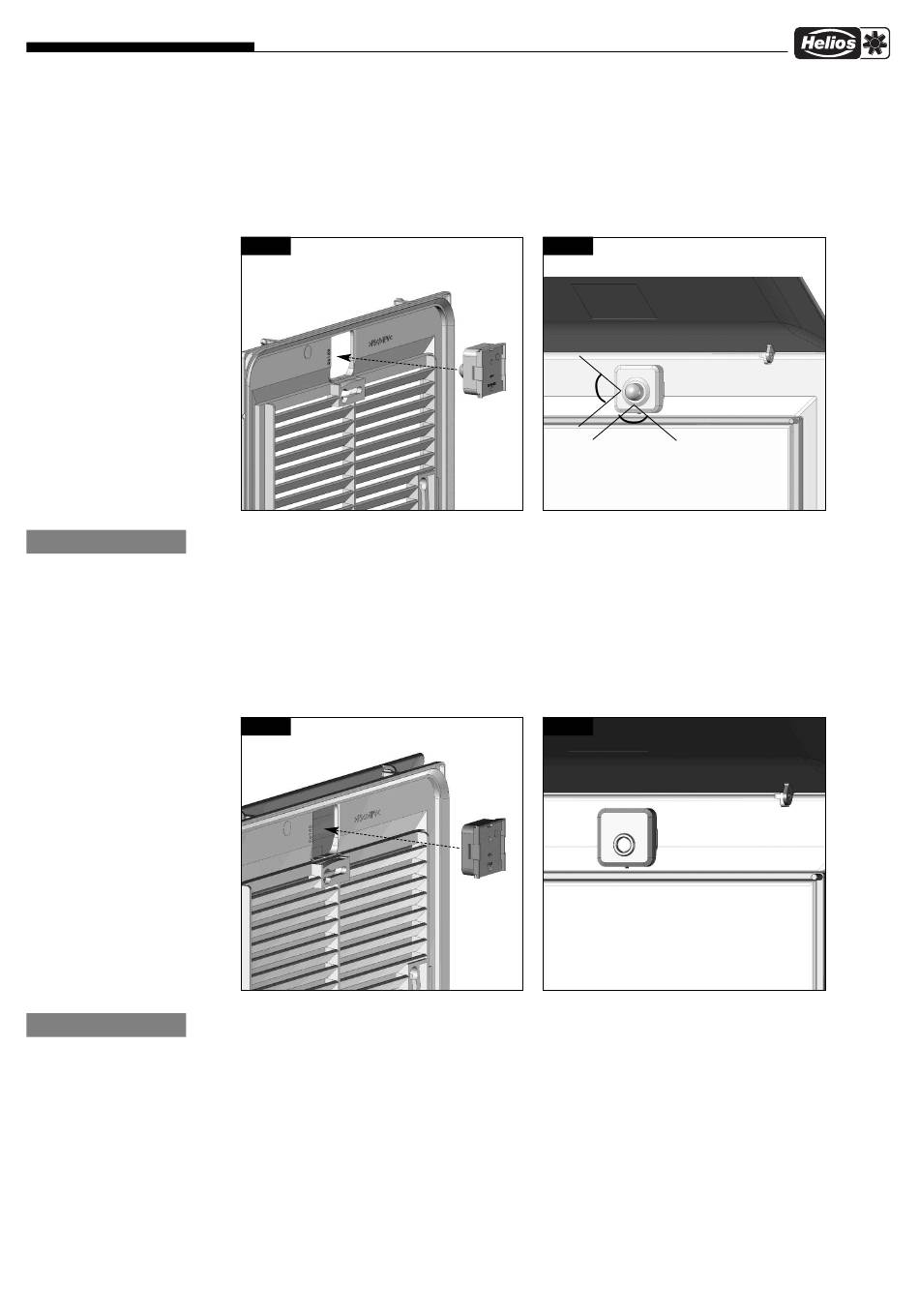

3.3 Montage des Präsenzmelders ELS-VP.. (optional)
Erfassungswinkel horizontal ca. 100°, vertikal ca. 80° (siehe Abb 12, Angaben zur Reichweite siehe Punkt 5.7).
Nach erfolgter Montage der Ventilatoreinheit im UP-/AP-Gehäuse muss der am Kabel hängende Sensor in die vorgesehene
Öffnung auf der Rückseite des Fassadenrahmens eingeclipst werden (siehe Abb. 11/12). Die richtige Lage des Sensors ist
durch eine Führung gewährleistet. Vor Anbringen des Fassadenrahmens ist das Sensorkabel sorgfältig zu verwahren (Kabel
nicht einklemmen oder mechanisch belasten).
Anschließend Fassadenrahmen montieren und festzuschrauben.
Abb.11
- Fassadenrahmen mit montiertem Sensor nicht frei am Sensorkabel hängen lassen, da sonst Sensor und
Steuerung beschädigt werden können.
- Der Sensor enthält ein sehr empfindliches elektronisches Bauteil und darf auf keinen Fall geöffnet oder beschä-
digt werden.
3.4 Montage des Feuchtefühlers ELS-VF.. (optional)
Nach erfolgter Montage der Ventilatoreinheit im UP-/AP-Gehäuse muss der am Kabel hängende Feuchtesensor in die
vorgesehene Öffnung auf der Rückseite des Fassadenrahmens eingeclipst werden (siehe Abb. 13/14). Die richtige Lage des
Sensors ist durch eine Führung gewährleistet. Vor Anbringen des Fassadenrahmens ist das Sensorkabel sorgfältig zu ver-
wahren (Kabel nicht einklemmen oder belasten).
Anschließend Fassadenrahmen montieren und festzuschrauben.
Abb.13
- Fassadenrahmen mit montiertem Sensor nicht frei am Sensorkabel hängen lassen, da sonst Sensor und
Steuerung beschädigt werden können.
- Der Sensor enthält ein sehr empfindliches elektronisches Bauteil und darf auf keinen Fall geöffnet oder beschä-
digt werden.
Abb.12
80°
vertikal
100°
Abb.14
6
horizontal
