- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 19102.005 Ventilatoreinsatz ELS-V.. inkl. Innenfassade einsetzbar in allen ELS-Unterputz- und ELS-Aufputzgehäusen...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis KAPITEL 1. ELS-V.. SCHNELLÜBERSICHT ........... . . Seite 1 1.0 Typenübersicht: ELS-Ventilatoreinsatz inkl. -
Seite 3: Kapitel 1. Els-V

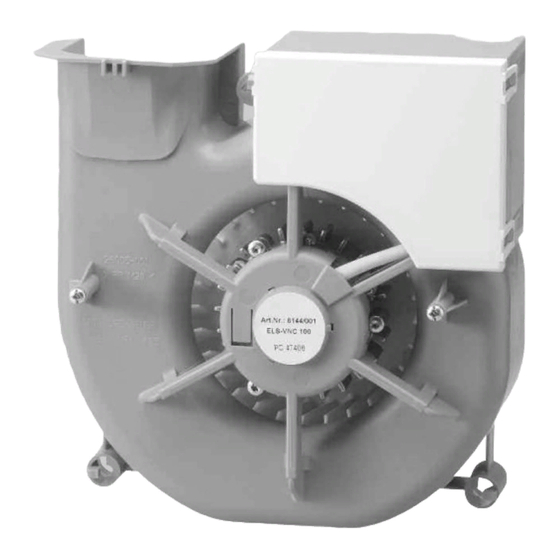

Montage- und Betriebsvorschrift Ventilatoreinsatz ELS-V.. Typenübersicht: ELS-Ventiltoreinsatz inkl. Innenfassade und ELS-Zubehör KAPITEL 1 ELS-ARS ELS-V... ELS-V.. Luftleiteinrichtung zum Einbau SCHNELLÜBERSICHT in ELS-V... Umbauset, Ausblas rückseitig (Zubehör) ™ › Best.Nr. 8185 SEITE 5 – š ˜ — ELS-Komponenten – Ventilatoreinsatz – Spiralgehäuse mit Ventilator, elektronischer Steuerplatine und Steckkontakt —... -
Seite 4: Kapitel 2. Allgemeine Hinweise
Wenn die vorhergehenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung und Behandlung auf Kulanz. Gleiches gilt für Haftungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. -
Seite 5: Allgemeine Hinweise
Förderleistung betrieben werden. Drosseleinrichtungen sind unzulässig. Der Durchmesser der Hauptleitung kann mit dem Dimensionierungsschema (Helios Hauptkatalog) festgelegt werden. Dabei ist zu beachten, dass bei einer Länge der Ausblasleitung über 1,5 m und einer Geschosshöhe über 2,75 m erhöhte Druckverluste entstehen, die durch größeren Querschnitt der Hauptleitung ausgeglichen werden müssen. -
Seite 6: Kapitel 3. Montage Ventilatoreinsatz
Montage- und Betriebsvorschrift Ventilatoreinsatz ELS-V.. Montage des Ventilatoreinsatzes KAPITEL 3 Entnehmen Sie die Liefereinheit erst unmittelbar vor dem Einbau aus dem Karton, um mögliche Beschädigungen und Verschmutzungen beim Transport sowie auf der Baustelle zu vermeiden. Ist UP/AP-Gehäuse durch unsachgemäßen MONTAGE VENTILATOR- Einbau verzogen oder eingedrückt oder sollte Ihnen der Ventilatoreinsatz herunterfallen oder auf eine andere Weise be- EINSATZ schädigt werden ist ein Einbau zu unterlassen, da eine einwandfreie Funktion nicht mehr garantiert ist. -
Seite 7: Montage Der Els-Innenfassade
Montage- und Betriebsvorschrift Ventilatoreinsatz ELS-V.. Montage der ELS-Innenfassade Abb.5 Abb.6 Schrauben leicht eindrehen! Stift Ziehen! Schrauben- Schnapper ˜ länge: entriegeln! 25 mm oder 40 mm wenn Gehäuse zu — tief eingebaut ist! (je 2 Stück) Filter entnehmen! Abb.7 Abb.8 — —... -
Seite 8: Montage Des Präsenzmelders Els-Vp
Montage- und Betriebsvorschrift Ventilatoreinsatz ELS-V.. Montage des Präsenzmelders ELS-VP.. (optional) Erfassungswinkel horizontal ca. 100°, vertikal ca. 80° (siehe Abb 12, Angaben zur Reichweite siehe Punkt 5.7). Nach erfolgter Montage der Ventilatoreinheit im UP-/AP-Gehäuse muss der am Kabel hängende Sensor in die vorgesehene Öffnung auf der Rückseite des Fassadenrahmens eingeclipst werden (siehe Abb. -
Seite 9: Kapitel 4. Wartung
Montage- und Betriebsvorschrift Ventilatoreinsatz ELS-V.. Hinweise für Servicearbeiten KAPITEL 4 Unreine und feuchte Luft kann die ständige Funktionssicherheit beeinträchtigen. Eine periodische Funktionskontrolle der Rückluftsperrklappe, wird empfohlen. WARTUNG Bei Geräten mit Brandschutz-Absperrvorrichtung sind die entsprechenden Punkte der zugehörigen Zulassung zu BRANDSCHUTZ beachten. -
Seite 10: Demontage Des Ventilatoreinsatzes
Montage- und Betriebsvorschrift Ventilatoreinsatz ELS-V.. Demontage des Ventilatoreinsatzes Vor allen Wartungs- und Installationsarbeiten und vor Öffnen des Schaltraumes ist das Gerät allpolig vom Netz WARNUNG zu trennen! Abb.19 Abb.20 Stift Schrauben lösen! Ziehen! Schnapper ˜ entriegeln! — Filter entnehmen! — Abb.22 Abb.21 –... -
Seite 11: Kapitel 5. Elektronik
Montage- und Betriebsvorschrift Ventilatoreinsatz ELS-V.. Beeinflussung durch Rückspannung bzw. induzierte Spannungen, von KAPITEL 5 Glimmlampen / Energiesparlampen / LED / Raumbeleuchtung und ähnliches ELEKTRONIK Unsere Geräte entsprechen den aktuellen Vorschriften, siehe Kapitel 2, Punkt 2.3. Rückspannungen bzw. induzierte Spannun- gen stellen keinen "Fehler" dar. Sie können je nach Installationsdurchführung und Ventilator / Schalter / Beleuchtungs-Kombi- WiCHTIGER HINWEIS nation auftreten und unerwünschte Symtome wie Glimmen, Fehlzündungen bzw. -
Seite 12: Klemmenkasten Öffnen
Montage- und Betriebsvorschrift Ventilatoreinsatz ELS-V.. lemmenkasten öffnen WARNUNG Der Klemmenkasten kann nur bei demontiertem Ventilatoreinsatz – geöffnet werden! Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Schaltraumes, ist das Gerät allpolig vom Netz zu trennen! Der elektrische Anschluss darf nur von einer autorisierten Elektrofachkraft entsprechend den nachstehenden Anschlussplänen ausgeführt werden. -
Seite 13: Ventilatoreinsatz Els-Vnc
Montage- und Betriebsvorschrift Ventilatoreinsatz ELS-V.. Ohne Werkseinstellung des Drehstellers, wird gleich der Normalbetrieb aktiviert. Während der Testmodus läuft, kann über den Schalteingang für die Bedarfslüftung (bei mehrtourigen Ausführungen immer die größte Stufe), der Ventilator ohne Einschaltverzögerung eingeschaltet werden. Beim Abschalten der Bedarfslüftung innerhalb der Testminute, schaltet der Ventilator ohne Nachlauf sofort aus. - Seite 14 Montage- und Betriebsvorschrift Ventilatoreinsatz ELS-V.. Hinweis: Der Sensor kann keine Bewegung erfassen, wenn er durch etwas verdeckt wird, z.B. Duschvorhänge oder ähnli- ches. Bewegt sich das Objekt an der Grenze zum Messbereich, ist es möglich, dass das Objekt nicht erkannt wird. Die beste Erfassung wird erreicht, wenn die vorherrschende Bewegungsrichtung im Raum quer zum Sensor stattfindet.
-
Seite 15: Ventilatoreinsatz Els-Vf
Montage- und Betriebsvorschrift Ventilatoreinsatz ELS-V.. Ventilatoreinsatz ELS-VF.. mit Automatik-Feuchtesteuerung Funktion: Mit integrierter, elektronischer, feuchteverlaufsabhängiger Automatik-Steuerung. Bei Überschreiten von 70 % relati- ver Raumfeuchte, bzw. schnellem Feuchteanstieg, wird automatisch der Ventilator eingeschaltet. Bei mehrtourigen Typen, immer die größte Stufe. Nach Erreichen der normalen Raumluftfeuchte, schaltet der Ventilator wieder aus. Unabhängig der Feuchte-Steuerung, kann der Ventilator mit einem externen Schalter (evtl. - Seite 16 – Gerät durch Ausschalten der Sicherung für mind. 30 Sek. spannungslos schalten. Danach die Sicherung wieder einschalten. – Es ist sicher zu stellen, dass dem zu entlüftenden Raum genügend Zuluft zuströmen kann. Lässt sich die Funktionsstörung durch diese Maßnahmen nicht beheben, wenden Sie sich an den Helios Kundendienst. Auf keinen Fall Reparaturversuche im Klemmenkasten durchführen!
-
Seite 17: Schaltplan-Übersicht Für Els V
Montage- und Betriebsvorschrift Ventilatoreinsatz ELS-V.. Schaltplan-Übersicht für ELS V.. Ventilator-Serien. Das zutreffende Verdrahtungsschema für die vorgesehenen Ventilatoren bitte ankreuzen! V 60 SS-869 V 100 SS-870 V 60/35 SS-871 V 100/35 SS-872 V 100/60 SS-873 1 2 3 L N 1 2 3 L N 1 2 3 L N 1 2 3 L N 1 2 3 L N... -
Seite 18: Schaltplan-Übersicht Für Els V
When used in combination with a DSEL 3 controller a lamp must not be connected. Dauerphase bei Pour l'utilisation du DSEL3, Permanent life for Helios Type aucune lampe ne peut Alimentation permanente pour DSEL3 être raccordée. ELS VN, VNC, VF Typen 85052 001 SS-903 17.12.07... - Seite 19 Montage- und Betriebsvorschrift Ventilatoreinsatz ELS-V.. Notizen:...
