Montage- und Betriebsvorschrift
KAPITEL 1
ELS-V..
SCHNELLÜBERSICHT
Ventilatoreinsatz ELS-V..
1.0
Typenübersicht: ELS-Ventiltoreinsatz inkl. Innenfassade und ELS-Zubehör
™
˜
—
1.1

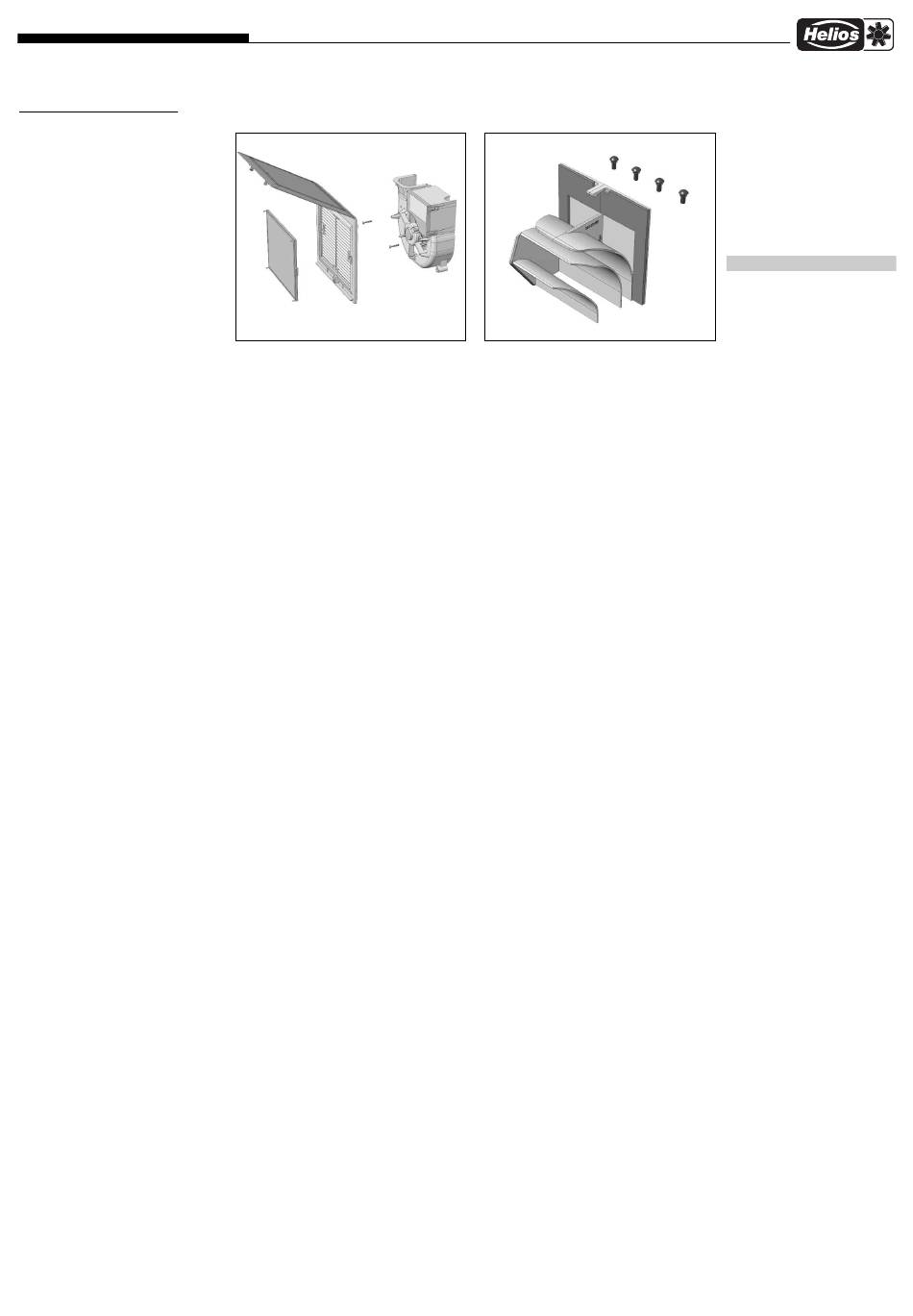

ELS-Komponenten
– Ventilatoreinsatz – Spiralgehäuse mit Ventilator, elektronischer Steuerplatine und Steckkontakt
— Gitterblende mit aufklappbarem Fassadendeckel – mit Filteraufnahme und Filterreinigungsanzeige
˜ Dauerfilter
™ 2x Schrauben = 25 mm, 2x Schrauben = 40 mm
š ELS-ARS Luftleiteinrichtung – für Ausblas rückseitig
› Kunststoffnieten – erforderlich nur bei Umbau des Gehäuses ELS-GUBA
1.2
Typenübersicht/Liefereinheit
ELS-V 60
ELS-V 100
ELS-V 60/35
ELS-V 100/60/35
ELS-VN 60 (mit Nachlaufschalter)
ELS-VN 100 (mit Nachlaufschalter)
ELS-VN 60/35 (mit Nachlaufschalter)
ELS-VN 100/60 (mit Nachlaufschalter)
ELS-VNC 60 (mit Nachlauf- und Intervallschaltung/Codierbar)
ELS-VNC 100 (mit Nachlauf- und Intervallschaltung/Codierbar)
ELS-VP 60 (mit Präsenzmelder)
ELS-VP 100 (mit Präsenzmelder)
ELS-VF 60 (mit Automatik-Feuchtesteuerung)
ELS-VF 60/35 (mit Automatik-Feuchtesteuerung)
1.3
Technische Daten
- Mögliche Lüftungsstufen: 100/60/35 m
- Schutzklasse: II
- Schutzart: IP X5
- Einsatz im Bereich 1 von Nassräumen
- Wartungsfreier kugelgelagerter Energiesparmotor: 230 V/50 Hz
- Filterreinigungsanzeige
- Dauerfilter: Klasse G2
ELS-V...
–
š
3
/h
1
ELS-ARS
Luftleiteinrichtung zum Einbau
in ELS-V...
Umbauset, Ausblas rückseitig
(Zubehör)
›
Best.Nr. 8185
SEITE 5
Best.Nr. 8131
Best.Nr. 8132
Best.Nr. 8133
Best.Nr. 8136
Best.Nr. 8137
Best.Nr. 8138
Best.Nr. 8139
Best.Nr. 8141
Best.Nr. 8143
Best.Nr. 8144
Best.Nr. 8149
Best.Nr. 8150
Best.Nr. 8161
Best.Nr. 8163
