Montage- und Betriebsvorschrift
HINWEIS
Gehäuse-Typen ELS-GU

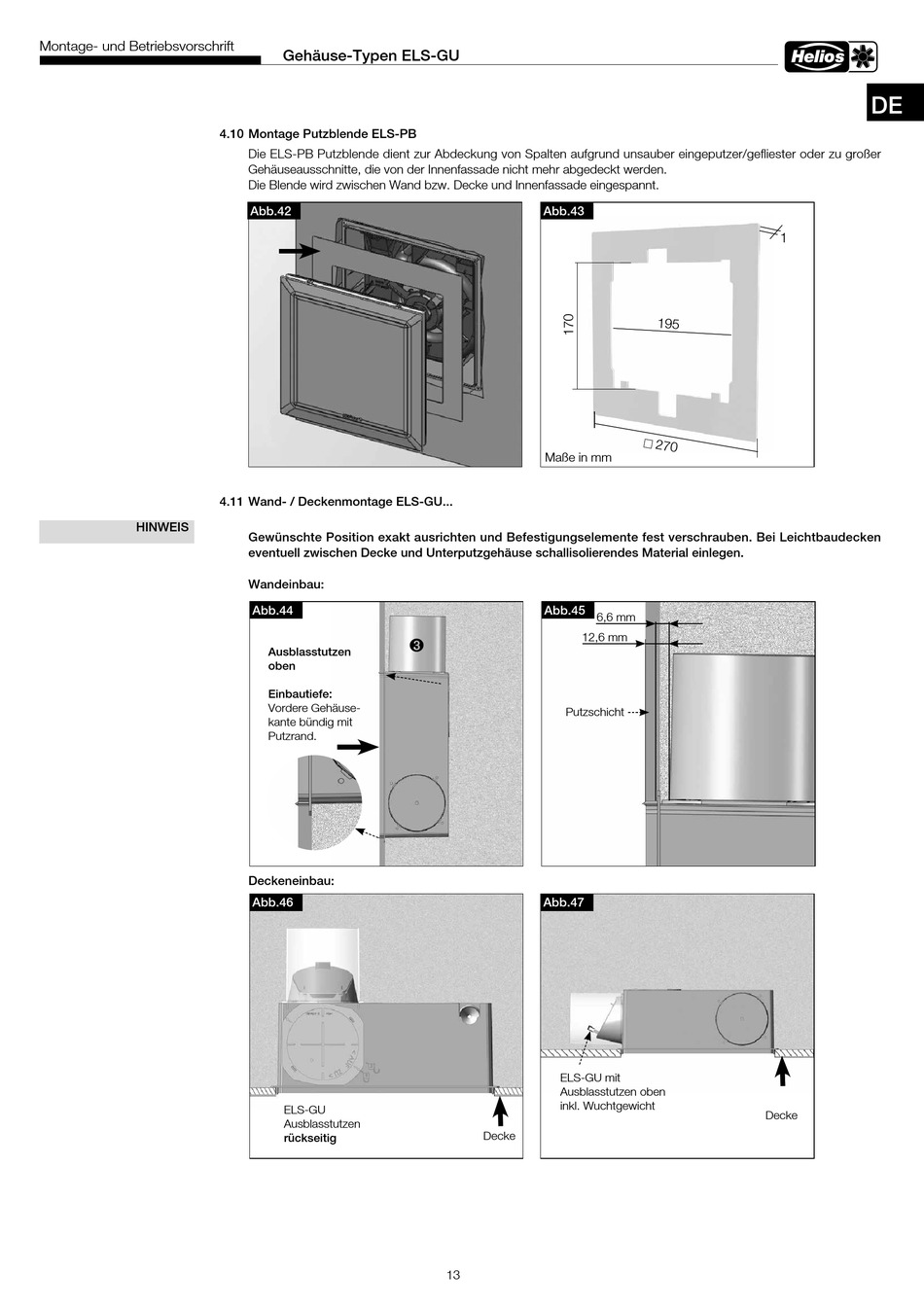

4�10 Montage Putzblende ELS-PB
Die ELS-PB Putzblende dient zur Abdeckung von Spalten aufgrund unsauber eingeputzer/gefliester oder zu großer
Gehäuseausschnitte, die von der Innenfassade nicht mehr abgedeckt werden.
Die Blende wird zwischen Wand bzw. Decke und Innenfassade eingespannt.
Abb�42
4�11 Wand- / Deckenmontage ELS-GU���
Gewünschte Position exakt ausrichten und Befestigungselemente fest verschrauben� Bei Leichtbaudecken
eventuell zwischen Decke und Unterputzgehäuse schallisolierendes Material einlegen�
Wandeinbau:
Abb�44
Ausblasstutzen
oben
Einbautiefe:
Vordere Gehäuse-
kante bündig mit
Putzrand.
Deckeneinbau:
Abb�46
ELS-GU
Ausblasstutzen
rückseitig
Abb�43
Maße in mm
Abb�45
12,6 mm
ä
Putzschicht
Abb�47
ELS-GU mit
Ausblasstutzen oben
inkl. Wuchtgewicht
Decke
13
6,6 mm
Decke
DE
1
