Notice de montage et d'utilisation
CHAPITRE 3

MONTAGE

ATTENTION
Groupe de ventilation extra-plat – SlimVent SVV 80
3.0 Montage
Ne déballer qu'au moment de l'installation, afin d'éviter tous dommages et salissures lors du transport ou
sur le chantier.
3.1

Montage des piquages d'aspiration

Mettre impérativement l'appareil hors tension avant tous travaux d'entretien, d'installation ou d'ouverture
de l'appareil !

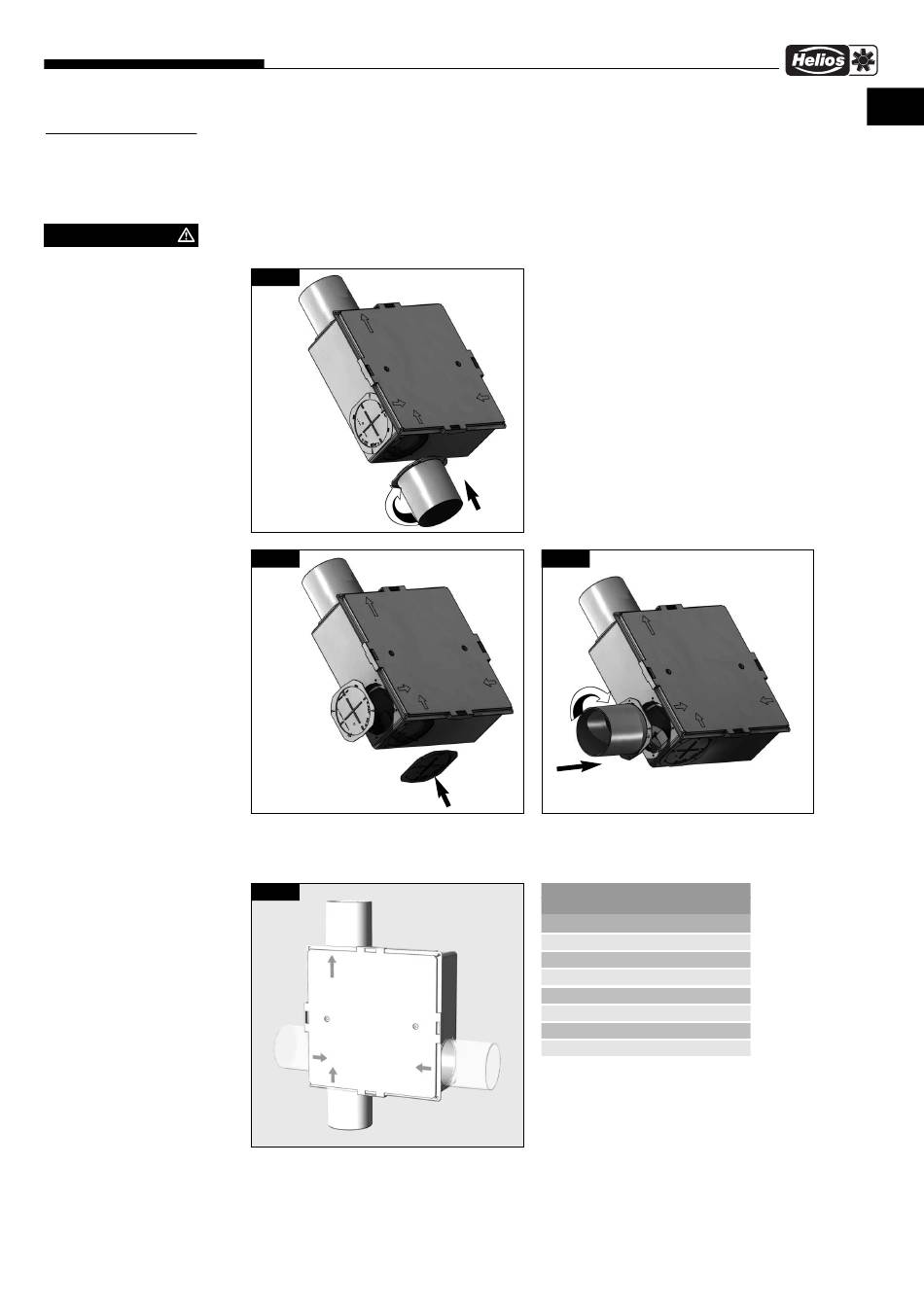

Fig. 1
—
Monter le piquage
d'aspiration ˜
en-dessous.
Fig. 2
—
™
1. Retirer
l'obturateur ™ situé
sur le côté.
2. Mettre l'obturateur
™ en-dessous.
Possibilité de monter jusqu'à trois raccords d'aspiration (voir Fig. 4).
Fig. 4
N° 2
N° 1
˜
Fig. 3
™
Monter le piquage d'aspiration à 90°
à gauche ou à droite.
Position raccords
N° 1
V · m
3 /h
35
65
fermé
50
110
fermé
fermé
N° 3
Débit d'ait total en fonction du nombre
et de la position des raccords.
* Débits selon vitesse 1/2/3
35/65/110 m
17
—
˜
Débit
N° 2 N° 3 total
V · m V · m V · m
3 /h 3 /h 3 /h
45 45 125
fermé 60 125
45 75 120
60 fermé 110*
fermé fermé 110
fermé 110 110
100 fermé
100
3
/h
