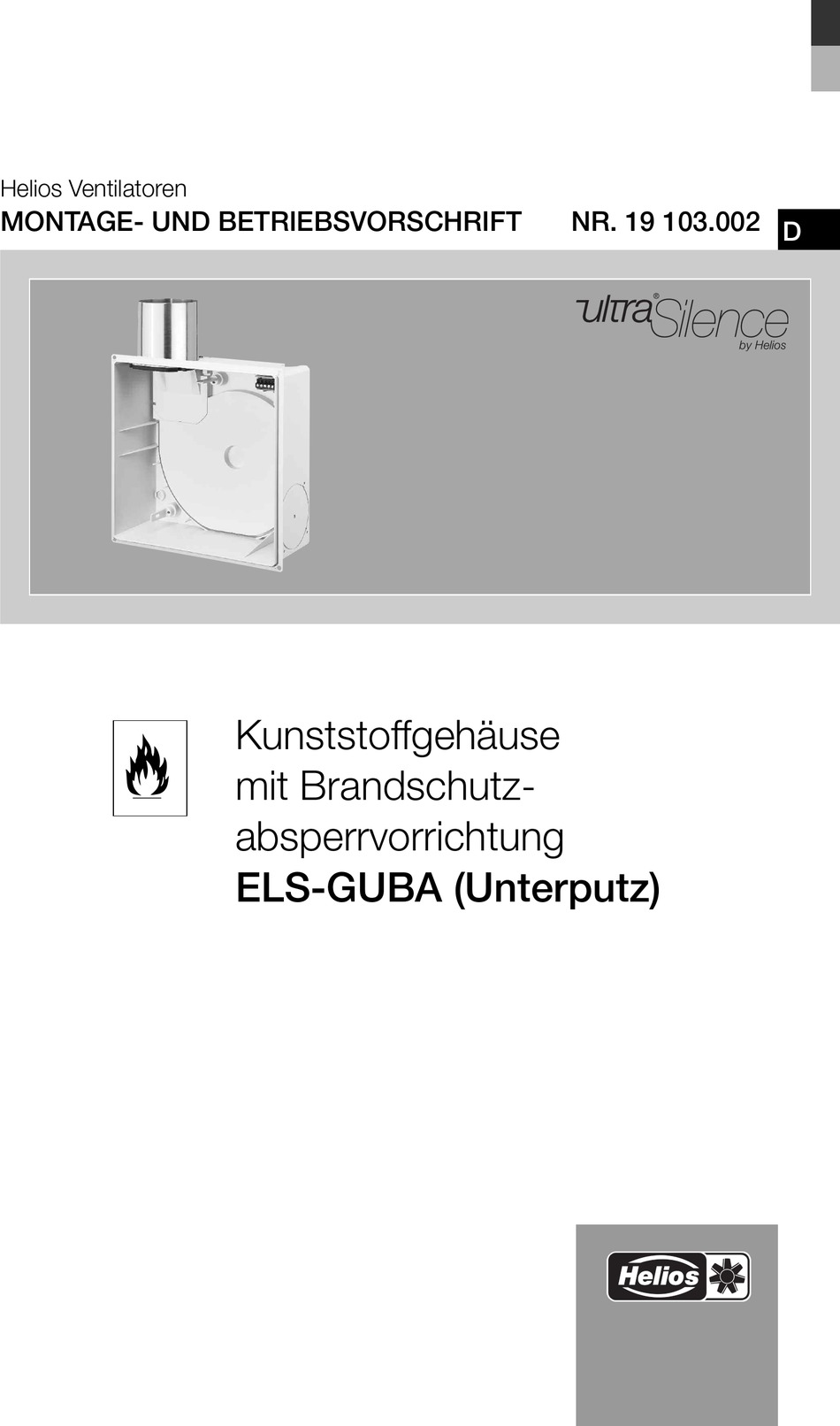

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 19 103.002 Kunststoffgehäuse ¬ mit Brandschutz- absperrvorrichtung ELS-GUBA (Unterputz)
- Seite 2 Korrekte Entsorgung dieses Produktes (Elektromüll) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Montage- und Betriebsvorschrift gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesund- heit nicht durch unkontrollierte Müllbeseitigung zu schaden.
-
Seite 3: Inhaltsverzeichnis
KAPITEL 3. ELS-LIEFERUMFANG UND EINBAU ..........Seite 5 ELS-GUBA Kunststoffgehäuse mit Brandschutzabsperrvorrichtung .......Seite 5 Lieferumfang / Verpackungseinheit.. -
Seite 4: Kapitel 1. Els-Schnellübersicht
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GUBA Typenübersicht der Unterputzgehäuse mit Brandschutzabsperrvorrichtung KAPITEL 1 ELS-GUBA ¬ ELS-SCHNELLÜBERSICHT Unterputzgehäuse Brandschutz-Absperrvor- richtung, außerhalb Schacht Best.Nr. 8114 SEITE 6 1.1 ELS-Zubehör ELS-ARS ELS-AGR Umbauset zum Einbau in Ausgleichsrahmen, zum ELS-V... Ausblas rückseitig, Einspannen zwischen Wand... -
Seite 5: Kapitel 2. Allgemeine Montage- Und Betriebshinweise
Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung. Gleiches gilt für Haf- tungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung. -
Seite 6: Brandschutz
Länge der Ausblasleitung über 1,5 m und einer Geschosshöhe über 2,75 m erhöhte Druckverluste entstehen, die durch größeren Querschnitt der Hauptleitung ausgeglichen werden müssen. Zur Dimensionierung kann die Helios-ELS-Software eingesetzt werden. Erhältlich über die Helios Website: www.heliosventilatoren.de. -
Seite 7: Kapitel 3. Els-Lieferumfang Und Einbau
Abb.1 ˜ š ™ œ – › – Unterputzgehäuse ELS-GUBA mit Brandschutzabsperrvorrichtung und elektrischer Steckverbindung ˜ Ausblasstutzen mit luftdichter Rückluft-Sperrklappe aus Metall inkl. Rückholfeder, umsetzbar ™ Rampe š Verschlussdeckel umsetzbar mit Bajonettverschluss › Kabeltülle œ Putzschutzdeckel gegen Verschmutzung Einbauort-/position KAPITEL 4 Abb.2... -
Seite 8: Einbaulage
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GUBA Einbaulage (nach links bzw. rechts 90° gedreht). Ausblasstutzen mit luftdicher Rückluft-Sperrklappe um 90° drehen. HINWEIS Für alle Einbaulagen mit Stutzen senkrecht nach oben, Rückholfeder entfernen! (siehe Punkt 4.10) Zum Wechseln der Ein- ELS-GUBA ELS-GUBA Ausblasstutzen... -
Seite 9: Unterputzgehäuse Els-Guba Mit Brandschutzklappe / Wahlweise Auch Für Zweitraum
Unterputzgehäuse ELS-GUBA mit Brandschutzklappe / wahlweise auch für Zweitraum BRANDSCHUTZ Die Unterputzgehäuse ELS-GUBA mit Brandschutzabsperrklappe und luftdichter Rückluft-Sperrklappe aus Metall sind für den Einbau in Wohneinheiten mit K90 oder K90K Anforderungen außerhalb des qualifizierten Schachts in Verbin- dung mit Stahl- oder Stahlflexleitung vorgesehen. In Verbindung mit dem Umbauset ELS-ARS (Zubehör) ist der Aus- blasstutzen oben (DN 80) einfach rückseitig einsetzbar. -
Seite 10: Umbau Zweitraumanschluss
Umbau Zweitraumanschluss - Zubehör ELS-ZS oder ELS-ZAS 80 erforderlich. HINWEIS Verbindungsleitung Aluflex/Stahlflex DN 80 luftdicht verbinden und abdichten. Abb.9 Abb.10 ELS-GUBA Ausblas oben, Anschluss für Zweitraum links oder rechts Öffnung für Stutzen im ELS-ZAS 80 Unterputzkasten rechts Anschluss- oder links ausbrechen. -
Seite 11: Montagehalter Els-Mhu Für Up-Gehäuse Montieren
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GUBA Montagehalter ELS-MHU für UP-Gehäuse montieren Erforderlich für Unterputzmontage von ELS-GUBA im Schacht, bei dünnen Vormauerungen, Beplankung oder Decke. Lieferumfang: Œ Wandbügel Seitenschiene Ž Montagebügel 2x Sechskantschraube M6 x16 2x Sechskantmutter M6 ‘... -
Seite 12: Montagebügel Els-Mb Für Vorwandsysteme Montieren
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GUBA Montagebügel ELS-MB für Vorwandsysteme montieren Lieferumfang: Œ Montagebügel Sechskantschraube 2x Sechskantmutter 2x Wanddübel, Schrauben bauseits! HINWEIS Die Befestigung am Vorwandsystem erfolgt mit Vorwandsystemeigenen Winkeln bzw. Wandhaltern (Pos a.). Abb.21 Abb.22 Œ... -
Seite 13: Els-Einbaubeschreibung Für Beplankte Wand
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GUBA ELS-Einbaubeschreibung für beplankte Wand Abb.27 Abb.28 4 Andruck-Pins Andruck-Pin Abb.29 Abb.30 230x230 mm aussägen! 1. Position markieren Abb.31 Abb.32 6,6 mm 12,6 mm Montage des Ausgleichs- rahmen ELS-AGR zur Abdeckung von unsauberen oder zu großen Wandöffnungen. -
Seite 14: Vorwandadapter Und Ausgleichsrahmen Els-Agr Zu Els-Guba Montieren
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GUBA Vorwandadapter und Ausgleichsrahmen ELS AR zu ELS-GUBA montieren Einbau: Vorwandadapter ELS-VA zum frontseitigen UP-Gehäuseeinschub in beplankte Sanitärwände. Lieferset bestehend aus Vorwandadapter und vier Kunststoffschrauben. Abb.33 Abb.34 Elektrische Leitung an den Anschlussklem- men im Gehäuse anschließen. -
Seite 15: Montage Putzblende Els-Pb
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GUBA Montage Putzblende ELS-PB Die ELS-PB Putzblende dient zur Abdeckung von Spalten aufgrund unsauber eingeputzer/gefliester oder zu großer Gehäuseausschnitte, die von der Innenfassade nicht mehr abgedeckt werden. Die Blende wird zwischen Wand bzw. Decke und Innenfassade eingespannt. - Seite 16 Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GUBA 4.11 Wand- / Deckenmontage ELS-GUBA Gewünschte Position exakt ausrichten und Befestigungselemente fest verschrauben. Bei Leichtbaudecken HINWEIS eventuell zwischen Decke und Unterputzgehäuse schallisolierendes Material einlegen. Wandeinbau: Abb.45 Abb.46 6,6 mm 12,6 mm Ausblasstutzen ˜ aus Metall oben Rückholfeder ent-...
-
Seite 17: Anschlussleitung (Aluflex-Schlauch Bzw. Stahlflex)
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GUBA 4.12 Anschlussleitung (Stahl- bzw. Stahlflexleitung) Biegeradius R DN der Anschlussleitung beachten! HINWEIS Stahl/Stahlflexleitung (DN 80) auf Ausblasstutzen stecken und mit Schraube (max. L = 20 mm, Position 64 mm) inkl. Flexband fest verbinden (Abb.49 u. 50). -
