Montage- und Betriebsvorschrift
ACHTUNG
WARNUNG
HINWEIS
Ventilatoreinsatz ELS-V..
3.2

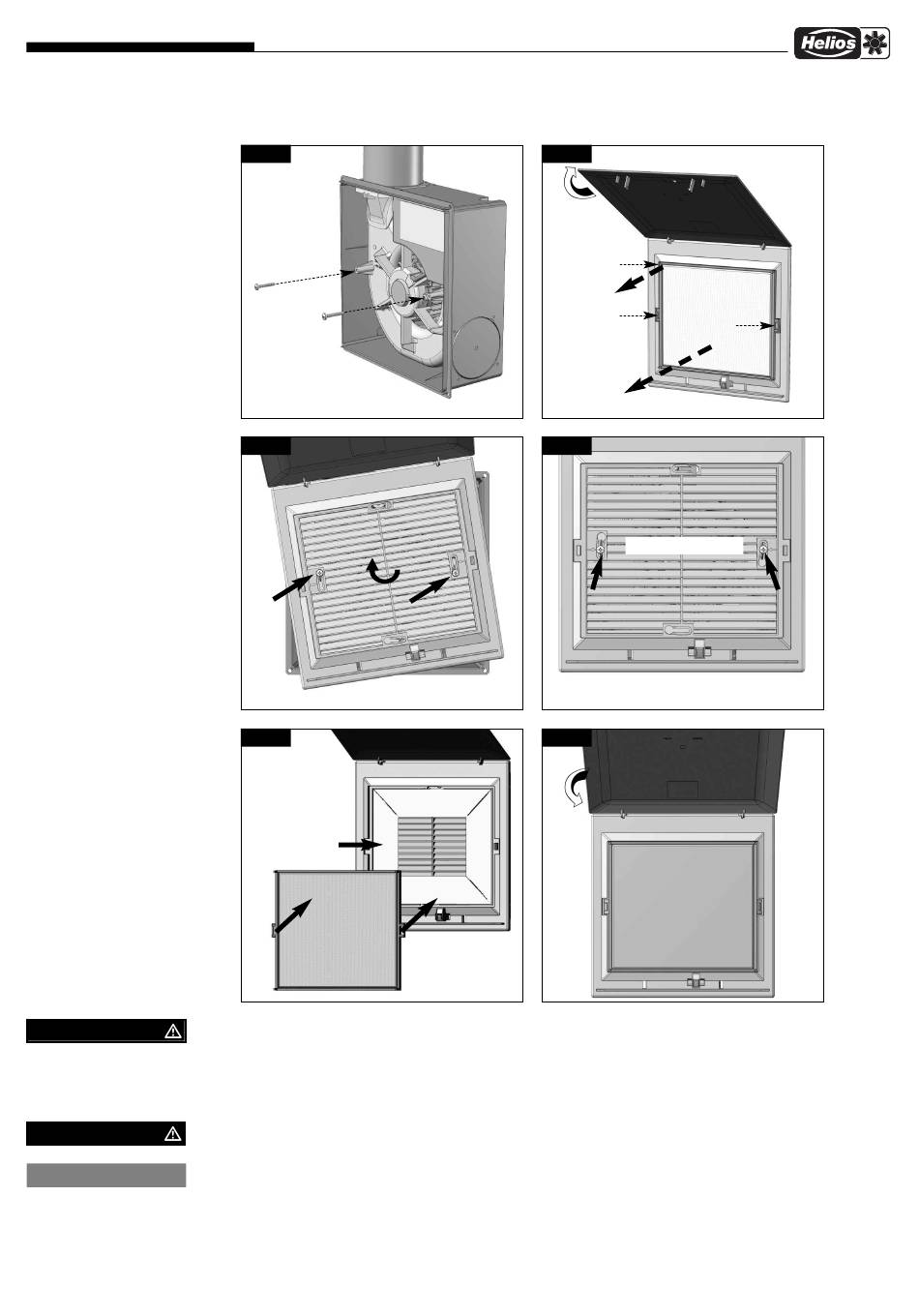

Montage der ELS-Innenfassade
Abb.5
Schrauben
leicht
eindrehen!
Schrauben-
länge:
25 mm oder
40 mm wenn
Gehäuse zu
tief eingebaut
ist! (je 2 Stück)
Abb.7
—
Abb.9
Bei Zweitraum
anschluss:
Einlegefolie œ
aus Zweitraumset
ELS-ZS
einlegen!
˜
Filter einsetzen!
Eine Inbetriebnahme ohne Filter ist nicht zulässig, da sonst das Gerät und die gesamte Rohrleitung ver-
schmutzt. Die Funktion der Rückluft-Sperrklappe kann durch Verschmutzung beeinträchtigt werden. Dies ist
durch regelmäßige Reinigung zu unterbinden. Bei Nichtbeachten, Garantieverlust.
Für den Betreiber
Verschmutzungen an der Fassade können durch Abwischen mit warmen Seifenwasser beseitigt werden. Erforderli-
chenfalls kann die gesamte Fassade durch Aufklappen und Lösen der Metallschrauben (Abb. 5, 6) abgenommen werden.
Zuvor Gerät allpolig vom Netz trennen!
Besondere Montagesituationen – Putzausgleich
– Gehäuse zu tief:
Ist das Gehäuse zu tief in die Wand eingelassen, kann die Fassade mit längeren Kunststoffschrauben befestigt werden
(geeignete Kunststoffschrauben liegen jeder Fassade bei, Lieferumfang: je 2 Stück, 25 mm und 40 mm).
Abb.6
Stift
Ziehen!
Schnapper
entriegeln!
Filter entnehmen!
Abb.8
Schrauben vorsichtig anziehen bis Fassade
fest und dicht an der Wand anliegt.
Abb.10
—
œ
5
˜
—
—
Lotrecht ausrichten!
Fassade schließen!
˜
