Hypertherm Powermax125 Betriebsanleitung Seite 35

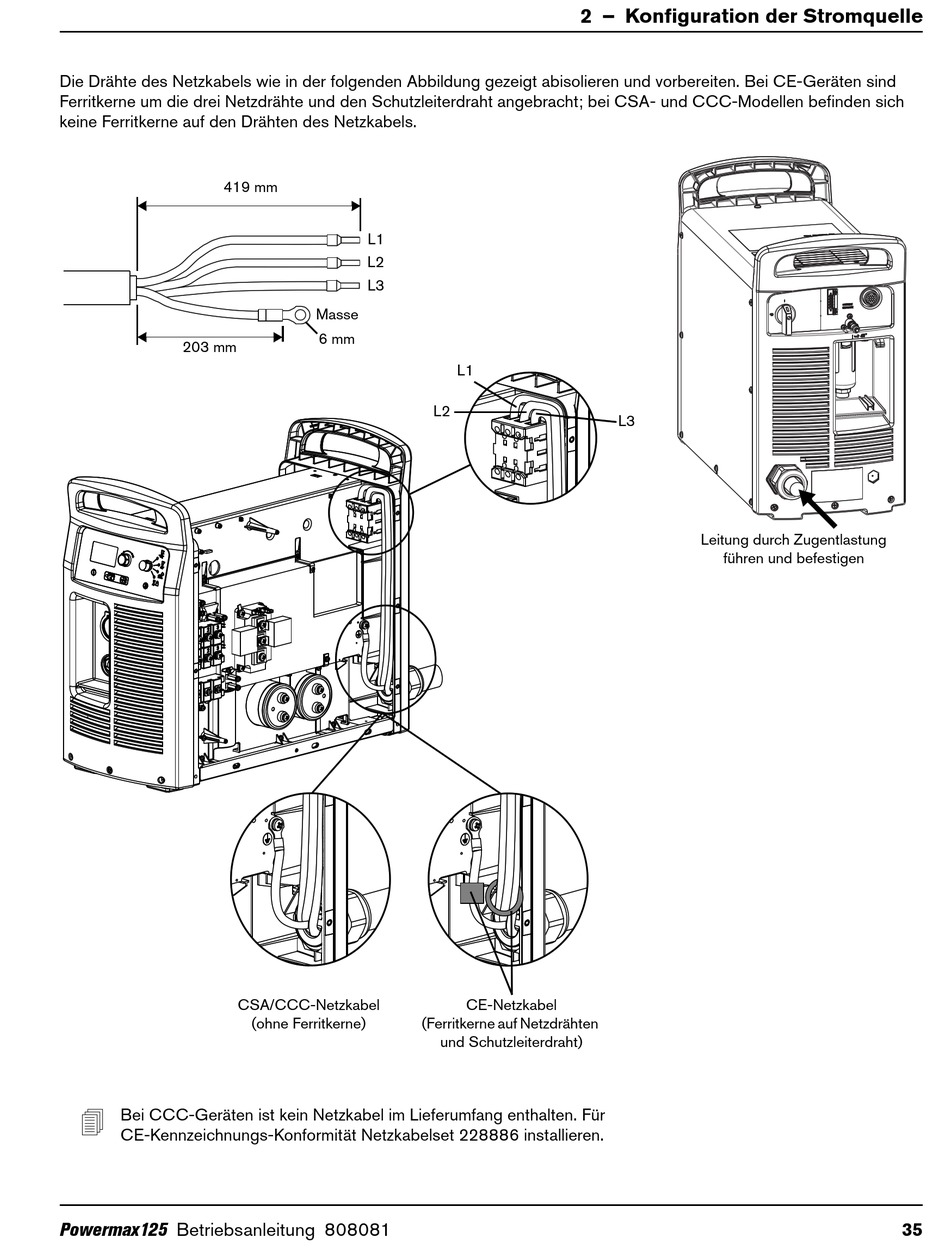

Die Drähte des Netzkabels wie in der folgenden Abbildung gezeigt abisolieren und vorbereiten. Bei CE-Geräten sind
Ferritkerne um die drei Netzdrähte und den Schutzleiterdraht angebracht; bei CSA- und CCC-Modellen befinden sich
keine Ferritkerne auf den Drähten des Netzkabels.
419 mm
203 mm
CSA/CCC-Netzkabel

Bei CCC-Geräten ist kein Netzkabel im Lieferumfang enthalten. Für
CE-Kennzeichnungs-Konformität Netzkabelset 228886 installieren.
Powermax125 Betriebsanleitung 808081
L1
L2
L3
Masse
6 mm
(ohne Ferritkerne) (Ferritkerne auf Netzdrähten
2 – Konfiguration der Stromquelle
L1
L2
CE-Netzkabel
und Schutzleiterdraht)
L3
Leitung durch Zugentlastung
führen und befestigen
35
