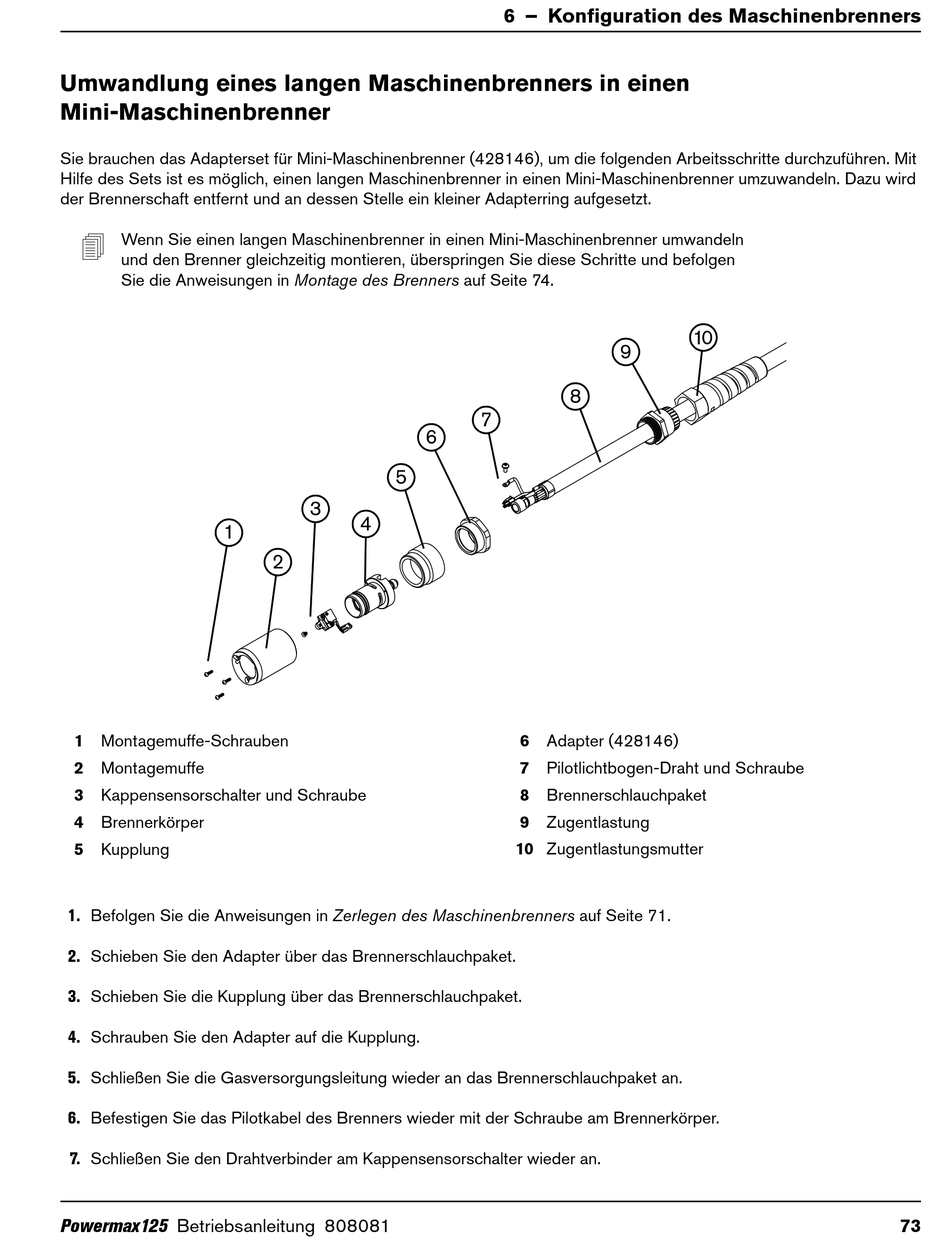

Umwandlung eines langen Maschinenbrenners in einen
Mini-Maschinenbrenner
Sie brauchen das Adapterset für Mini-Maschinenbrenner (428146), um die folgenden Arbeitsschritte durchzuführen. Mit
Hilfe des Sets ist es möglich, einen langen Maschinenbrenner in einen Mini-Maschinenbrenner umzuwandeln. Dazu wird
der Brennerschaft entfernt und an dessen Stelle ein kleiner Adapterring aufgesetzt.

Wenn Sie einen langen Maschinenbrenner in einen Mini-Maschinenbrenner umwandeln
und den Brenner gleichzeitig montieren, überspringen Sie diese Schritte und befolgen
Sie die Anweisungen in Montage des Brenners auf Seite 74.
1
1 Montagemuffe-Schrauben
2 Montagemuffe
3 Kappensensorschalter und Schraube
4 Brennerkörper
5 Kupplung
1. Befolgen Sie die Anweisungen in Zerlegen des Maschinenbrenners auf Seite 71.
2. Schieben Sie den Adapter über das Brennerschlauchpaket.
3. Schieben Sie die Kupplung über das Brennerschlauchpaket.
4. Schrauben Sie den Adapter auf die Kupplung.
5. Schließen Sie die Gasversorgungsleitung wieder an das Brennerschlauchpaket an.
6. Befestigen Sie das Pilotkabel des Brenners wieder mit der Schraube am Brennerkörper.
7. Schließen Sie den Drahtverbinder am Kappensensorschalter wieder an.
