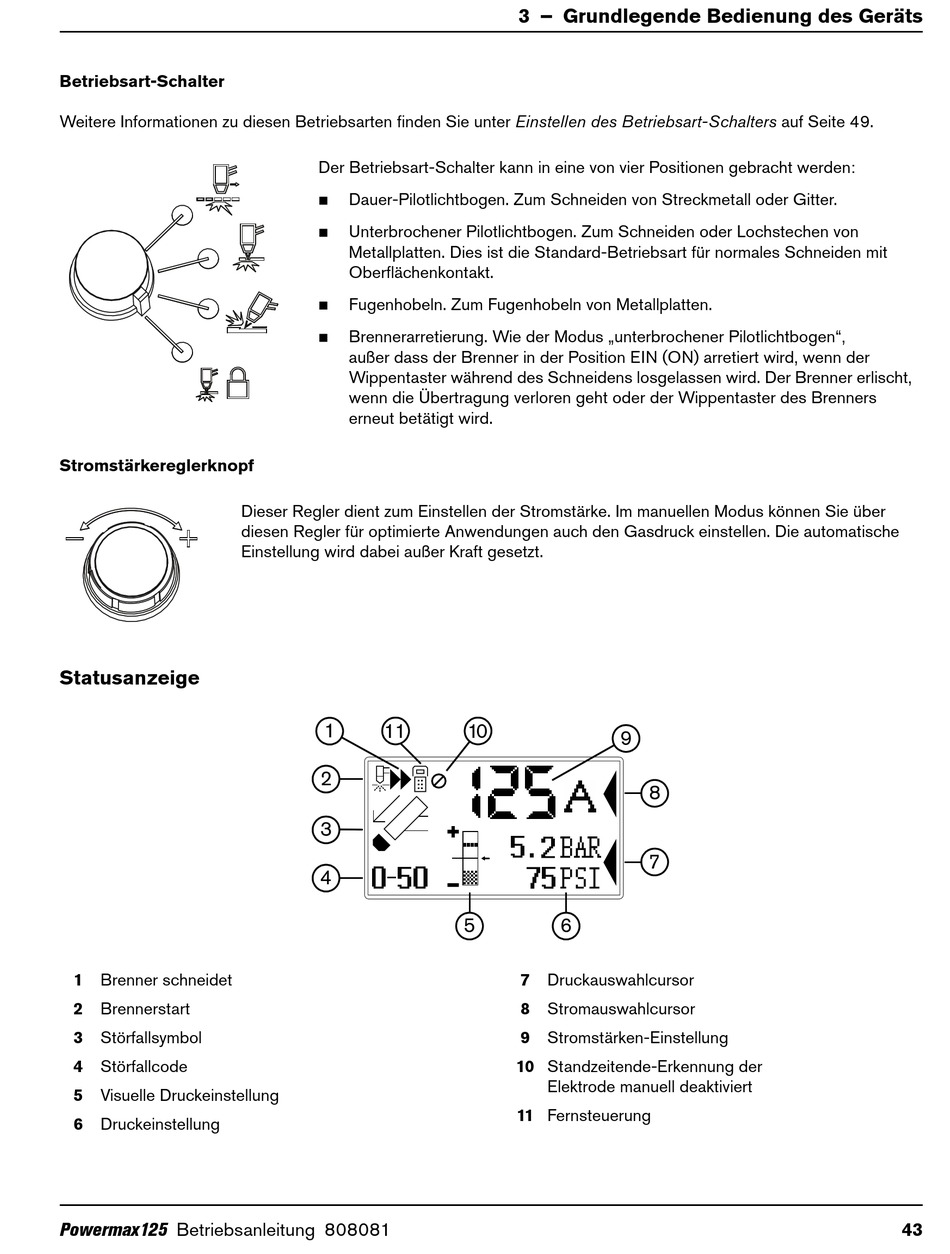

Betriebsart-Schalter; Stromstärkereglerknopf; Statusanzeige - Hypertherm Powermax125 Betriebsanleitung

Betriebsart-Schalter

Weitere Informationen zu diesen Betriebsarten finden Sie unter Einstellen des Betriebsart-Schalters auf Seite 49.
Stromstärkereglerknopf

Statusanzeige

1 Brenner schneidet
2 Brennerstart
3 Störfallsymbol
4 Störfallcode
5 Visuelle Druckeinstellung
6 Druckeinstellung
Powermax125 Betriebsanleitung 808081
Der Betriebsart-Schalter kann in eine von vier Positionen gebracht werden:
 Dauer-Pilotlichtbogen. Zum Schneiden von Streckmetall oder Gitter.
 Unterbrochener Pilotlichtbogen. Zum Schneiden oder Lochstechen von
Metallplatten. Dies ist die Standard-Betriebsart für normales Schneiden mit
Oberflächenkontakt.
 Fugenhobeln. Zum Fugenhobeln von Metallplatten.
 Brennerarretierung. Wie der Modus „unterbrochener Pilotlichtbogen",
außer dass der Brenner in der Position EIN (ON) arretiert wird, wenn der
Wippentaster während des Schneidens losgelassen wird. Der Brenner erlischt,
wenn die Übertragung verloren geht oder der Wippentaster des Brenners
erneut betätigt wird.
Dieser Regler dient zum Einstellen der Stromstärke. Im manuellen Modus können Sie über
diesen Regler für optimierte Anwendungen auch den Gasdruck einstellen. Die automatische
Einstellung wird dabei außer Kraft gesetzt.
1 11
2
3
4
3 – Grundlegende Bedienung des Geräts
10
9
5 6
7 Druckauswahlcursor
8 Stromauswahlcursor
9 Stromstärken-Einstellung
10 Standzeitende-Erkennung der
Elektrode manuell deaktiviert
11 Fernsteuerung
8
7
43
