a) Werkwijze

Infrarood-warmtebeeldcamera's meten de oppervlaktetemperatuur van een voorwerp en geven deze temperatuurver-
delingen in een verkeerd kleurenbeeld weer.
De IR-detector van het product registreert de uitgestraalde, gereflecteerde en doorgelaten warmtestraling van het
object en zet deze informatie om in een temperatuurwaarde. Het meetapparaat bezit een ingebouwde detector met
een resolutie van 80 x 80 pixels. Dit betekent dat de detector 80 x 80 temperatuurpunten bij één meting registreert.
Het emissieniveau is een waarde die de karakteristiek van de energiestraling van een materiaal uitdrukt. Hoe hoger
deze waarde, des te hoger is de capaciteit van het materiaal om stralingen uit te zenden. Veel organische materia-
len en oppervlakken hebben een emissiegraad van ongeveer 0,95. Metalen oppervlakken of glanzende materialen
hebben een lagere emissieniveau. Dat leidt tot een onjuiste meting. Daarom moet een matzwarte verflaag of mat
plakband worden aangebracht of moet het emissieniveau overeenkomstig worden ingesteld voor glanzende metalen
oppervlakken.
Mogelijke instellingen zijn:
ε = x,xx instelwaarde 0,01 - 0,99
Cement (0,94)
Glas (0,92)
Huid (0,98)
Aan de achterkant van het apparaat bevindt zich de IR-lens (15), die ter bescherming met een afdekking (16) kan wor-
den afgesloten. Laat deze afdekking altijd gesloten en open deze alleen voor de duur van de IR-meting. Dit voorkomt
beschadiging of verontreiniging van de lens.
Een precisielaser (18) kan worden ingeschakeld voor oriëntatie tijdens contactloze IR-temperatuurmetingen. Deze
markeert het midden van het meetbereik.

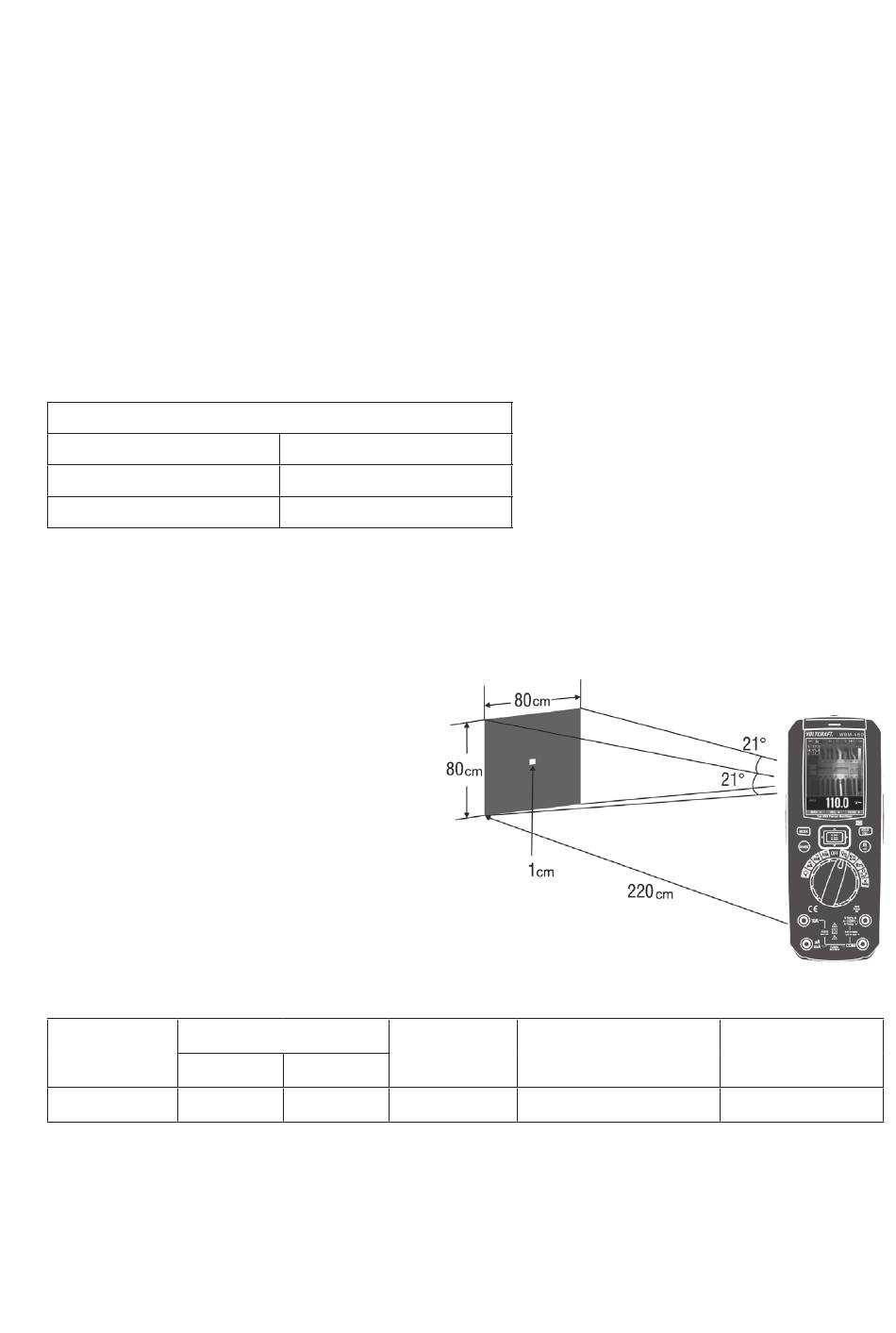

De optiek van de IR-camera heeft een horizontaal en
verticaal gezichtsveld (FOV) van 21°. De verhouding
van de meetafstand tot de meetveldgrootte is 220:1
(afstand: spotverhouding).
In het schetsvoorbeeld worden waarden gegeven,
hoe dit de verhouding van de afstand tot de spotgroot-
te beïnvloedt.
Zorg ervoor dat het gemeten oppervlak minstens 2-3
keer groter is dan het kleinste meetpunt van de warm-
tebeeldcamera.
De parameters zijn als volgt:
Brandpunt Zichtveld (FOV)
horizontaal
7,5 mm 21°
174
IJs/water (0,96)
Plastic (0,90)
Hout (0.87)
Lensgrootte
verticaal
21° 9 mm
Geometrische resolutie,
openingshoek (IFOV)
4,53 mrad
Pixelgrootte van de
detector
34 μm
