OPERATING INSTRUCTIONS
GB
D
BEDIENUNGSANLEITUNG

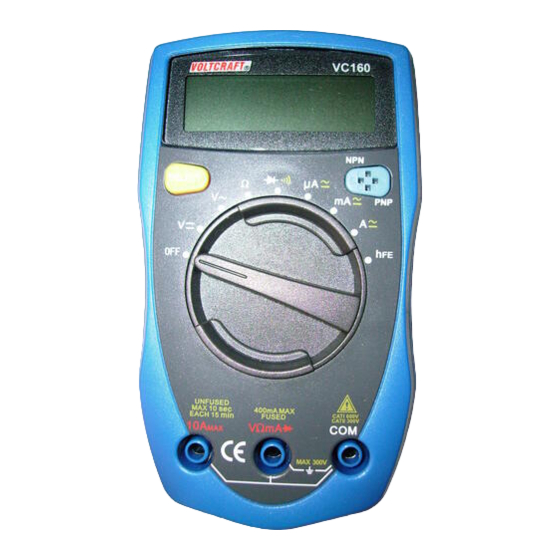

Digitalmultimeter
D
VC-160
Digital Multimeter
GB
VC-160
Multimètre Numérique
F
VC-160
tem-No. / N o de commande / Best.-Nr./ Bestnr.:
I
*05-03/MG
NOTICE D'EMLPOI
NL
GEBRUIKSAANWIJZING
09/03
Version
hält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie
hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Grund-
kenntnisse im Umgang mit Meßgeräten werden vorausgesetzt.
Bewahren Sie diese Bedienungsanleitung zum Nachlesen sorgfältig auf.
Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der
Seitenzahlen auf Seite 7.
Seite 4- 25
tain important information for putting it into service and operating it.
This should be noted also when this product is passed on to a third par-
ty. It is assumed that the user possesses basic knowledge about hand-
ling measuring instruments.
Store these instructions carefully for future reference.
Page 26 - 46
A list of contents with page numbers can be found on page 29.
mandations en ce qui concerne sa mise en service et sa manutention.
Veuillez en tenir compte et ceci également lorsque vous remettez le
Page 47 -70
produit à des tiers. De bonnes connaissances de base pour l'utilisation
d'appareils de mesure(s) sont indispensables.
Conservez ce mode d'emploi soigneusement pour d'éventuelles consultati-
ons ultérieures.
12 16 18
Vous trouverez le récapitulatif des indications du contenu à la table des ma 50.
D
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie ent-
GB
These operating instructions belong with this product. They con-
F
Ce mode d'emploi appartient à ce produit. Il contient des recom-
2
