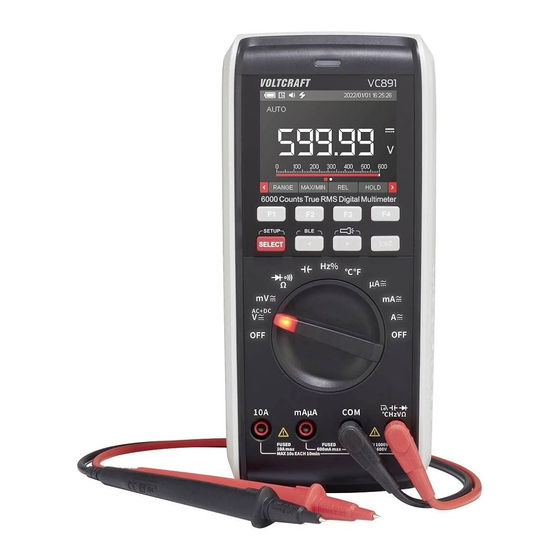

VOLTCRAFT VC891 App-Bedienungsanleitung
Digital-multimeter
Vorschau ausblenden
Andere Handbücher für VC891:
- Bedienungsanleitung (147 Seiten) ,
- Bedienungsanleitung (196 Seiten)
Verwandte Anleitungen für VOLTCRAFT VC891
Inhaltszusammenfassung für VOLTCRAFT VC891
- Seite 1 App-Bedienungsanleitung Digital-Multimeter VC891 Bestell-Nr. 2576866 Digital-Multimeter VC871 Bestell-Nr. 2576867...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Einführung Allgemeine Hinweise Wichtige Informationen Aktuelle Bedienungsanleitungen Anforderungen Impressum Mobile Anwendung (App) Installation der App Erster Start der App Hauptseite der App Einrichtung und Bedienung Vorbereitung am Messgerät Anlernen eines Messgeräts Übersicht der Bedienfunktionen des Messgeräts Ändern des Namens (C2) Einstellung der Alarmfunktion Löschen eines Messgeräts Weitere Funktionen und Einstellungen... -
Seite 3: Einführung
Einführung Die Software-Applikation (kurz „App“) ermöglicht die Bedienung des Digital- Multimeters über Ihr Smartphone/Tablet. Diese Anleitung dient zur Erklärung der App In- stallation, der Bedienung und der Handhabung. Alle enthaltenen Firmennamen und Produktbe- zeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. Android ist eine eingetragene Marke der Google LLC. -
Seite 4: Aktuelle Bedienungsanleitungen
Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungs- anleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite. Anforderungen • Smartphone/Tablet mit Bluetooth BLE 4.0 ® oder besser • Internetzugang für die Installation der App •... -
Seite 5: Mobile Anwendung (App)
• Öffnen Sie auf Ihrem Smartphone den jewei- ligen App-Store. Bei Android öffnen Sie „Google Play“. Falls Sie ein Gerät von Apple verwenden, öffnen Sie den „App Store“ von Apple. • Suchen Sie nach der App „Voltcraft VC800 Series“ und installieren Sie diese. - Seite 6 • Alternativ können Sie auch einfach unten den entsprechenden QR-Code scannen oder auf den Namen tippen. Sie werden dann auf die entsprechende Store Seite weitergeleitet. Android Apple iOS Beachten Sie die Systemvoraussetzungen in dieser Anleitung und in der Beschreibung der App im jeweiligen Store.
-
Seite 7: Erster Start Der App
Erster Start der App • Öffnen Sie die zuvor installierte App „Voltcraft VC800 Series“. • Es wird die Hauptseite angezeigt. -
Seite 8: Hauptseite Der App
Hauptseite der App Hier erhalten Sie einen kurzen Überblick über die Bedienfunktionen auf der Hauptseite der App. - Seite 9 A1 Öffnet das Menü zum Hinzufügen eines neuen Messgeräts mit Bluetooth ® A2 Hier wird das erste verbundene Messgerät angezeigt. Sind mehrere Geräte verbun- den, werden diese untereinander ange- zeigt. A3 Wechselt wieder zurück auf diese Ansicht, wenn Sie einen der drei anderen Punkte aufgerufen haben.
-
Seite 10: Einrichtung Und Bedienung
Einrichtung und Bedienung In diesem Kapitel erklären wir Ihnen, wie Sie Messgeräte mit der App verbinden. Außerdem zeigen wir Ihnen die wichtigsten Grundeinstellungen und Bedienfunktionen in der App auf. Wichtig! Bevor Sie fortfahren, schalten Sie auf Ihrem Smartphone Bluetooth ein. ®... -
Seite 11: Anlernen Eines Messgeräts
Anlernen eines Messgeräts • Um ein neues Messgerät hinzuzufügen, tip- pen Sie auf der Hauptseite der App oben links auf das „+“ (rotes Viereck im Bild). - Seite 12 • Die Suche beginnt automatisch und es wer- den alle verfügbaren Bluetooth -Geräte in der ® Liste angezeigt. • Um das gewünschte Messgerät auszuwäh- len, tippen Sie einfach darauf (oberer Pfeil im Bild). Die Verbindung wird automatisch herge- stellt und die App wechselt automatisch wie- der zur Hauptseite zurück.
- Seite 13 • Mit dem Schiebeschalter (rechtes Viereck im Bild) können Sie den Gerätefilter ein- und ausschalten. Wenn dieser aktiv ist, werden nur kompatible Messgeräte in der Liste ange- zeigt und andere Bluetooth -Geräte ausge- ® blendet. • Um den Scan zu wiederholen, tippen Sie un- ten auf den Button (unterer Pfeil im Bild).
- Seite 14 • Sobald das Messgerät verbunden ist, soll- te die Hauptseite ungefähr wie auf dem Bild aussehen. • Falls das Messgerät einen Messwert anzeigt, ist dieser hier auch in der Anzeige zu sehen.
- Seite 15 • Wenn Sie mehr als ein Messgerät verbunden haben, sollte die Anzeige in der App etwa wie auf dem nachfolgenden Bild aussehen.
-
Seite 16: Übersicht Der Bedienfunktionen Des Messgeräts
Übersicht der Bedienfunk- tionen des Messgeräts • Um auf die Bedienseite des Messgeräts zu wechseln, tippen Sie auf der Hauptseite der App einfach auf die Anzeige des gewünsch- ten Messgeräts. - Seite 17 Bedienseite des Messgeräts Hier erhalten Sie einen kurzen Überblick über die Bedien- und Einstellungsfunktionen des Messgeräts in der App.
- Seite 18 B1 Wechselt zurück auf die Hauptseite der App. B2 Schaltet die Sprachausgabe ein bzw. aus. B3 Zeigt die aktuelle Funktion an: Anzeige Funktion Gleichspannung/-strom Wechselspannung/-strom Messung Widerstand CONT Testen auf Kontinuität DIODE Testen von Dioden Messung Kapazität Messung Frequenz DUTY Messung Tastverhältnis TEMP Messung Temperatur...
- Seite 19 B7 Die diversen Funktionstasten sind gleich zu setzen mit den entsprechenden Tasten/ Funktionen im Messgerät. Die Buttons können dabei kurz und lang gedrückt werden und schalten dabei ver- schiedene Funktionen. B8 Mit diesem Button konfigurieren und star- ten Sie die offline Aufzeichnung des Mess- geräts.
-
Seite 20: Einstellungsseite Des Messgeräts
Einstellungsseite des Messgeräts Hier erhalten Sie einen kurzen Überblick über die Grundeinstellungen des verbundenen Messgeräts. • Um diese Ansicht zu öffnen, tippen Sie auf der Bedienseite des Messgeräts oben rechts auf die drei Punkte (B10). - Seite 21 C1 Mit dem Pfeil wechseln Sie zurück zur Be- dienseite des Messgeräts. C2 Hier können Sie den Namen des verbun- denen Messgeräts ändern. Dieser bleibt auch erhalten, wenn die Verbindung zum Messgerät getrennt wird. Beachten Sie hierzu das Kapitel „Ändern des Namens (C2)“.
-
Seite 22: Ändern Des Namens (C2)
Ändern des Namens (C2) • Um den Namen des Messgeräts zu ändern, tippen Sie auf der Einstellungsseite auf den Button C2, wo auch der aktuelle Name des Messgeräts angezeigt wird. - Seite 23 • Hier tippen Sie dann nochmal auf den Na- men. • Geben Sie anschließend den gewünschten neuen Namen ein. Dieser kann Zahlen, Buch- staben und Unterstriche enthalten. • Zum Speichern tippen Sie oben rechts auf das Symbol.
-
Seite 24: Einstellung Der Alarmfunktion
Einstellung der Alarmfunktion • Um die Schwellenwert Alarmfunktion zu ak- tivieren, tippen Sie auf der Einstellungsseite auf den untersten Schiebebutton C4, so dass dieser rot wird. - Seite 25 • Hier müssen Sie jetzt einen Wert für das un- tere und obere Limit festlegen und auswäh- len, ob ein Alarmton ausgegeben werden soll oder nicht. • In unserem Beispiel legen wir den oberen Wert auf 13,5 V und den unteren auf 10,5 V fest.
- Seite 26 Kommastellen werden in der App mit einem Punkt getrennt. • Tippen Sie hier auf die obere Eingabefläche und geben Sie den Wert des oberen Limits ein. In unserem Beispiel „13.5“ • Tippen Sie jetzt auf die untere Eingabefläche „Unit“.
- Seite 27 • Stellen Sie hier durch nach oben oder unten wischen die gewünschte Messeinheit fest. Für unser Beispiel stellen Sie „V“ ein. • Tippen Sie zum Speichern auf den Button „Save“.
- Seite 28 • Hier sollten nun die von Ihnen eingestellten Werte angezeigt werden. • Tippen Sie zum Speichern auf den Button oben rechts. • Stellen Sie jetzt auf die gleiche Weise im Punkt „Lower limit“ auch ein unteres Limit ein. • Zum Schluss stellen Sie bei „Alarm Mode“ ein, ob ein Alarmton ausgegeben werden soll oder nicht.
- Seite 29 • Auf der Einstellungsseite sollte die Konfigura- tion etwa wie auf dem Bild aussehen. • Wird ein Alarm ausgegeben, blinkt die Anzei- ge auf der Bedienseite rot und je nach Ein- stellung wird auch ein Alarmton auf Ihrem Smartphone ausgegeben.
-
Seite 30: Löschen Eines Messgeräts
Löschen eines Messgeräts • Um ein Messgerät manuell aus der App zu entfernen, wechseln Sie zuerst auf die Haupt- seite der App. • Dort wischen Sie den Anzeigebutton des Messgeräts nach links und tippen anschlie- ßend auf das rote Viereck. •... -
Seite 31: Weitere Funktionen Und Einstellungen
Weitere Funktionen und Einstellungen In diesem Kapitel erklären wir Ihnen, wie Sie die online und offline Aufnahmefunktion des Messgeräts verwenden und geben Ihnen ei- nen kurzen Überblick über die Datendiagramm- Funktion sowie über die Grundeinstellungen der App. Datendiagramm und online Aufnahmefunktion •... -
Seite 32: Übersicht Datendiagramm
Übersicht Datendiagramm Hier erhalten Sie einen kurzen Überblick über die Bedien- und Einstellungsfunktionen des Da- tendiagramms vom Messgerät in der App. - Seite 33 D1 Speichert die aktuellen Daten in eine Da- tei. D2 Zeigt die aktuelle Range des Messgeräts D3 Pausiert die aktuelle Messung bzw. setzt diese wieder fort. D4 Grafische Anzeige. D5 Falls mehrere Messgeräte mit der App verbunden sind, können Sie hier das Messgerät auswählen, dessen Messwerte unter D6 angezeigt werden sollen.
-
Seite 34: Speichern Der Messdaten
D13 Falls mehrere Messgeräte mit der App verbunden sind, können Sie hier das Messgerät auswählen, dessen Messlinie in der grafischen Anzeige (D4) angezeigt werden sollen. D14 Löscht die aktuellen Daten. Die Übertra- gung der Messwerte beginnt wieder bei 1. Speichern der Messdaten •... -
Seite 35: Anzeigen Gespeicherter Messdaten Aus Einer Datei
Anzeigen gespeicherter Messdaten aus einer Datei Um gespeicherte Messdaten wieder im Datendiagramm zu öffnen, muss kein Messgerät über Bluetooth verbunden sein. ® • Um gespeicherte Messdaten wieder im Da- tendiagramm zu öffnen, tippen Sie zuerst un- ten auf „Read File“ (A6) (unteres rotes Vier- eck im Bild). - Seite 36 • Hier tippen Sie als erstes auf „Online record files“ (mittleres rotes Viereck im Bild). • Anschließend wählen Sie durch Tippen die gewünschte Datendatei aus (unteres rotes Viereck im Bild). Hier können Sie neben den online gespeicherten Messdaten auch offline gespeicherte Messdaten einlesen.
- Seite 37 • Um die zuvor ausgewählte Datei einzulesen, tippen Sie auf „Load data“. • Mit den anderen 4 Buttons können Sie (Rei- henfolge wie auf dem Bild), die ausgewählte Datei teilen, die Datei umbenennen (anschlie- ßend den Namen wie gewünscht ändern und oben auf Speichern tippen) und die Datei lö- schen (anschließend noch bestätigen).
- Seite 38 • Jetzt werden die Daten aus der zuvor ausge- wählten Datei im Datendiagramm angezeigt. Die Bedienung erfolgt dabei genauso wie im Online-Datendiagramm. • Um eine andere Datei auszuwählen, tippen Sie auf das Ordnersymbol oben links. • Um diese Ansicht zu verlassen, tippen Sie un- ten auf einen der beiden linken Button.
-
Seite 39: Einstellungen Der App (A6)
Einstellungen der App (A6) • Tippen Sie auf der Hauptseite der App un- ten auf den Button ganz rechts (A6), um die Grundeinstellungen der App zu öffnen. - Seite 40 Hier können Sie das Aufnahme Intervall für das Datendiagramm einstellen. Der Bereich kann zwischen 1S und 1H:59M:59S liegen. Tippen Sie auf den Button und stellen Sie anschließend durch nach oben und unten wischen die Stunden, Minuten und Se- kunden ein. Zum Speichern tippen Sie auf „Save“.
- Seite 41 Hier können Sie den Zeitabstand einstel- len, in dem die automatische Speicherung (E3) erfolgen soll. Der Bereich kann wieder zwischen 1S und 1H:59M:59S liegen. Die Einstellung erfolgt genauso wie beim Aufnahme Intervall. Hier erhalten Sie Informationen zur Versi- on der App. Tippen Sie auf diesen Button, um die App zu schließen.
-
Seite 42: Verwenden Der Offline Aufnahmefunktion
Verwenden der offline Auf- nahmefunktion Mit den unterstützen Messgeräten, können Sie ohne eine Verbindung zur App, Messdaten mit dem Messgerät aufzeichnen und später an die App übertragen. Die Konfiguration und der Start der Aufnahme, erfolgt dabei in der App, während das Messge- rät über Bluetooth verbunden ist. -
Seite 43: Starten Der Offline-Messung
Starten der Offline-Messung • Verbinden Sie das Messgerät über Bluetooth ® und öffnen Sie anschließend die Bedienseite. • Um die Aufnahme der Messwerte zu konfigu- rieren und zu starten, tippen Sie auf den But- ton „Start to record“ (B8) (rotes Viereck im Bild). - Seite 44 • Hier stellen Sie das Intervall in Sekunden ein, in dem die Messwerte erfasst werden sollen und die Anzahl der Messwerte. Aus diesen beiden Werten ergibt sich die max. Zeit, die die Offline-Messung dauern kann. Die Zeit wird oben angezeigt (siehe oberes kleines Viereck im Bild).
- Seite 45 • Geben Sie hier das Intervall in Sekunden ein. 1 bedeutet, dass jede Sekunde eine Messung erfasst wird. • Tippen Sie oben auf den Pfeil nach links, um auf die vorherige Seite zurückzukehren. • Anschließend tippen Sie auf den Button „Record counts(<=10000)“...
- Seite 46 • Wenn alle Werte eingestellt sind, tippen Sie auf den Button unten in der Mitte, um die Off- line-Messung zu starten.
- Seite 47 • Das Messgerät wird automatisch von der App getrennt und die Messung startet.
-
Seite 48: Vorzeitiges Beenden Der Offline-Messung
Vorzeitiges Beenden der Offline-Messung • Wenn Sie das Messgerät wieder mit der App verbinden wollen und die zuvor eingestellte Offline-Messung noch nicht vollständig abge- schlossen ist, muss diese beim Verbinden be- endet werden. • Tippen Sie auf den oberen Button, um die Messung fortzusetzen und keine Verbindung zum Messgerät herzustellen. -
Seite 49: Auslesen Und Auswertung Der Messwerte
Auslesen und Auswertung der Messwerte • Verbinden Sie das Messgerät über Bluetooth ® und öffnen Sie anschließend die Bedienseite. • Um die Messwerte der Offline-Messung aus- zulesen, tippen Sie auf den Button „Record read“ (B6) (rotes Viereck im Bild). - Seite 50 • Tippen Sie hier auf den Button „Save as:“, um den Dateinamen auszuwählen, unter dem die Messwerte auf Ihrem Smartphone gespei- chert werden sollen. • Ändern Sie die vorgeschlagenen Dateinamen wie gewünscht ab und tippen Sie zum Spei- chern oben rechts auf das Speichersymbol.
- Seite 51 • Tippen Sie unten in der Mitte auf den Button „Read data“, um die Offline-Messwerte aus dem Messgerät auszulesen und in einer ZIP- Datei auf Ihrem Smartphone abzuspeichern.
- Seite 52 • Wenn Sie die gerade gespeicherten Wer- te jetzt gleich im Diagramm-Modus anzeigen lassen wollen, tippen Sie unten in der Mitte auf den Button „Display data“. Um die Daten später anzusehen, beachten Sie das Kapitel „Anzeigen gespeicherter Messda- ten aus einer Datei“.
- Seite 53 • Wenn Sie zuvor auf den Button „Display data“ getippt haben, werden die Da- ten aus der Offline-Messung jetzt hier in der Diagramm-Funktion angezeigt. • Die Bedienung ist nahezu identisch, wie bei der Liveansicht. Beachten Sie hierzu das Ka- pitel „Übersicht Datendiagramm“.
