Bedienungsanleitung

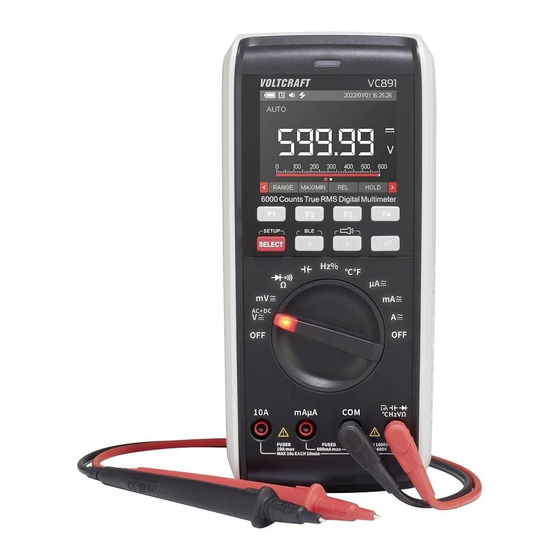

Digital-Multimeter VC891
Best.-Nr. 2576866
Operating Instructions
Digital multimeter VC891
Item No. 2576866
Mode d'emploi
Multimètre numérique VC891
Item No. 2576866
Gebruiksaanwijzing
Digitale multimeter VC891
Item No. 2576866
Seite
2 - 49
Page
50 - 96
Page
97 - 145
Pagina
146 - 190

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VOLTCRAFT VC891

Inhaltszusammenfassung für VOLTCRAFT VC891

  • Seite 1 Bedienungsanleitung Digital-Multimeter VC891 Seite Best.-Nr. 2576866 2 - 49 Operating Instructions Digital multimeter VC891 Page Item No. 2576866 50 - 96 Mode d’emploi Multimètre numérique VC891 Page Item No. 2576866 97 - 145 Gebruiksaanwijzing Digitale multimeter VC891 Pagina Item No. 2576866...

  • Seite 3: Inhaltsverzeichnis

    1 Inhaltsverzeichnis Einführung .....................5 Bestimmungsgemäße Verwendung ...............6 Einzelteilbezeichnung ..................8 Lieferumfang ....................10 Neueste Informationen zum Produkt ............10 Symbolerklärung ..................10 Sicherheitshinweise ..................11 8.1 Allgemein ....................11 8.2 Handhabung ..................12 8.3 Betriebsumgebung .................12 8.4 Betrieb ....................13 Produktbeschreibung ...................14 10 Display-Angaben und Symbole ..............15 11 Messbetrieb ....................18 11.1 Messgerät ein- und ausschalten ............19 11.2 Warnanzeige bei falscher Messbuchsenwahl ........19 11.3 Gleichspannungsmessung „V...
  • Seite 4 12 Zusatzfunktionen ..................30 12.1 RANGE .....................30 12.2 MAX/MIN-Funktion................30 12.3 REL-Funktion ..................30 12.4 HOLD-Funktion .................31 12.5 Auto-Power-Off-Funktion ..............31 12.6 COMP-Funktion ................31 12.7 RECORD-Funktion ................31 12.8 SELECT-Funktion ................32 12.9 SETUP-Funktion ................32 12.10 Taschenlampen-Funktion ..............33 12.11 Bluetooth™-Funktion „BLE“ ..............33 13 Fehlerbehebung ...................34 14 Reinigung und Plege ...................35 14.1 Allgemein ..................35 14.2 Reinigung ..................35 14.3 Batterie- und Sicherungsfach öffnen ..........36...

  • Seite 5: Einführung

    Anwender auch schwierigen Aufgaben gerecht. Voltcraft bietet Ihnen zuverlässige ® Technologie zu einem außergewöhnlich günstigen Preis-Leistungs-Verhältnis. Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit. Viel Spaß mit Ihrem neuen Voltcraft -Produkt! ®...

  • Seite 6: Bestimmungsgemäße Verwendung

    3 Bestimmungsgemäße Verwendung – Messen und Anzeigen der elektrischen Größen im Bereich der Messkatego- rie CAT III bis max. 1000 V bzw. CAT IV bis max. 600V gegen Erdpotential, gemäß EN 61010-1 und allen niedrigeren Kategorien. – Messen von Gleichspannung bis max. 1000 V –...
  • Seite 7 Betrieben wird das Multimeter mit drei handelsüblichen Micro-Batterien (Typ AAA). Der Betrieb ist nur mit dem angegebenen Batterietyp zulässig. Akkus sind aufgrund der geringeren Zellenspannung nicht zulässig. Eine automatische Abschaltung schaltet das Gerät nach einer voreinstellbaren Zeit aus, wenn am Gerät keine Taste gedrückt wurde. Dies verhindert die vorzeitige Ent- ladung der Batterie.

  • Seite 8: Einzelteilbezeichnung

    4 Einzelteilbezeichnung...
  • Seite 9 LED-Taschenlampe Optische Betätigungskontrolle Display, grafikfähig, farbig (1) Systemsymbole (v. l. Batteriestand, Bluetooth™, APO, Sound, Taschenlampe, Blitz für gefährliche Spannung) (2) REC-Anzeige aktiv (3) MAX-MIN-Anzeige aktiv (4) Systemdatum und Uhrzeit (5) HOLD-Anzeige aktiv (6) Relativwertanzeige (7) Anzeige für Gleich-/Wechselstrom (8) Messwertanzeige (9) Anzeige der Messeinheit (10) Bargrafanzeige (11)

  • Seite 10: Lieferumfang

    5 Lieferumfang Digitalmultimeter 2x Sicherheitsmessleitungen mit CAT III/CAT IV Schutzkappen Draht-Temperaturfühler, Typ-K (-20 bis +230 °C) 3x Microbatterien (AAA) Bedienungsanleitung 6 Neueste Informationen zum Produkt Laden neuesten Produktinformationen unter www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.

  • Seite 11: Sicherheitshinweise

    Messkategorie II für Messungen an elektrischen und elektronischen Ger- äten, welche über einen Netzstecker direkt mit Netzspannung versorgt CAT II werden. Diese Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT I zur Messung von Signal- und Steuerspannungen). Messkategorie III für Messungen in der Gebäudeinstallation (z.B. Steck- dosen oder Unterverteilungen).

  • Seite 12: Handhabung

    Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich an unseren technischen Kundendienst oder an sons- tiges Fachpersonal. Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer Fachwerkstatt durchführen. 8.2 Handhabung Gehen Sie stets vorsichtig mit dem Produkt um.

  • Seite 13: Betrieb

    8.4 Betrieb Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben. In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver- bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten. In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten sowie bei Personen mit eingeschränkten physischen und psychischen Fähigkei- ten ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich...

  • Seite 14: Produktbeschreibung

    taktlänge) verwendet werden, um versehentliche Kurzschlüsse während der Messung zu vermeiden. Diese sind im Lieferumfang enthalten bzw. bereits auf den Messspitzen montiert. Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UN- BEDINGT davon ab, das Produkt selbst zu reparieren.
  • Seite 15 Eine zuschaltbare Bluetooth™-Schnittstelle ermöglich den Betrieb über ein Smart- phone/Tablet mit Bluetooth™ LE 4.0-Schnittstelle. Die kostenlose Mess-App kann für Android- oder iOS-Geräte von den üblichen Downloadportalen installiert werden. In der App können auch Messwertaufzeichnungen durchgeführt werden. Ab Android-Version 6.0 oder neuer, ab iOS 11.0. (ab iPhone 5 oder neuer). Drehschalter (E) Die einzelnen Messfunktionen werden über einen Drehschalter angewählt.

  • Seite 16: Display-Angaben Und Symbole

    10 Display-Angaben und Symbole Folgende Symbole und Angaben sind am Gerät oder im Display vorhanden. Andere Symbole können im Display vorhanden sein (Displaytest), diese haben jedoch keine Funktion. TrueRMS Echt-Effektivwertmessung Δ Delta-Symbol für Relativwertmessung (=Bezugswertmessung) Symbol für Mega (exp.6) Symbol für Kilo (exp.3) Ω...
  • Seite 17 Symbol für Gleichstrom Messanschluss Bezugspotenzial Symbol für Taschenlampe Symbol für Bluetooth™-Schnittstelle </> Pfeiltasten um das Funktionsmenü zu verschieben MAX/MIN Hält den maximalen bzw. minimalen Messwert fest COMP Wertvergleich; vergleicht den aktuellen Messwert mit den ge- setzten Maximal -und Minimal-Werten zur schnellen Beurteilung. RECORD Automatische Messwertaufzeichnung.

  • Seite 18: Messbetrieb

    11 Messbetrieb Überschreiten Sie auf keinen Fall die max. zulässigen Eingangs- größen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 33 V ACrms oder 70 V DC an- liegen können! Lebensgefahr! Der Messbetrieb ist nur bei geschlossenem Batterie- und Si- cherungsfach möglich.

  • Seite 19: Messgerät Ein- Und Ausschalten

    11.1 Messgerät ein- und ausschalten Drehen Sie den Drehschalter (E) in die entsprechende Messfunktion. Die Messbereiche werden bis auf die Strommessbereiche automatisch auf den bes- ten Anzeigebereich eingestellt. Beginnen Sie bei der Strommessungen immer mit dem größten Messbereich und schalten bei Bedarf auf einen kleineren Messbereich um.

  • Seite 20: Gleichspannungsmessung „V

    11.3 Gleichspannungsmessung „V “ Zur Messung von Gleichspannungen gehen Sie wie folgt vor: Schalten Sie das DMM ein und wählen die Messfunktion „V “. Im Display erscheint „ “ und die Einheit „V“. Für kleine Spannungen bis max. 600 mV wählen Sie die Messfunktion „mV “...

  • Seite 21: Wechselspannungsmessung „V

    11.4 Wechselspannungsmessung „V “ Zur Messung von Wechselspannungen gehen Sie wie folgt vor: Schalten Sie das DMM ein und wählen die Messfunktion „V “. Drücken Sie die Taste „SELECT“ um in den AC-Bereich umzu- schalten. Im Display erscheint „ “ und die Einheit „V“. Für kleine Spannungen bis max.

  • Seite 22: Loz-Spannungsmessung

    11.6 LoZ-Spannungsmessung Die LoZ-Messfunktion ermöglicht die Gleich- und Wechselspannungsmessung mit niedriger Impedanz (ca. 400 kΩ). Der geringere Innenwiderstand des Messgerätes reduziert die Fehlmessung von Streu- und Phantomspannungen. Der Messkreis wird jedoch stärker belastet als mit der Standard-Messfunktion. Um die LoZ-Messfunktion zu nutzen, drücken Sie während der Spannungsmes- sung die Taste „LoZ“.
  • Seite 23 Führen Sie die Strommessung so schnell als möglich durch. Dauermessungen sind zu vermeiden. Bei einer Messbereichsüberschreitung erfolgt ein optischer und akustischer Alarm. Zur Messung von Gleichströmen (A ) gehen Sie wie folgt vor: Schalten Sie das DMM ein und wählen die Messfunktion „10A“, mA, oder µA“. In der Tabelle sind die unterschiedlichen Messfunktionen und die möglichen Messbereiche ersichtlich.

  • Seite 24: Frequenzmessung/Duty Cycle In

    Zur Messung von Wechselströmen (A~) gehen Sie wie folgt vor. Schalten Sie das DMM ein und wählen die Messfunktion „10A“, mA, oder µA“. Drücken Sie die Taste „SELECT“ um in den AC-Messbereich umzuschalten. Im Display erscheint „ “. Eine erneute Betätigung schaltet wieder zurück usw. Schließen Sie das Messgerät wie bei „Gleichstrommessung“...

  • Seite 25: Widerstandsmessung

    11.9 Widerstandsmessung Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbe- dingt spannungslos und entladen sind. Zur Widerstandsmessung gehen Sie wie folgt vor: Schalten Sie das DMM ein und wählen die Messfunktion „Ω“. Stecken Sie die rote Messleitung in die Ω-Messbuchse, die schwarze Messleitung in die COM-Messbu- chse.

  • Seite 26: Diodentest

    Wenn Sie eine Widerstandsmessung durchführen, achten Sie darauf, dass die Messpunkte, welche Sie mit den Messspitzen zum Messen berühren, frei von Schmutz, Öl, Lötlack oder ähnlichem sind. Solche Umstände können das Messergebnis verfälschen. Die Taste „REL“ funktioniert nur bei einem angezeigten Messwert. Wird „OL“ dargestellt, kann diese Funktion nicht aktiviert werden.

  • Seite 27: Durchgangsprüfung

    Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus. 11.11 Durchgangsprüfung Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbe- dingt spannungslos und entladen sind. Schalten Sie das DMM ein und wählen die Messfunktion Drücken Sie 1x die Taste „SE- LECT“...

  • Seite 28: Kapazitätsmessung

    11.12 Kapazitätsmessung Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbe- dingt spannungslos und entladen sind. Beachten Sie bei Elektrolyt-Kondensatoren unbedingt die Polarität. Schalten Sie das DMM ein und wählen den Messbereich Stecken Sie die rote Messleitung in die V-Messbuchse, die schwarze Messleitung in die COM-Messbu- chse.

  • Seite 29: Temperaturmessung

    11.13 Temperaturmessung Während der Temperaturmessung darf nur der Temperaturfühler der zu messenden Temperatur ausgesetzt werden. Die Arbeitstempera- tur des Messgerätes darf nicht über oder unterschritten werden, da es sonst zu Messfehlern kommen kann. Der Kontakt-Temperaturfühler darf nur an spannungsfreien Ober- flächen verwendet werden.

  • Seite 30: Zusatzfunktionen

    12 Zusatzfunktionen Über die Funktionstasten (F1 - F4) können verschiedene Zusatzfunktionen ak- tiviert werden. Diese Zusatzfunktionen variieren je nach Messfunktion. Bei jedem Tastendruck wird ein akustischer Signalton zur Bestätigung abgegeben. In einigen Messfunktionen sind manche Zusatzfunktionen nicht verfügbar. Diese werden dann dunkelgrau dargestellt und können nicht aktiviert werden.

  • Seite 31: Hold-Funktion

    12.4 HOLD-Funktion Die Hold-Funktion hält den momentan dargestellten Messwert in der Anzeige fest, um diesen in Ruhe ablesen oder protokollieren zu können. Stellen Sie bei der Überprüfung von spannungsführenden Leitern sicher, dass diese Funktion bei Testbeginn deaktiviert ist. Es wird sonst ein falsches Messergebnis vorgetäuscht! Zum Einschalten der Hold-Funktion drücken Sie kurz die Taste „HOLD“;...

  • Seite 32: Select-Funktion

    12.8 SELECT-Funktion Mehrere Messfunktionen sind mit Unterfunktionen (z.B. AC/DC) belegt. Die Unter- funktionen sind im Drehbereich markiert. Um diese anzuwählen drücken Sie die Taste „SELECT“. Jedes Drücken schaltet eine Unterfunktion weiter. 12.9 SETUP-Funktion Über das Setup-Menü können diverse Systemeinstellungen nach Ihren Bedürfnis- sen eingestellt werden.

  • Seite 33: Taschenlampen-Funktion

    Öffnen Sie die App auf Ihrem Smartphone oder Tablet und erstellen ein neues Pro- jekt über das große “Pluszeichen” in der Bildschirmmitte. Wählen Sie in der Liste der verfügbaren Geräte Ihr Messgerät “VC891” aus. Sobald das Messgerät und App sich verbunden haben, wird am Messgerät neben dem Schnittstellensymbol ein Kettensymbol dargestellt.

  • Seite 34: Fehlerbehebung

    13 Fehlerbehebung Fehler Grund Abhilfe Das Multimeter Sind die Batterien Kontrollieren Sie den Zu- funktioniert nicht. verbraucht? stand. Batteriewechsel. Ist eine falsche Mess- Kontrollieren Sie die funktion aktiv (AC/DC)? Anzeige (AC/DC) und schalten die Funktion ggf. um. Wurden die falschen Kontrollieren Sie die Keine Messwert- Messbuchsen ver-...

  • Seite 35: Reinigung Und Plege

    14 Reinigung und Pflege Wichtig: – Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmittel. Diese können zu Schäden am Ge- häuse und zu Fehlfunktionen des Produkts führen. – Tauchen Sie das Produkt nicht in Wasser. 14.1 Allgemein Um die Genauigkeit des Multimeters über einen längeren Zeitraum zu gewähr- leisten, sollte es jährlich einmal kalibriert werden.

  • Seite 36: Batterie- Und Sicherungsfach Öffnen

    Zur Reinigung des Gerätes bzw. des Displays und der Messleitungen nehmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes Reinigungstuch. Las- sen Sie das Gerät komplett abtrocknen, bevor Sie es für den nächsten Messeinsatz verwenden. 14.3 Batterie- und Sicherungsfach öffnen Ein Sicherungs-.

  • Seite 37: Sicherungswechsel

    14.4 Sicherungswechsel Die beiden Stromeingänge sind mit keramischen Hochleistungssicherungen ab- gesichert. Ist keine Messung in diesem Bereich mehr möglich, muss die Sicherung ausgewechselt werden. Zum Auswechseln gehen Sie wie folgt vor: Trennen Sie die angeschlossenen Messleitungen vom Messkreis und von Ihrem Messgerät.
  • Seite 38 Ersetzen Sie die verbrauchten Batterien gegen neue des selben Typs. Setzen Sie die neuen Batterien polungsrichtig in das Batteriefach. Achten Sie auf die Polaritätsangaben im Batteriefach. Verschließen Sie das Gehäuse wieder sorgfältig. Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand. !LEBENSGEFAHR! Lassen Sie keine verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch...

  • Seite 39: Entsorgung

    15 Entsorgung 15.1 Produkt Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt ge- bracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsor- tierten Siedlungsabfall getrennten Erfassung zuzuführen.

  • Seite 40: Batterien/Akkus

    15.2 Batterien/Akkus Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt. Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist.

  • Seite 41: Technische Daten

    16 Technische Daten 16.1 Stromversorgung Betriebsspannung ......3 Micro-Batterien (3x 1,5 V, Typ AAA) 16.2 Umgebungsbedingungen Betriebstemperatur ....... 0 bis +40 °C Betriebsluftfeuchtigkeit ....≤80 % rF (nicht-kondensierend) Lagertemperatur ......-10 bis +60 °C Lagerluftfeuchtigkeit ..... ≤80 % rF (nicht-kondensierend) Betriebshöhe ........

  • Seite 42: Messtoleranzen

    16.4 Messtoleranzen Angabe der Genauigkeit in ±(% der Ablesung + Anzeigefehler in Counts (= Anzahl der kleinsten Stellen)). Die Genauigkeit gilt ein Jahr lang bei einer Temperatur von +23°C (± 5°C), bei einer rel. Luftfeuchtigkeit von kleiner als 80%, nicht kondensie- rend.
  • Seite 43 Wechselspannung V/AC Bereich Auflösung Genauigkeit 600,00 mV* 0,01 mV 45 Hz -1 kHz ±(0,4% + 40) >1 kHz - 10 kHz ±(1,2% + 40) >10 kHz -20 kHz ± nicht spezifiziert >20 kHz -100 kHz ± nicht spezifiziert 6,0000 V 0,0001 V 45 Hz -1 kHz ±(0,4% + 40) >1 kHz - 10 kHz ±(1,2% + 40)
  • Seite 44 TrueRMS Scheitelwert für Nicht-Sinusförmige Signale zzgl. Toleranzaufschlag: CF >1,0 - 2,0 + 3% CF >2,0 - 2,5 + 5% CF >2,5 - 3,0 + 7% LoZ Niedrigimpedanzmessung Bereich Auflösung Genauigkeit 6 - 1000 V 0,1 V ±(2% + 3) DC oder 45 Hz - 1 kHz Überlastschutz 1000 V;...
  • Seite 45 Gleichstrom A/DC Bereich Auflösung Genauigkeit 600,00 µA 0,01 µA ±(0,2% + 10) 6000,0 µA 0,1 µA ±(0,2% + 5) 60,000 mA 0,001 mA ±(0,2% + 10) 600,00 mA 0,01 mA ±(0,2% + 5) 6,0000 A 0,0001 A ±(0,8% + 10) 10,000 A 0,001 A ±(1,0% + 10)
  • Seite 46 Wechselstrom A/AC Bereich Auflösung Genauigkeit 600,00 µA 0,01 µA 45 Hz - 1 kHz ±(0,5% + 30) >1 kHz - 10 kHz ±(1,0% + 30) 6000,0 µA 0,1 µA 45 Hz - 1 kHz ±(0,5% + 30) >1 kHz - 10 kHz ±(1,0% + 30) 60,000 mA 0,001 mA 45 Hz - 1 kHz ±(0,5% + 30)
  • Seite 47 Widerstand Bereich Auflösung Genauigkeit 600,00 Ω* 0,01 Ω ±(0,1% + 10) 6,0000 kΩ* 0,0001 kΩ ±(0,15% + 5) 60,000 kΩ 0,001 kΩ ±(0,15% + 5) 600,00 kΩ 0,01 kΩ ±(0,2% + 5) 6,0000 MΩ 0,0001 MΩ ±(0,4% + 10) 60,000 MΩ 0,001 MΩ...
  • Seite 48 Frequenz „Hz“ (elektronisch) Bereich Auflösung Genauigkeit 60,000 Hz 0,001 Hz 600,00 Hz 0,01 Hz 6,0000 kHz 0,0001 kHz 60,000 kHz 0,001 kHz ±(0,02% + 6) 600,00 kHz 0,01 kHz 6,0000 MHz 0,0001 MHz 60,000 MHz 0,001 MHz Signalpegel (ohne Gleichspannungsanteil): ≤100 kHz: 0,5 - 20 Vrms >100 kHz - 1 MHz: 0,6 - 20 Vrms >1 MHz: 0,8 - 20 Vrms...
  • Seite 49 Akust. Durchgangsprüfer Messbereich Auflösung 1000,0 Ω 0,1 Ω Die Widerstandsschwelle kann auf 1~1000 Ω eingestellt werden. Überlastschutz: 1000 V Prüfspannung ca. 1 V Prüfstrom 0,5 mA Temperatur Bereich Auflösung Genauigkeit* -40 bis <+40 °C 0,1 °C ±(2,0% + 30) +40 bis ~ +400 °C 0,1 °C ±(1,0% + 20) +400 bis +1000 °C...
  • Seite 50 1 Table of contents Introduction ....................49 Intended use ....................50 Product overview ..................52 Delivery content ...................54 Latest product information ................54 Explanation of symbols ................54 Safety information ..................55 8.1 General information ................55 8.2 Handling ....................56 8.3 Operating environment ................56 8.4 Operation ....................57 Product description ..................58 10 Display elements and symbols ..............60 11 Taking measurements ..................61...
  • Seite 51 12 Additional functions ..................73 12.1 RANGE function................73 12.2 MAX/MIN function ................73 12.3 REL function ..................73 12.4 HOLD function ..................74 12.5 Automatic shut-off function ...............74 12.6 SELECT function ................74 12.7 SETUP function ................74 12.8 Torch function..................75 13 Troubleshooting ...................76 14 Cleaning and care ..................77 14.1 General information ................77 14.2 Cleaning ....................77 14.3 Opening the battery and fuse compartment........78...

  • Seite 52: Introduction

    Voltcraft offers you reliable ® technology at an extraordinarily favourable cost-performance ratio. We are confident that starting to use Voltcraft will also be the beginning of a long, successful relationship. We hope you enjoy your new Voltcraft product! ®...

  • Seite 53: Intended Use

    3 Intended use – Measures and displays electrical parameters in the measurement category CAT III (up to 1000 V) or CAT IV (up to 600 V) against earth potential. Com- plies with the EN 61010-1 standard and all lower categories. –...
  • Seite 54 The multimeter is powered by three standard micro batteries (type AAA). Only use batteries of the specified type. Rechargeable batteries have a lower capacity and should not be used. The device switches off automatically after a preset time if no buttons are pressed. This prevents the battery from draining.

  • Seite 55: Product Overview

    4 Product overview...
  • Seite 56 LED torch Optical actuation control Colour display, graphics compatible (1) System symbols (from left to right: battery level, Bluetooth™, APO, sound, torch, lightning for dangerous voltage) (2) REC display, active (3) MAX/MIN display, active (4) System date and time (5) HOLD display, active (6) Relative value display (7) DC/AC current display (8) Measurement display...

  • Seite 57: Delivery Content

    5 Delivery content Digital multimeter 2x safety test leads with CAT III/CAT IV protective caps Wire temperature probe, type-K (-20 to +230 °C) 3x micro batteries (AAA) Operating instructions 6 Latest product information Download latest product information www.conrad.com/downloads or scan the QR code shown. Fol- low the instructions on the website.

  • Seite 58: Safety Information

    Measurement Category II: For measuring circuits of electrical and elec- tronic equipment that is directly supplied with a mains voltage via a CAT II mains plug. This category also includes all lower categories (e.g. CAT I for measuring signal and control voltages). Measurement Category III: For measuring circuits of installations in buildings (e.g.

  • Seite 59: Handling

    8.2 Handling Please handle the product carefully. Impact, shocks or a fall even from a low height can damage the product. To prevent an electric shock, do not touch the measuring points when taking measurements, either directly or indirectly. When taking measurements, do not touch any area beyond the grip markings on the probe tips.

  • Seite 60: Operation

    8.4 Operation Consult an expert when in doubt about the operation, safety or connection of the device. For installations in industrial facilities, follow the accident prevention regulations for electrical systems and equipment issued by the national safety organisation or the corresponding national authority. In schools, educational facilities, and hobby and DIY workshops, meters must be used under the responsible supervision of qualified personnel.

  • Seite 61: Product Description

    If it is no longer possible to operate the product safely, stop using it and prevent unauthorised use. DO NOT attempt to repair the product yourself. Safe opera- tion can no longer be guaranteed if the product: – is visibly damaged, –...
  • Seite 62 Control dial (E) Individual measurement modes are selected using the control dial. Automatic range selection (“Autorange”) is enabled in most measurement modes. The measurement range will be selected automatically. The current measurement ranges must be set manually. Always start current measurements with the largest measurement range, and then switch to a smaller range if necessary.

  • Seite 63: Display Elements And Symbols

    10 Display elements and symbols The following symbols and letters appear on the device/display. Other symbols may appear on the display (display test), but these have no function. True RMS True effective measurement Δ Delta symbol for relative measurement (= reference measure- ment).
  • Seite 64 Direct current symbol Connection for reference potential Torch symbol Bluetooth™ interface symbol </> Arrow buttons to navigate through the function menu MAX/MIN Hold the maximum or minimum measurement COMP Value comparison; compare the current measurement with the set maximum and minimum measurements for a quick assess- ment.

  • Seite 65: Taking Measurements

    11 Taking measurements Never exceed the maximum permitted input values. Never touch circuits or parts of circuits when they may contain voltages greater than 33 V/ACrms or 70 V/DC! Danger to life! Measurements can only be taken when the battery and fuse com- partment is closed.

  • Seite 66: Switching The Multimeter On And Off

    11.1 Switching the multimeter on and off Turn the control dial (E) to select the desired mode. The optimal measurement range is automatically selected (except in current mode). When measuring a current, always start with the largest measurement range, and then switch to a smaller range if necessary.

  • Seite 67: Dc Voltage Mode "V

    11.3 DC voltage mode (“V ” Proceed as follows to measure DC voltages: Turn the multimeter on and select “V ” mode. “ ” and “V” will appear on the display. For lower voltages up to max. 600 mV, select the “mV”...

  • Seite 68: Ac Voltage Mode "V

    11.4 AC voltage mode “V ” Proceed as follows to measure AC voltages: Turn the multimeter on and select “V ” mode. Press the “SELECT” button to switch to “AC” mode. “ ” and “V” will appear on the display. For lower voltages up to max.

  • Seite 69: Loz Voltage Mode

    11.6 LoZ voltage mode LoZ mode allows you to measure DC and AC voltages with a low impedance (ap- prox. 400 kΩ). In this mode, the multimeter lowers the internal resistance to prevent “phantom” voltage readings. As a result, the circuit is more heavily loaded than in the standard measurement mode.
  • Seite 70 Current measurements should be made as quickly as possible. Avoid taking measurements for prolonged periods. An optical and acoustic alarm is triggered when the measurement range is exceeded. Proceed as follows to measure direct currents (A Switch the multimeter on and select “10A, mA, or µA” mode. The table shows the different measurement modes and the corresponding measurement ranges.

  • Seite 71: Measuring Frequency/Duty Cycle In

    Proceed as follows to measure alternating currents (A~): Switch the multimeter on and select “10A, mA, or µA” mode. Press the “SE- LECT” button to switch to AC mode. The display shows “ ”. Press the “SE- LECT” button again to switch back to DC mode. Connect the multimeter to the corresponding measuring inputs and the measur- ing circuit as described in “DC measurement”...

  • Seite 72: Measuring Resistance

    11.9 Measuring resistance Make sure that all objects that you wish to measure (including cir- cuit components, circuits and component parts) are disconnected and discharged. Follow the steps below to measure the resistance: Turn on the multimeter and select the “Ω” measurement mode. Insert the red test lead into the Ω...

  • Seite 73: Diode Test

    When taking a resistance measurement, make sure that the points that come into contact with the probe tips are free from dirt, oil, solder and other impuri- ties. These substances may distort the result. The “REL” button only works when a measurement is displayed. It cannot be used when “OL”...

  • Seite 74: Continuity Test

    After measuring, remove the test leads from the measured object and turn the multimeter off. 11.11 Continuity test Make sure that all objects that you wish to measure (including cir- cuit components, circuits and component parts) are disconnected and discharged. Turn the multimeter on and select measurement mode Press the “SELECT”...

  • Seite 75: Measuring Capacitance

    11.12 Measuring capacitance Make sure that all objects that you wish to measure (including cir- cuit components, circuits and component parts) are disconnected and discharged. Always pay attention to the polarity when using electrolytic capaci- tors. Turn the multimeter on and select the measurement range Plug the red test lead into the V measurement socket and the black...

  • Seite 76: Temperature Measurement

    11.13 Temperature measurement During temperature measurement, only the temperature probe may be exposed to the temperature to be measured. The working temperature of the measuring instrument must not be exceeded or fallen short of, otherwise measurement errors may occur. The contact temperature probe may only be used on stress-free surfaces.

  • Seite 77: Additional Functions

    12 Additional functions You can use the function buttons (F1 to F4) to enable a range of different functions. The multimeter beeps each time you press a button. Some additional functions are not available in some measurement modes. The unavailable functions are high- lighted in dark grey and cannot be activated.

  • Seite 78: Hold Function

    12.4 HOLD function This function freezes the current reading on the display so that you can record it for future reference. When testing live wires, ensure that this function is disabled before taking any measurements. Otherwise, a false measuring result is simulated! Press the “HOLD”...
  • Seite 79 12.8 SELECT function Some measurement modes have additional sub-modes. The sub-modes are marked in grey around the control dial. To switch to a sub-mode, press the “SELECT” button. Press the button again to switch to the next sub-mode. 12.9 SETUP function The setup menu serves to configure various system parameters according to your needs.

  • Seite 80: Torch Function

    Open the app on your smartphone or tablet and create a new project by tapping on the large “plus sign” in the middle of the screen. Select your meter “VC891” from the list of available devices. A chain symbol displayed next to the interface symbol indicates that the meter is connected with the app.

  • Seite 81: Troubleshooting

    13 Troubleshooting Error Possible cause Solution The multimeter does not Are the batteries Check the status. Re- work. empty? place the batteries. Have you selected the Check the display (AC/ wrong measurement DC) and select another mode (AC/DC)? mode if necessary. Did you use the wrong Check that the test leads The measured value...

  • Seite 82: Cleaning And Care

    14 Cleaning and care Important: – Do not use aggressive cleaning agents, rubbing alcohol or other chemi- cal solutions. They can damage the housing and can cause the product to malfunction. – Do not immerse the product in water. 14.1 General information The multimeter should be calibrated once a year to ensure that measurements re- main accurate.

  • Seite 83: Opening The Battery And Fuse Compartment

    Use a clean, damp, lint-free and antistatic cloth to clean the device, display and test leads. Allow the device to dry completely before using it again. 14.3 Opening the battery and fuse compartment For safety reasons, fuses and batteries may only be replaced after all test leads were removed from the multimeter.

  • Seite 84: Changing The Fuse

    14.4 Changing the fuse The two current measuring inputs are equipped with high-performance ceramic fus- es. If you cannot take measurements in this range, you will need to replace the fuse. Proceed as follows to replace the fuse: Disconnect the test leads from the measurement circuit and the multimeter. Power the multimeter off.
  • Seite 85 Replace the used batteries with new ones of the same type. Insert the new bat- teries into the battery compartment with the correct polarity. Pay attention to the polarity markings in the battery compartment. Carefully replace the battery compartment cover. Never operate the measuring device when it is open.

  • Seite 86: Disposal

    15 Disposal 15.1 Product All electrical and electronic equipment placed on the European market must be labelled with this symbol. This symbol indicates that this device should be disposed of separately from unsorted municipal waste at the end of its service life. Owners of WEEE shall dispose of it separately from unsorted municipal waste.

  • Seite 87: Rechargeable) Batteries

    15.2 Batteries/rechargeable batteries Remove any inserted batteries and dispose of them separately from the product. You as the end user are required by law (Battery Ordinance) to return all used batter- ies/rechargeable batteries. Disposing of them in the household waste is prohibited. Batteries/rechargeable batteries containing hazardous substances are labelled with this symbol to indicate that disposal in household waste is forbidden.

  • Seite 88: Technical Data

    16 Technical data 16.1 Power supply Operating voltage ......3 micro batteries (3x 1.5 V, type AAA) 16.2 Ambient conditions Operating temperature ....0 to 40 °C Operating humidity ....... ≤80 % RH (non-condensing) Storage temperature ..... -10 to +60 °C Storage humidity ......

  • Seite 89: Measurement Tolerances

    16.4 Measurement tolerances Accuracy in ± (% of reading + display error in counts (= number of smallest points)). These accuracy readings are valid for one year at a temperature of +23 °C (± 5 °C) and relative humidity of less than 80 % (non-condensing). If the multimeter is used outside of this temperature range, use the following coefficient to calculate the accuracy.
  • Seite 90 Alternating voltage (V/AC) Range Resolution Accuracy 600.00 mV* 0.01 mV 45 Hz -1 kHz ±(0.4% + 40) >1 kHz - 10 kHz ±(1.2% + 40) >10 kHz -20 kHz not specified >20 kHz -100 kHz not specified 6.0000 V 0.0001 V 45 Hz -1 kHz ±(0.4% + 40) >1 kHz - 10 kHz ±(1.2% + 40) >10 kHz -20 kHz ±(2.5% + 40)
  • Seite 91 TrueRMS peak for non-sinusoidal signals plus tolerance: CF >1.0 - 2.0 + 3% CF >2.0 - 2.5 + 5% CF >2.5 - 3.0 + 7% Low impedance measurement (LoZ) Range Resolution Accuracy 6 - 1000 V 0.1 V ±(2% + 3) DC or 45 Hz - 1 kHz 1000 V overload protection;...
  • Seite 92 Direct current (A/DC) Range Resolution Accuracy 600.00 µA 0.01 µA ±(0.2% + 10) 6000.0 µA 0.1 µA ±(0.2% + 5) 60.000 mA 0.001 mA ±(0.2% + 10) 600.00 mA 0.01 mA ±(0.2% + 5) 6.0000 A 0.0001 A ±(0.8% + 10) 10.000 A 0.001 A ±(1.0% + 10)
  • Seite 93 Alternating current (A/AC) Range Resolution Accuracy 600.00 µA 0.01 µA 45 Hz - 1 kHz ±(0.5% + 30) >1 kHz - 10 kHz ±(1.0% + 30) 6000.0 µA 0.1 µA 45 Hz - 1 kHz ±(0.5% + 30) >1 kHz - 10 kHz ±(1.0% + 30) 60.000 mA 0.001 mA 45 Hz - 1 kHz ±(0.5% + 30)
  • Seite 94 Resistance Range Resolution Accuracy 600.00 Ω* 0.01 Ω ±(0.1% + 10) 6.0000 kΩ* 0.0001 kΩ ±(0.15% + 5) 60.000 kΩ 0.001 kΩ ±(0.15% + 5) 600.00 kΩ 0.01 kΩ ±(0.2% + 5) 6.0000 MΩ 0.0001 MΩ ±(0.4% + 10) 60.000 MΩ 0.001 MΩ...
  • Seite 95 Frequency “Hz” (electronic) Range Resolution Accuracy 60.000 Hz 0.001 Hz 600.00 Hz 0.01 Hz 6.0000 kHz 0.0001 kHz 60.000 kHz 0.001 kHz ±(0.02% + 6) 600.00 kHz 0.01 kHz 6.0000 MHz 0.0001 MHz 60.000 MHz 0.001 MHz Signal level (without direct voltage component): ≤100 kHz: 0.5 - 20 Vrms >100 kHz –...
  • Seite 96 Acoustic Continuity tester Measurement range Resolution 1000.0 Ω 0.1 Ω Resistance threshold can be set as 1~1000 Ω Overload protection: 1000 V Test voltage approx. 1 V Test current 0.5 mA Temperature Range Resolution Accuracy* -40 to <+40 °C 0.1 °C ±(2.0% + 30) +40 ~ +400 °C 0.1 °C...
  • Seite 97 1 Table des matières Introduction ....................99 Utilisation prévue ..................100 Désignation du dispositif ................102 Contenu de l’emballage ................104 Dernières informations sur le produit ............104 Explication des symboles ................104 Consignes de sécurité ................105 8.1 Généralités ..................106 8.2 Manipulation ..................106 8.3 Environnement de fonctionnement ............106 8.4 Mise en service ..................107 Description du produit ................108 10 Indications apparaissant à...
  • Seite 98 12 Fonctions supplémentaires ................124 12.1 RANGE ...................124 12.2 Fonction MAX/MIN ................124 12.3 Fonction REL ..................124 12.4 Fonction HOLD ................125 12.5 Fonction d’arrêt automatique ............125 12.6 Fonction COMP ................125 12.7 Fonction RECORD................125 12.8 Fonction SELECT ................126 12.9 Fonction SETUP ................126 12.10 Fonction lampe de poche..............127 12.11 Fonction Bluetooth™...

  • Seite 99: Introduction

    ® logie fiable à un rapport qualité-prix particulièrement avantageux. Nous en sommes convaincus : votre premier contact avec Voltcraft marque le début d’une coopération efficace de longue durée. Nous vous souhaitons beaucoup de plaisir avec votre nouveau produit Voltcraft ®...

  • Seite 100: Utilisation Conforme

    3 Utilisation conforme – Mesure et affichage des valeurs électriques dans la catégorie de mesure CAT III jusqu’à 1 000 V max. ou la catégorie de mesure CAT IV jusqu’à 600 V max. par rapport au potentiel de terre, selon la norme EN 61010-1 y compris les catégories de mesure inférieures.
  • Seite 101 Le multimètre fonctionne avec trois micropiles standard (type AAA). L’appareil est conçu pour fonctionner uniquement avec le type de pile indiqué. Les piles ne sont pas utilisées en raison de la tension basse des cellules. Après une durée prédéfinie, l’appareil s’éteint automatiquement si vous n’avez ap- puyé...

  • Seite 102: Désignation Des Pièces Détachées

    4 Désignation des pièces détachées...
  • Seite 103 Lampe de poche à LED Contrôle optique de l‘actionnement Écran, graphique, couleur (1) Icônes du système (de gauche à droite : niveau de la pile, Bluetooth™, APO, son, lampe de poche, flash pour tension dangereuse) (2) Indicateur REC actif (3) Indicateur MAX-MIN actif (4) Date et heure du système (5) Indicateur HOLD actif (6) Affichage de la valeur relative...

  • Seite 104: Contenu De L'emballage

    5 Contenu de l’emballage Multimètre numérique 2 fils de mesure de sécurité avec capuchon de protection CAT III/CAT IV Sonde de température filaire, type K (de -20 à +230 °C) 3 piles micro (AAA) Mode d’emploi 6 Dernières informations sur le produit Téléchargez les modes d’emploi actualisés via le lien www.

  • Seite 105: Consignes De Sécurité

    Catégorie de mesure II pour des relevés de mesure sur les appareils électriques et électroniques, qui sont alimentés via une fiche secteur di- rectement reliée à la tension de réseau. Cette catégorie comprend aussi CAT II toutes les catégories inférieures (p. ex CAT I pour la mesure des tensions des signaux et des commandes).

  • Seite 106: Généralités

    8.1 Généralités Ce produit n’est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques. Ne pas laisser le matériel d’emballage sans surveillance. Cela pourrait consti- tuer un jouet très dangereux pour les enfants. Si vous avez des questions auxquelles ce document ne répond pas, veuillez vous adresser à...

  • Seite 107: Mise En Service

    8.4 Mise en service Adressez-vous à un technicien spécialisé si vous avez des doutes concernant la manipulation, la sécurité ou le branchement de l’appareil. Dans les installations industrielles, il convient d’observer les directives en ma- tière de prévention des accidents relatives aux installations et aux matériels électriques prescrites par les associations professionnelles.

  • Seite 108: Description Du Produit

    pointes de mesure (longueur de contact libre de 4 mm max.) afin d’éviter les courts-circuits accidentels pendant la mesure. Celles-ci sont incluses dans la livraison ou déjà montées sur les pointes de mesure. Si une utilisation en toute sécurité n’est plus possible, cessez d’utiliser le produit et protégez-le contre toute utilisation accidentelle.
  • Seite 109 Une interface Bluetooth™ commutable permet le fonctionnement via un smart- phone ou une tablette avec interface Bluetooth™ LE 4.0. L’application de mesure gratuite peut être installée pour les appareils Android ou iOS à partir des portails de téléchargement habituels. Des enregistrements de valeurs de mesure peuvent également être effectués dans l’application.

  • Seite 110: Indications Apparaissant À L'écran Et Symboles

    10 Indications apparaissant à l’écran et symboles Les symboles et indications suivants sont disponibles sur l’appareil ou à l’écran. D’autres symboles peuvent être disponibles à l’écran (test d’écran), mais n’ont ce- pendant aucune fonction. TrueRMS Mesure de valeur efficace réelle Δ...
  • Seite 111 Symbole de le test de diodes Symbole du contrôleur acoustique de continuité Symbole de la plage de mesure de capacité Symbole du courant alternatif Symbole du courant continu Potentiel de référence du raccord de mesure Symbole de la lampe de poche Symbole pour l’interface Bluetooth™...

  • Seite 112: Mode De Mesure

    11 Mode de mesure Ne dépassez en aucun cas les valeurs d’entrée maximales admis- sibles. Ne touchez aucun circuit ou aucune partie des circuits en présence de tensions supérieures à 33 V/CA rms ou à 70 V/CC. Dan- ger de mort ! La prise de mesure est possible uniquement lorsque le comparti- ment à...

  • Seite 113: Allumer Et Éteindre L'appareil De Mesure

    11.1 Allumer et éteindre l’appareil de mesure Tournez le bouton rotatif (E) jusqu’à la fonction de mesure correspondante. À part les plages de mesure de courant, les autres plages de mesure se règlent automatiquement sur la meilleure plage d’affichage. Pour les mesures de courant, commencez toujours avec la plus grande plage de mesure et commutez sur une plage de mesure plus petite en cas de besoin.

  • Seite 114: Mesure De La Tension Continue « V

    11.3 Mesure de la tension continue « V » Pour mesurer les tensions continues, procédez comme suit : Allumez le DMM et sélectionnez la fonction de mesure « V ». L’écran affiche « » et l’unité « V ». Sélectionnez la fonction de mesure «...

  • Seite 115: Mesure De La Tension Alternative « V

    11.4 Mesure de la tension alternative « V » Pour mesurer les tensions alternatives, procédez comme suit : Allumez le DMM et sélectionnez la fonction de mesure « V ». Ap- puyez sur la touche SELECT pour passer à la plage CA. L’écran af- fiche «...

  • Seite 116: Mesure De La Tension Loz

    11.6 Mesure de la tension LoZ La fonction de mesure LoZ permet la mesure de tension continue et alternative avec une impédance faible (env. 400 kΩ). La faible résistance interne de l’appareil de me- sure réduit les erreurs de mesure liées aux tensions fantômes et parasites. Le circuit de mesure est toutefois plus fortement chargé...
  • Seite 117 Effectuez la mesure du courant le plus rapidement possible. Des mesures continues doivent être évitées. En cas de dépassement de la plage de mesure, un signal d'alarme visuel et sonore est émis. Pour mesurer les courants continus (A ), procédez comme suit : Activez la DMM et sélectionnez la fonction de mesure «...

  • Seite 118: Mesure De La Fréquence/Cycle D'utilisation En

    Pour mesurer des courants alternatifs (A~), procédez comme suit : Activez la DMM et sélectionnez la fonction de mesure « 10 A », mA ou « µA ». Pour passer à la plage de mesure CA, appuyez sur « SELECT». L’écran affiche «...

  • Seite 119: Mesure De La Résistance

    11.9 Mesure de la résistance Assurez-vous que tous les éléments de circuit, tous les circuits et composants à mesurer, ainsi que d'autres objets de mesure sont bien hors tension et déchargés. Pour la mesure de la résistance, procédez comme suit : Allumez le DMM et sélectionnez la fonction de mesure «...

  • Seite 120: Test De Diode

    Lorsque vous effectuez une mesure de résistance, veillez à ce que les points de mesure que vous touchez avec les pointes de mesure soient exempts de saleté, d’huile, de vernis soudable ou d’autres produits similaires. Ce genre de facteurs peut en effet fausser le résultat de la mesure. La touche «...

  • Seite 121: Test De Continuité

    Lorsque la mesure est terminée, débranchez les câbles de mesure de l’objet à mesurer et éteignez le DMM. 11.11 Test de continuité Assurez-vous que tous les éléments de circuit, tous les circuits, composants à mesurer et autres objets de mesure sont bien hors tension.

  • Seite 122: Mesure De La Capacité

    11.12 Mesure de la capacité Assurez-vous que tous les éléments de circuit, tous les circuits, composants à mesurer et autres objets de mesure sont bien hors tension. Respectez impérativement la polarité des condensateurs électroly- tiques. Allumez le DMM et choisissez la plage de mesure Enfichez le câble de mesure rouge dans la douille de mesure V et le...

  • Seite 123: Mesure De La Température

    11.13 Mesure de la température Seule la sonde de température doit être exposée à la température à mesurer pendant la mesure. La température de fonctionnement de l’instrument de mesure ne doit pas être dépassée ou non atteinte, sous risque d’entraîner des erreurs de mesure. La sonde de température à...

  • Seite 124: Fonctions Supplémentaires

    12 Fonctions supplémentaires Les touches de fonction (F1 - F4) servent à activer différentes fonctions supplémen- taires. Ces fonctions supplémentaires varient en fonction de la fonction de mesure. À chaque pression sur la touche, un signal sonore de confirmation retentit. Dans certaines fonctions de mesure, la plupart des fonctions supplémentaires ne sont pas disponibles.

  • Seite 125: Fonction Hold

    12.4 Fonction HOLD La fonction Hold gèle la valeur actuelle mesurée, vous permettant ainsi de lire cette mesure tranquillement ou d’établir un protocole. Lors de la vérification de conducteurs sous tension, assurez-vous que cette fonction est désactivée au début du test. Dans le cas con- traire, un résultat de mesure inexact sera affiché...

  • Seite 126: Fonction Select

    12.8 Fonction SELECT Plusieurs fonctions de mesure comportent des sous-fonctions (par exemple CA/ CC). Les sous-fonctions sont marquées sur la plage de rotation. Pour les sélection- ner, appuyez sur la touche « SELECT ». Chaque pression fait passer à la sous- fonction suivante.

  • Seite 127: Fonction Lampe De Poche

    à partir de là. Un smartphone ou une tablette avec interface Bluetooth™ LE 4.0 est nécessaire pour le fonctionnement de l’interface. L’application VOLTCRAFT VC800 est disponi- ble gratuitement sur Google Playstore ou Apple Appstore et doit être installée pour le fonctionnement.
  • Seite 128 « signe plus » situé au centre de l’écran. Sélectionnez votre appareil de mesure « VC891 » dans la liste des appareils disponibles. Une fois l’appareil de mesure et l’application connectés, un symbole d’interface s’affiche sur l’appareil de mesure à...

  • Seite 129: Dépannage

    13 Dépannage Erreur Raison Solution Le multimètre Les piles sont-elles Vérifiez l’état des piles. ne fonctionne pas. vides ? Remplacez les piles. Une fonction de Vérifiez l’affichage (AC/ mesure inappropriée DC) et commutez la fonc- est-elle activée (AC/ tion si nécessaire. DC) ? Aucun changement de Avez-vous utilisé...

  • Seite 130: Nettoyage Et Entretien

    14 Nettoyage et entretien Important : – N’utilisez pas de produits de nettoyage agressifs, d’alcool de nettoyage ou d’autres solvants chimiques. Ils peuvent endommager le boîtier et entraîner un fonctionnement défectueux du produit. – Le produit ne doit en aucun cas être plongé dans l'eau. 14.1 Généralités Afin de garantir la précision du multimètre sur une longue durée, il doit être étalonné...

  • Seite 131: Ouverture Du Compartiment À Piles Et À Fusibles

    Pour nettoyer l’appareil ou l’écran d’affichage ainsi que les câbles de mesure, uti- lisez un chiffon de nettoyage propre et non pelucheux, antistatique et légèrement humidifié. Laissez l’appareil sécher complètement avant de l’utiliser pour une nou- velle lecture de mesure. 14.3 Ouverture du compartiment à...

  • Seite 132: Remplacement Du Fusible

    14.4 Remplacement du fusible Les deux entrées de courant sont protégées par des fusibles en céramiques haute tension. S’il n’est plus possible d’effectuer une mesure dans cette plage, vous devez remplacer le fusible. Procédez comme suit pour changer le fusible : Débranchez les câbles de mesure du circuit de mesure et de l’appareil de mesure.
  • Seite 133 Remplacez les piles usagées par des piles neuves du même type. Installez les piles neuves en respectant les polarités indiquées dans le compartiment à piles. Veillez à respecter la polarité indiquée dans le compartiment à pile. Refermez soigneusement le boîtier. Ne faites jamais fonctionner l’appareil de mesure lorsqu’il est ou- vert.

  • Seite 134: Produit

    15 Élimination 15.1 Produit Tous les équipements électriques et électroniques mis sur le marché eu- ropéen doivent être marqués de ce symbole. Ce symbole indique qu'à la fin de sa durée de vie, cet appareil doit faire l’objet d’une collecte séparée des déchets ménagers non triés.

  • Seite 135: Piles/Accumulateurs

    15.2 Piles/accumulateurs Retirez les piles/accus éventuellement insérés et éliminez-les séparément du pro- duit. Le consommateur final est légalement tenu (ordonnance relative à l’élimination des piles usagées) de rapporter toutes les piles/accumulateurs ; il est interdit de les jeter dans les ordures ménagères. Les piles/accumulateurs qui contiennent des substances toxiques sont caractérisées par les symboles ci-contre qui indiquent l’interdiction de les jeter dans les ordures ménagères.

  • Seite 136: Données Techniques

    16 Données techniques 16.1 Alimentation Tension de fonctionnement ... 3 piles micro (3x 1,5 V, type AAA) 16.2 Conditions ambiantes Température de service ....de 0 à + 40 °C Humidité de fonctionnement ..≤80 % HR (sans condensation) Température de stockage ..... de - 10 à + 60 °C Humidité...

  • Seite 137: Tolérances De Mesure

    16.4 Tolérances de mesure Indication de précision en ± (pourcentage de lecture + erreur d’affichage en points = nombre des plus petits chiffres). La précision est valable pendant un an à une température de + 23 °C (± 5 °C) avec une humidité relative de l’air inférieure à 80 %, sans condensation.
  • Seite 138 Tension alternative V/CA Plage Résolution Précision 600,00 mV* 0,01 mV 45 Hz -1 kHz ±(0,4 % + 40) > 1 kHz - 10 kHz ±(1,2 % + 40) > 10 kHz -20 kHz ±non spécifié > 20 kHz -100 kHz ± non spécifié 6,0000 V 0,0001 V 45 Hz -1 kHz ±(0,4 % + 40)
  • Seite 139 *disponible seulement via la fonction de mesure « mV » Plage de mesure spécifiée : 10 - 100 % de la plage de mesure Protection contre la surcharge 1000 V ; impédance : ≥10 MΩ Si l’entrée de mesure est court-circuitée, il est possible que l'écran indique un affichage de 10 points.
  • Seite 140 Tension mixte V/AC+DC Plage Résolution Précision 6,0000 V 0,0001 V 45 Hz -1 kHz ±(0,8 % + 70) > 1 kHz - 10 kHz ±(2,4 % + 70) > 10 kHz -35 kHz ±(5 % + 70) 60,000 V 0,001 V 45 Hz -1 kHz ±(0,8 % + 70) >...
  • Seite 141 Courant continu A/DC Plage Résolution Précision 600,00 µA 0,01 µA ±(0,2 % + 10) 6000,0 µA 0,1 µA ±(0,2% + 5) 60,000 mA 0,001 mA ±(0,2% + 10) 600,00 mA 0,01 mA ±(0,2% + 5) 6,0000 A 0,0001 A ±(0,8% + 10) 10,000 A 0,001 A ±(1,0% + 10)
  • Seite 142 Courant alternatif A/AC Plage Résolution Précision 600,00 µA 0,01 µA 45 Hz - 1 kHz ±(0,5 % + 30) >1 kHz - 10 kHz +(1,0 % + 30) 6000,0 µA 0,1 µA 45 Hz - 1 kHz ±(0,5 % + 30) >1 kHz - 10 kHz +(1,0 % + 30) 60,000 mA 0,001 mA...
  • Seite 143 Résistance Plage Résolution Précision 600,00 Ω* 0,01 Ω ±(0,1% 10) 6,0000 kΩ* 0,0001 kΩ ±(0,15 % + 5) 60,000 kΩ 0,001 kΩ ±(0,15 % + 5) 600,00 kΩ 0,01 kΩ ±(0,2 % + 5) 6,0000 MΩ 0,0001 MΩ ±(0,4 % + 10) 60,000 MΩ...
  • Seite 144 Fréquence « Hz » (électronique) Plage Résolution Précision 60,000 Hz 0,001 Hz 600,00 Hz 0,01 Hz 6,0000 kHz 0,0001 kHz 60,000 kHz 0,001 kHz ±(0,02 % + 6) 600,00 kHz 0,01 kHz 6,0000 MHz 0,0001 MHz 60,000 MHz 0,001 MHz Niveau de signal (sans fraction de tension continue) : ≤100 kHz : 0,5 - 20 Vrms >100 kHz - <1 MHz : 0,6 - 20 Vrms...
  • Seite 145 Test de continuité acoustique Plage de mesure Résolution 1000 Ω 0,1 Ω Le seuil de résistance peut être réglé sur 1~1000 Ω. Protection contre les surcharges : 1000 V Tension d’essai env. 1 V Courant de test 0,5 mA Température Plage Résolution Précision*...
  • Seite 147 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Diese Anleitung auch für:

2576866

Inhaltsverzeichnis
