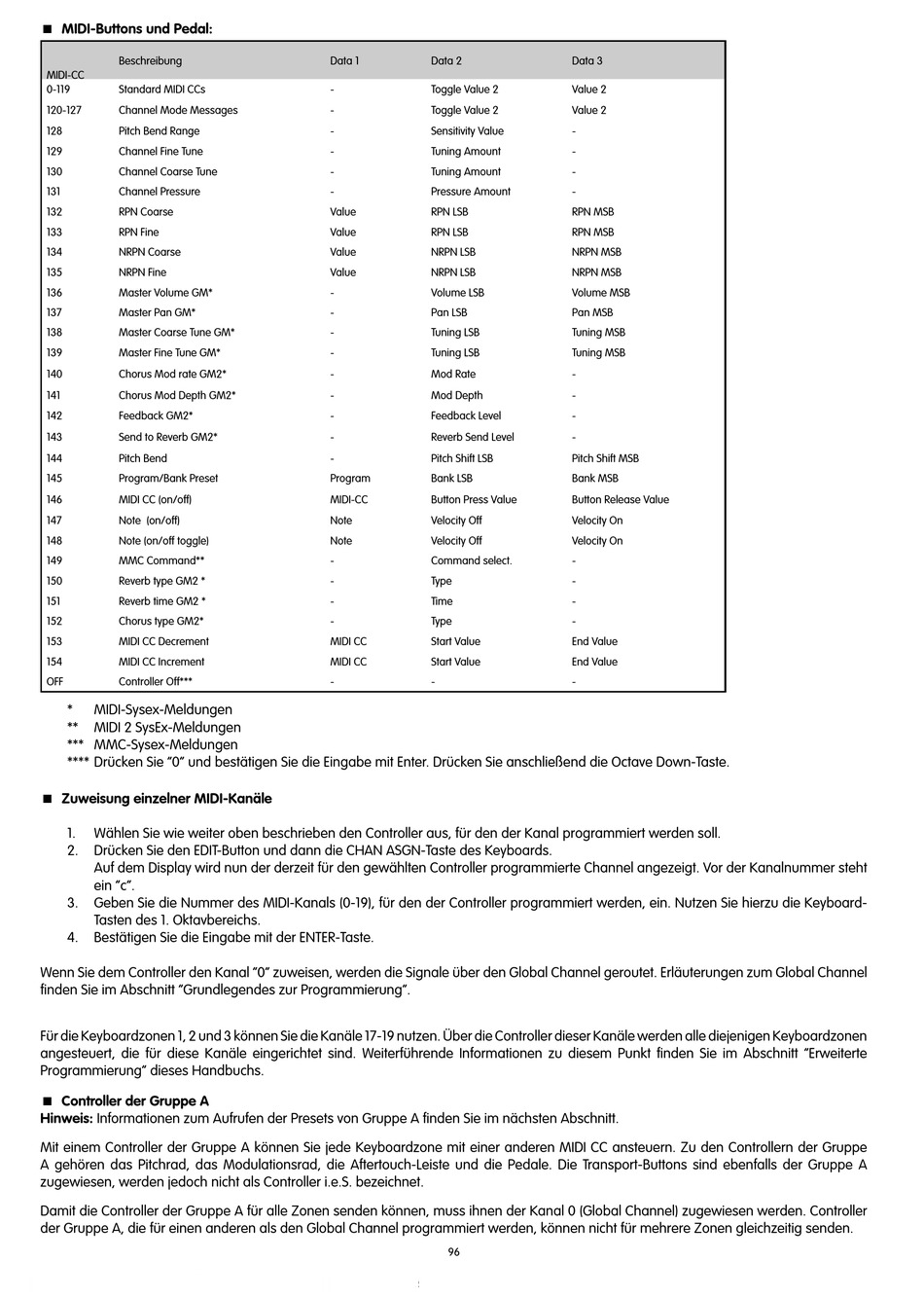

< MIDI-Buttons und Pedal:
Beschreibung
MIDI-CC
0-119
Standard MIDI CCs
120-127
Channel Mode Messages
128
Pitch Bend Range
129
Channel Fine Tune
130
Channel Coarse Tune
131
Channel Pressure
132
RPN Coarse
133
RPN Fine
134
NRPN Coarse
135
NRPN Fine
136
Master Volume GM*
137
Master Pan GM*
138
Master Coarse Tune GM*
139
Master Fine Tune GM*
140
Chorus Mod rate GM2*
141
Chorus Mod Depth GM2*
142
Feedback GM2*
143
Send to Reverb GM2*
144
Pitch Bend
145
Program/Bank Preset
146
MIDI CC (on/off)
147
Note (on/off)
148
Note (on/off toggle)
149
MMC Command**
150
Reverb type GM2 *
151
Reverb time GM2 *
152
Chorus type GM2*
153
MIDI CC Decrement
154
MIDI CC Increment
OFF
Controller Off***
*
MIDI-Sysex-Meldungen
**
MIDI 2 SysEx-Meldungen
*** MMC-Sysex-Meldungen
**** Drücken Sie "0" und bestätigen Sie die Eingabe mit Enter. Drücken Sie anschließend die Octave Down-Taste.
< Zuweisung einzelner MIDI-Kanäle
1.
Wählen Sie wie weiter oben beschrieben den Controller aus, für den der Kanal programmiert werden soll.
2.
Drücken Sie den EDIT-Button und dann die CHAN ASGN-Taste des Keyboards.
Auf dem Display wird nun der derzeit für den gewählten Controller programmierte Channel angezeigt. Vor der Kanalnummer steht
ein "c".
3.
Geben Sie die Nummer des MIDI-Kanals (0-19), für den der Controller programmiert werden, ein. Nutzen Sie hierzu die Keyboard-
Tasten des 1. Oktavbereichs.
4.
Bestätigen Sie die Eingabe mit der ENTER-Taste.
Wenn Sie dem Controller den Kanal "0" zuweisen, werden die Signale über den Global Channel geroutet. Erläuterungen zum Global Channel
finden Sie im Abschnitt "Grundlegendes zur Programmierung".
Für die Keyboardzonen 1, 2 und 3 können Sie die Kanäle 17-19 nutzen. Über die Controller dieser Kanäle werden alle diejenigen Keyboardzonen
angesteuert, die für diese Kanäle eingerichtet sind. Weiterführende Informationen zu diesem Punkt finden Sie im Abschnitt "Erweiterte
Programmierung" dieses Handbuchs.
< Controller der Gruppe A
Hinweis: Informationen zum Aufrufen der Presets von Gruppe A finden Sie im nächsten Abschnitt.
Mit einem Controller der Gruppe A können Sie jede Keyboardzone mit einer anderen MIDI CC ansteuern. Zu den Controllern der Gruppe
A gehören das Pitchrad, das Modulationsrad, die Aftertouch-Leiste und die Pedale. Die Transport-Buttons sind ebenfalls der Gruppe A
zugewiesen, werden jedoch nicht als Controller i.e.S. bezeichnet.
Damit die Controller der Gruppe A für alle Zonen senden können, muss ihnen der Kanal 0 (Global Channel) zugewiesen werden. Controller
der Gruppe A, die für einen anderen als den Global Channel programmiert werden, können nicht für mehrere Zonen gleichzeitig senden.
Data 1
Data 2
-
Toggle Value 2
-
Toggle Value 2
-
Sensitivity Value
-
Tuning Amount
-
Tuning Amount
-
Pressure Amount
Value
RPN LSB
Value
RPN LSB
Value
NRPN LSB
Value
NRPN LSB
-
Volume LSB
-
Pan LSB
-
Tuning LSB
-
Tuning LSB
-
Mod Rate
-
Mod Depth
-
Feedback Level
-
Reverb Send Level
-
Pitch Shift LSB
Program
Bank LSB
MIDI-CC
Button Press Value
Note
Velocity Off
Note
Velocity Off
-
Command select.
-
Type
-
Time
-
Type
MIDI CC
Start Value
MIDI CC
Start Value
-
-
96
Data 3
Value 2
Value 2
-
-
-
-
RPN MSB
RPN MSB
NRPN MSB
NRPN MSB
Volume MSB
Pan MSB
Tuning MSB
Tuning MSB
-
-
-
-
Pitch Shift MSB
Bank MSB
Button Release Value
Velocity On
Velocity On
-
-
-
-
End Value
End Value
-
