Viessmann VITODENS 222-F Typ FS2A Planungsanleitung Seite 93

Planungshinweise
(Fortsetzung)

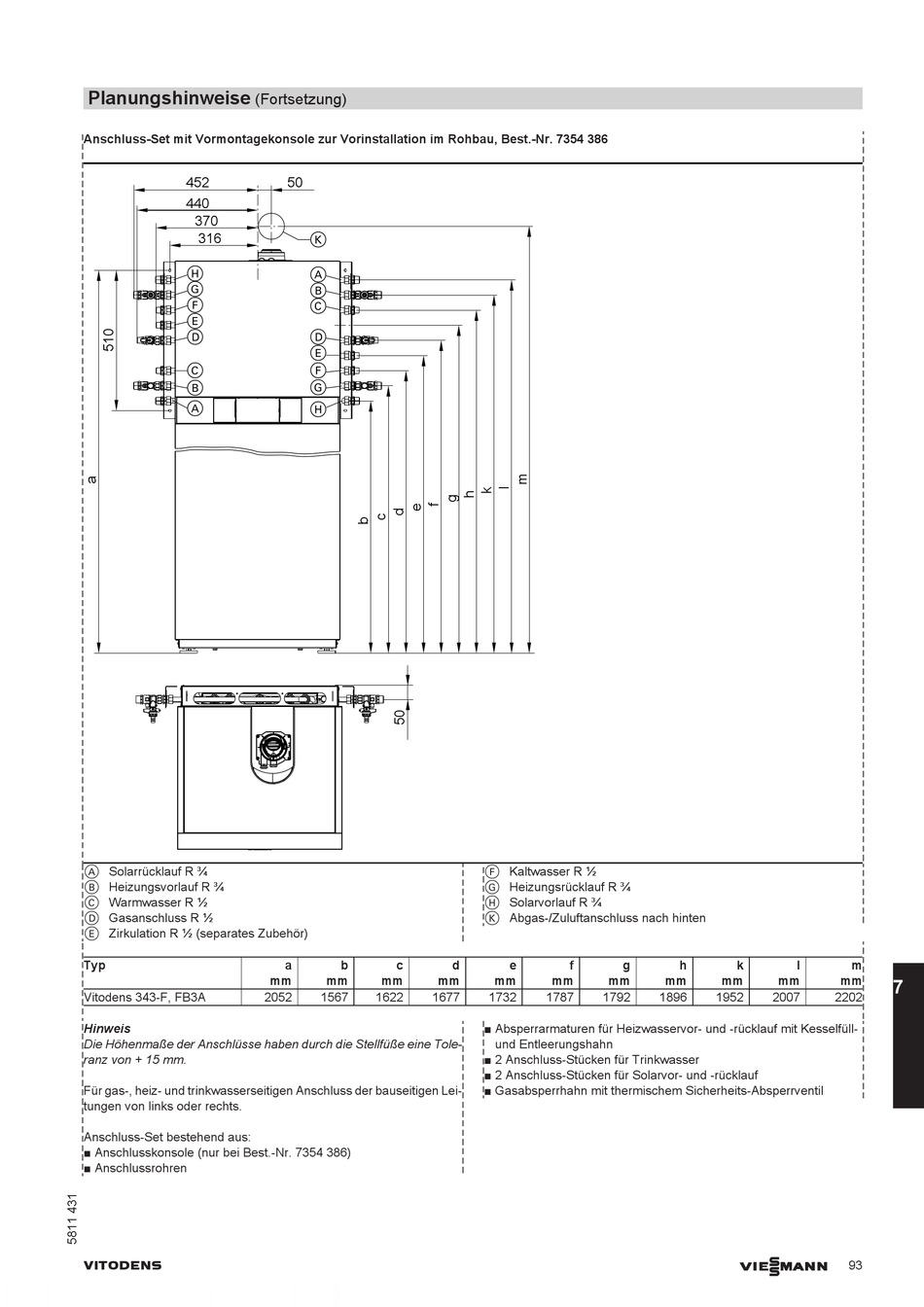

Anschluss-Set mit Vormontagekonsole zur Vorinstallation im Rohbau, Best.-Nr. 7354 386
452
440
370
316
H
G
F
E
D
C
B
A
A Solarrücklauf R ¾
B Heizungsvorlauf R ¾
C Warmwasser R ½
D Gasanschluss R ½
E Zirkulation R ½ (separates Zubehör)
Typ
Vitodens 343-F, FB3A
Hinweis
Die Höhenmaße der Anschlüsse haben durch die Stellfüße eine Tole-
ranz von + 15 mm.
Für gas-, heiz- und trinkwasserseitigen Anschluss der bauseitigen Lei-
tungen von links oder rechts.
Anschluss-Set bestehend aus:
■ Anschlusskonsole (nur bei Best.-Nr. 7354 386)
■ Anschlussrohren
VITODENS
50
K
A
B
C
D
E
F
G
H
a b c
mm mm mm mm
2052 1567 1622 1677
F Kaltwasser R ½
G Heizungsrücklauf R ¾
H Solarvorlauf R ¾
K Abgas-/Zuluftanschluss nach hinten
d e f g
mm mm mm
1732 1787 1792
■ Absperrarmaturen für Heizwasservor- und -rücklauf mit Kesselfüll-
und Entleerungshahn
■ 2 Anschluss-Stücken für Trinkwasser
■ 2 Anschluss-Stücken für Solarvor- und -rücklauf
■ Gasabsperrhahn mit thermischem Sicherheits-Absperrventil
h k l
mm mm mm
1896 1952 2007
