Planungshinweise
Typ
- 19 kW
- 26 kW
Hinweis
Die Höhenmaße der Anschlüsse haben durch die Stellfüße eine Tole-
ranz von + 15 mm.
Für gas-, heiz- und trinkwasserseitigen Anschluss der bauseitigen Lei-
tungen von links oder rechts.
Anschluss-Set bestehend aus:
■ Anschlusskonsole
■ Anschlussrohren

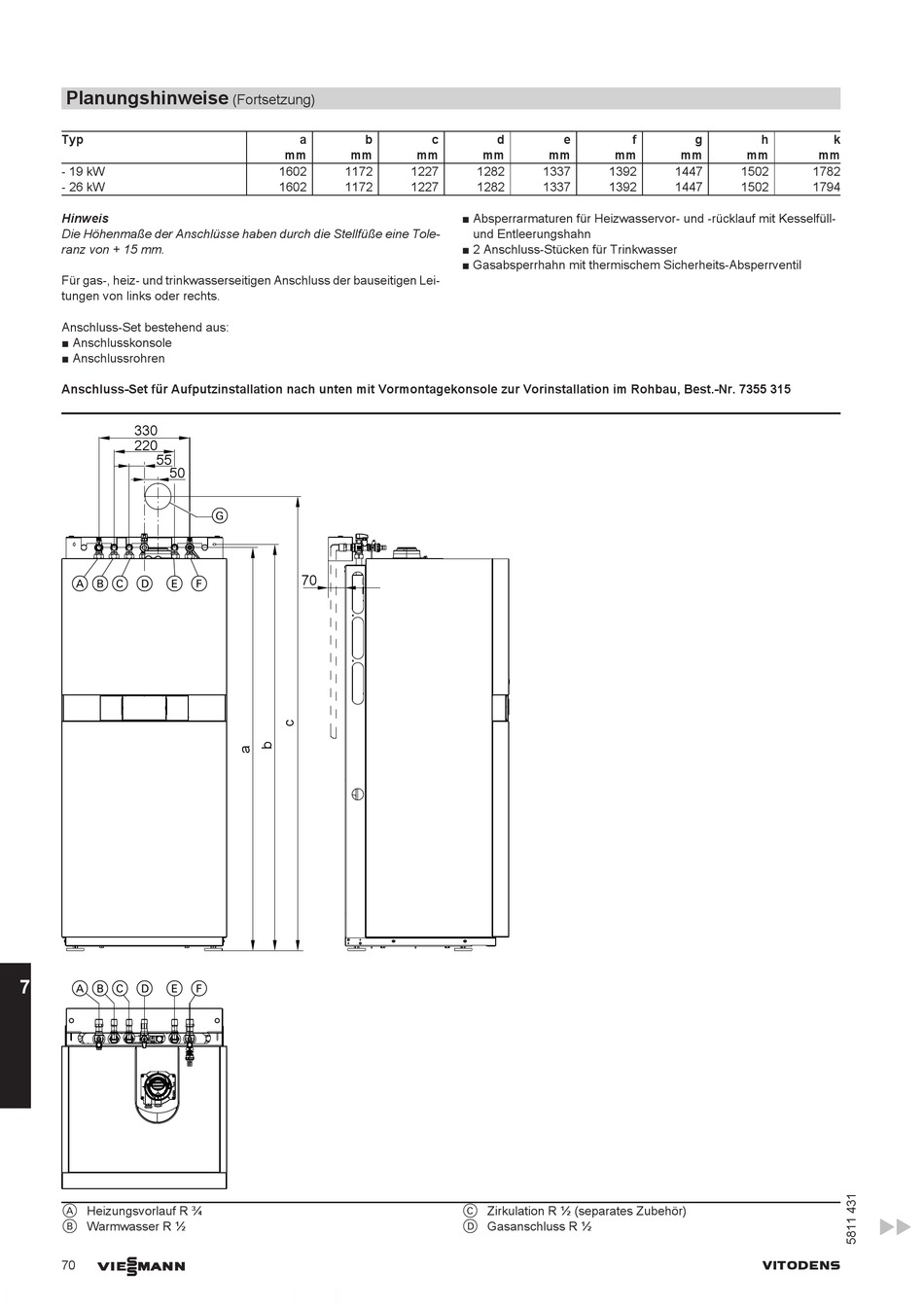

Anschluss-Set für Aufputzinstallation nach unten mit Vormontagekonsole zur Vorinstallation im Rohbau, Best.-Nr. 7355 315
330
220
55
50
A B C D E F
7
A B C D E F
A Heizungsvorlauf R ¾
B Warmwasser R ½
VIESMANN
70
(Fortsetzung)
a b
mm mm
1602 1172
1602 1172
G
70
c d e
mm mm mm
1227 1282 1337
1227 1282 1337
■ Absperrarmaturen für Heizwasservor- und -rücklauf mit Kesselfüll-
und Entleerungshahn
■ 2 Anschluss-Stücken für Trinkwasser
■ Gasabsperrhahn mit thermischem Sicherheits-Absperrventil
C Zirkulation R ½ (separates Zubehör)
D Gasanschluss R ½
f g h
mm mm mm
1392 1447 1502
1392 1447 1502
VITODENS
k
mm
1782
1794
