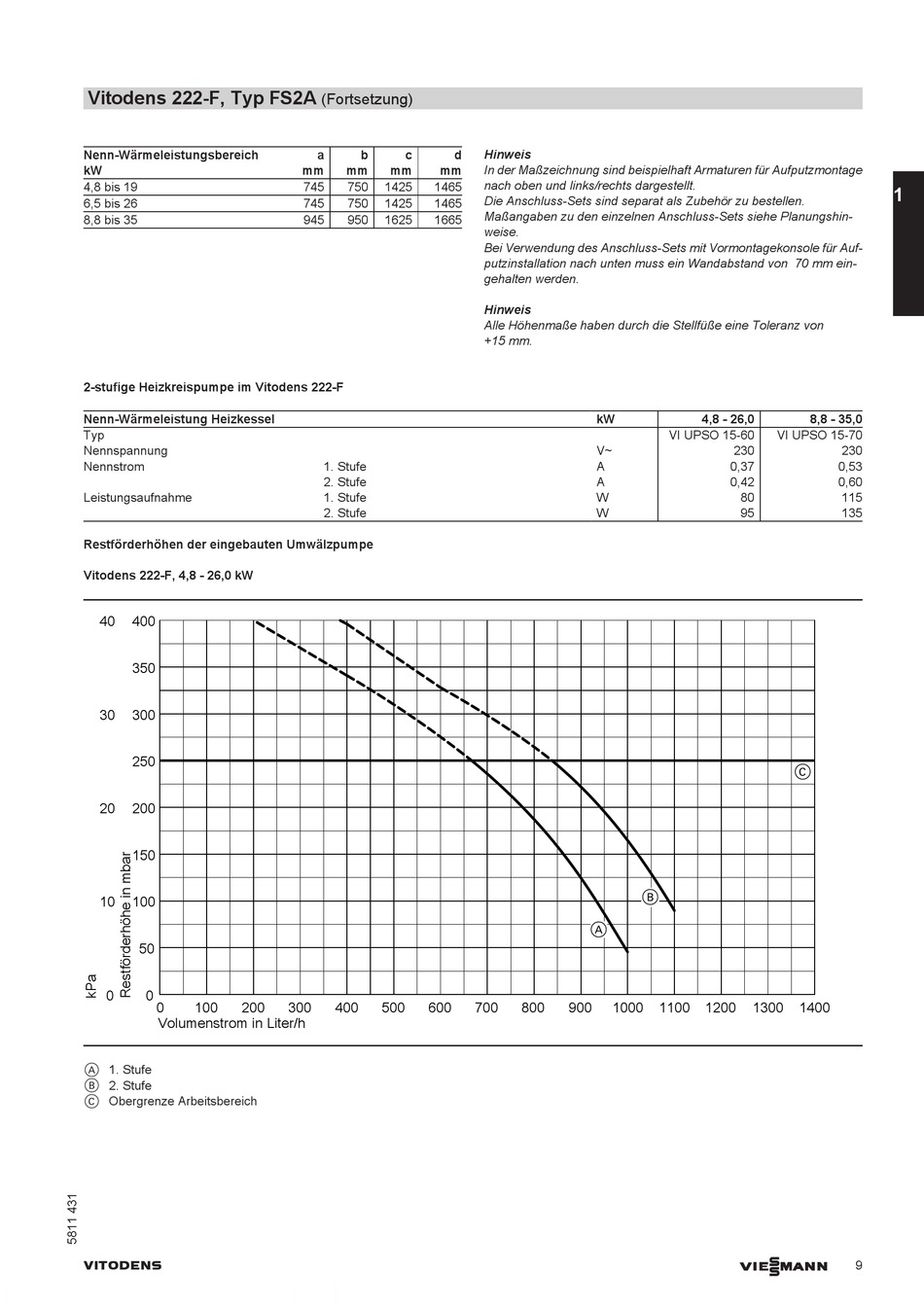

Viessmann VITODENS 222-F Typ FS2A Planungsanleitung Seite 9

Vitodens 222-F, Typ FS2A
Nenn-Wärmeleistungsbereich
kW
4,8 bis 19
6,5 bis 26
8,8 bis 35
2-stufige Heizkreispumpe im Vitodens 222-F
Nenn-Wärmeleistung Heizkessel
Typ
Nennspannung
Nennstrom
Leistungsaufnahme
Restförderhöhen der eingebauten Umwälzpumpe
Vitodens 222-F, 4,8 - 26,0 kW
40 400
350
30 300
250
20 200
150
10 100
50
0 0
0 100 200
Volumenstrom in Liter/h
A 1. Stufe
B 2. Stufe
C Obergrenze Arbeitsbereich
VITODENS
(Fortsetzung)
a b c d
mm mm mm mm
745 750 1425 1465
745 750 1425 1465
945 950 1625 1665
1. Stufe
2. Stufe
1. Stufe
2. Stufe
300 400 500 600
Hinweis
In der Maßzeichnung sind beispielhaft Armaturen für Aufputzmontage
nach oben und links/rechts dargestellt.
Die Anschluss-Sets sind separat als Zubehör zu bestellen.
Maßangaben zu den einzelnen Anschluss-Sets siehe Planungshin-
weise.
Bei Verwendung des Anschluss-Sets mit Vormontagekonsole für Auf-
putzinstallation nach unten muss ein Wandabstand von 70 mm ein-
gehalten werden.
Hinweis
Alle Höhenmaße haben durch die Stellfüße eine Toleranz von
+15 mm.
kW
V~
A
A
W
W
B
A
700 800 900 1000
4,8 - 26,0 8,8 - 35,0
VI UPSO 15-60 VI UPSO 15-70
230
0,37
0,42
80
95
C
1100 1200 1300 1400
