Planungshinweise
START <kapitel> --_-- | bg_BG | zh_CN | zh_EH | da_DK | de_DE |
en_CA | en_AE | en_GB | et_EE | fi_FI | fr_BE | fr_CA | fr_CH | hr_HR

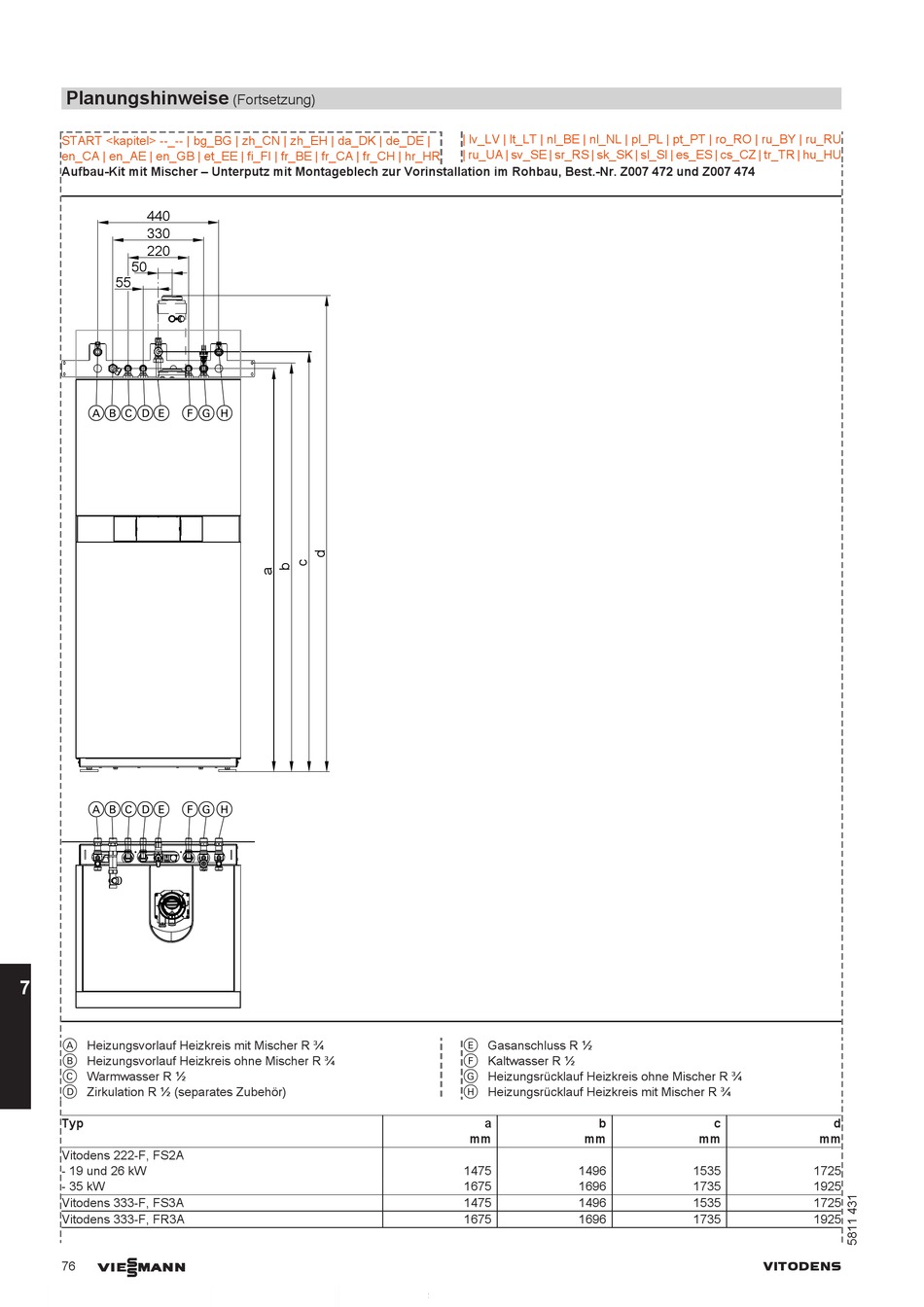

Aufbau-Kit mit Mischer – Unterputz mit Montageblech zur Vorinstallation im Rohbau, Best.-Nr. Z007 472 und Z007 474
440
330
220
50
55
ABCD E FG
ABCD E FG
7
A Heizungsvorlauf Heizkreis mit Mischer R ¾
B Heizungsvorlauf Heizkreis ohne Mischer R ¾
C Warmwasser R ½
D Zirkulation R ½ (separates Zubehör)
Typ
Vitodens 222-F, FS2A
- 19 und 26 kW
- 35 kW
Vitodens 333-F, FS3A
Vitodens 333-F, FR3A
VIESMANN
76
(Fortsetzung)
H
H
| lv_LV | lt_LT | nl_BE | nl_NL | pl_PL | pt_PT | ro_RO | ru_BY | ru_RU
| ru_UA | sv_SE | sr_RS | sk_SK | sl_SI | es_ES | cs_CZ | tr_TR | hu_HU
E Gasanschluss R ½
F Kaltwasser R ½
G Heizungsrücklauf Heizkreis ohne Mischer R ¾
H Heizungsrücklauf Heizkreis mit Mischer R ¾
a b
mm mm
1475 1496
1675 1696
1475 1496
1675 1696
c d
mm mm
1535 1725
1735 1925
1535 1725
1735 1925
