Planungshinweise
■ Anschluss-Set für Aufputz- oder Unterputzinstallation mit:
– Anschlussrohren
– Absperrarmaturen für Heizwasservor- und -rücklauf mit Kesselfüll-
und Entleerungshahn
– 2 Anschluss-Stücken für Trinkwasser
START <kapitel> --_-- | bg_BG | zh_CN | zh_EH | da_DK | en_CA |
en_AE | en_GB | et_EE | fi_FI | fr_BE | fr_CA | fr_CH | hr_HR | lv_LV

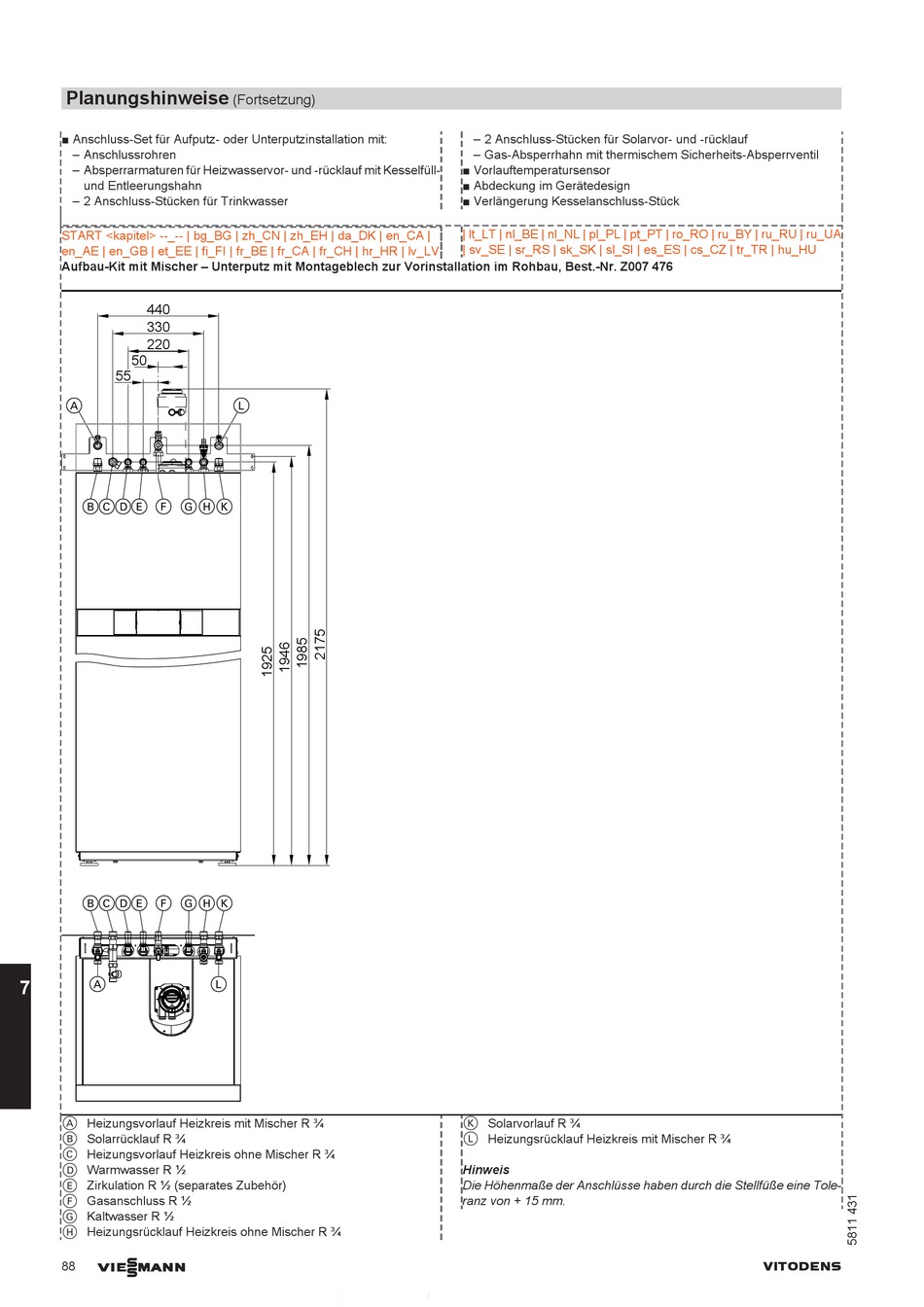

Aufbau-Kit mit Mischer – Unterputz mit Montageblech zur Vorinstallation im Rohbau, Best.-Nr. Z007 476
440
330
220
50
55
A
BCD E F G
BCD E F G
A
7
A Heizungsvorlauf Heizkreis mit Mischer R ¾
B Solarrücklauf R ¾
C Heizungsvorlauf Heizkreis ohne Mischer R ¾
D Warmwasser R ½
E Zirkulation R ½ (separates Zubehör)
F Gasanschluss R ½
G Kaltwasser R ½
H Heizungsrücklauf Heizkreis ohne Mischer R ¾
VIESMANN
88
(Fortsetzung)
L
H K
HK
L
– 2 Anschluss-Stücken für Solarvor- und -rücklauf
– Gas-Absperrhahn mit thermischem Sicherheits-Absperrventil
■ Vorlauftemperatursensor
■ Abdeckung im Gerätedesign
■ Verlängerung Kesselanschluss-Stück
| lt_LT | nl_BE | nl_NL | pl_PL | pt_PT | ro_RO | ru_BY | ru_RU | ru_UA
| sv_SE | sr_RS | sk_SK | sl_SI | es_ES | cs_CZ | tr_TR | hu_HU
K Solarvorlauf R ¾
L Heizungsrücklauf Heizkreis mit Mischer R ¾
Hinweis
Die Höhenmaße der Anschlüsse haben durch die Stellfüße eine Tole-
ranz von + 15 mm.
