Viessmann VITODENS 222-F Typ FS2A Planungsanleitung Seite 87

Planungshinweise
(Fortsetzung)
START <kapitel> --_-- | bg_BG | zh_CN | zh_EH | da_DK | de_IT |
en_CA | en_AE | en_GB | et_EE | fi_FI | fr_BE | fr_FR | fr_CA | fr_CH
| it_IT | hr_HR | lv_LV | lt_LT | nl_BE | nl_NL | pl_PL | pt_PT | ro_RO |

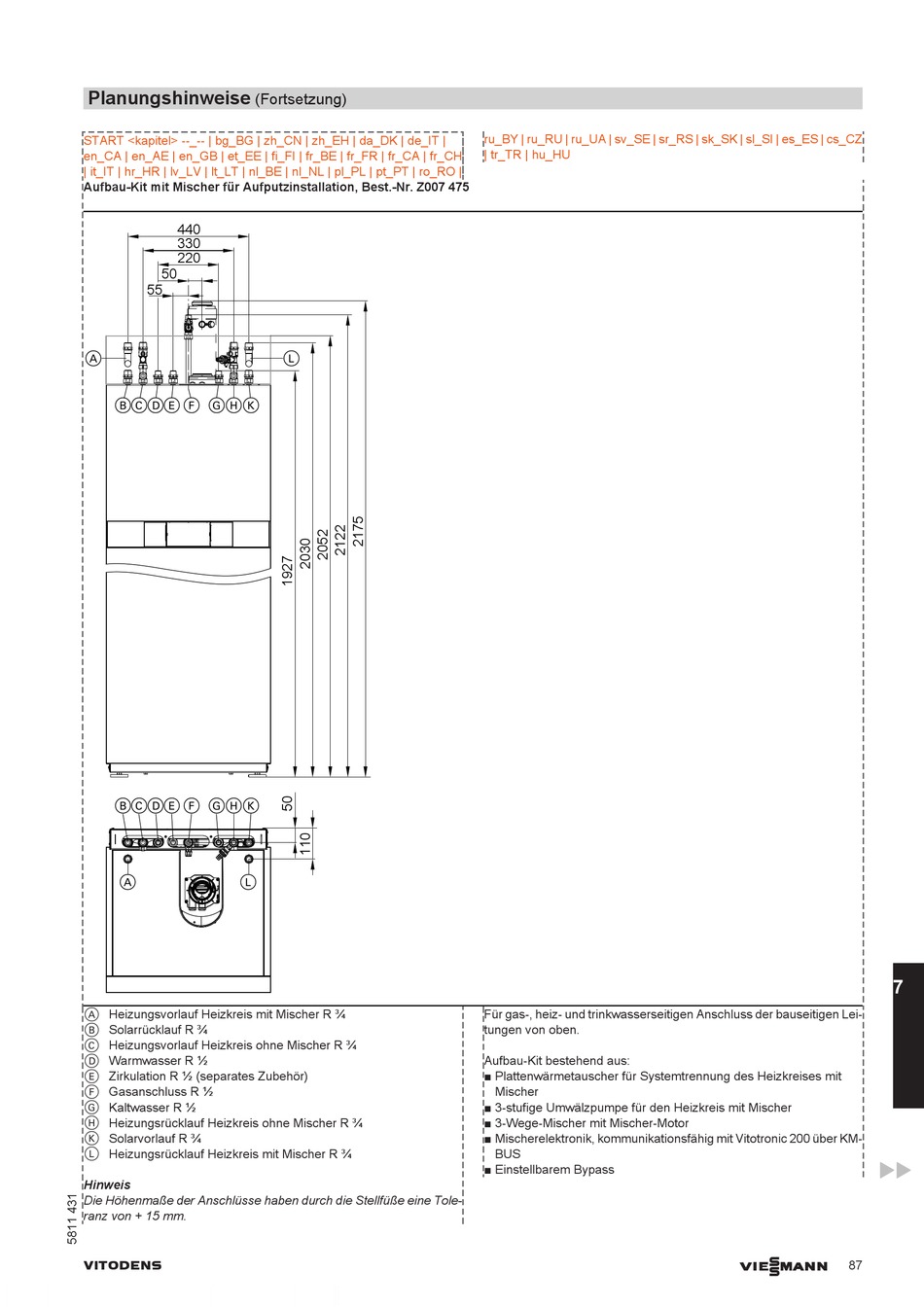

Aufbau-Kit mit Mischer für Aufputzinstallation, Best.-Nr. Z007 475
440
330
220
50
55
A
BCD E F G H K
BCD E F G H K
A L
A Heizungsvorlauf Heizkreis mit Mischer R ¾
B Solarrücklauf R ¾
C Heizungsvorlauf Heizkreis ohne Mischer R ¾
D Warmwasser R ½
E Zirkulation R ½ (separates Zubehör)
F Gasanschluss R ½
G Kaltwasser R ½
H Heizungsrücklauf Heizkreis ohne Mischer R ¾
K Solarvorlauf R ¾
L Heizungsrücklauf Heizkreis mit Mischer R ¾
Hinweis
Die Höhenmaße der Anschlüsse haben durch die Stellfüße eine Tole-
ranz von + 15 mm.
VITODENS
L
ru_BY | ru_RU | ru_UA | sv_SE | sr_RS | sk_SK | sl_SI | es_ES | cs_CZ
| tr_TR | hu_HU
Für gas-, heiz- und trinkwasserseitigen Anschluss der bauseitigen Lei-
tungen von oben.
Aufbau-Kit bestehend aus:
■ Plattenwärmetauscher für Systemtrennung des Heizkreises mit
Mischer
■ 3-stufige Umwälzpumpe für den Heizkreis mit Mischer
■ 3-Wege-Mischer mit Mischer-Motor
■ Mischerelektronik, kommunikationsfähig mit Vitotronic 200 über KM-
BUS
■ Einstellbarem Bypass
7
