Planungshinweise
(Fortsetzung)

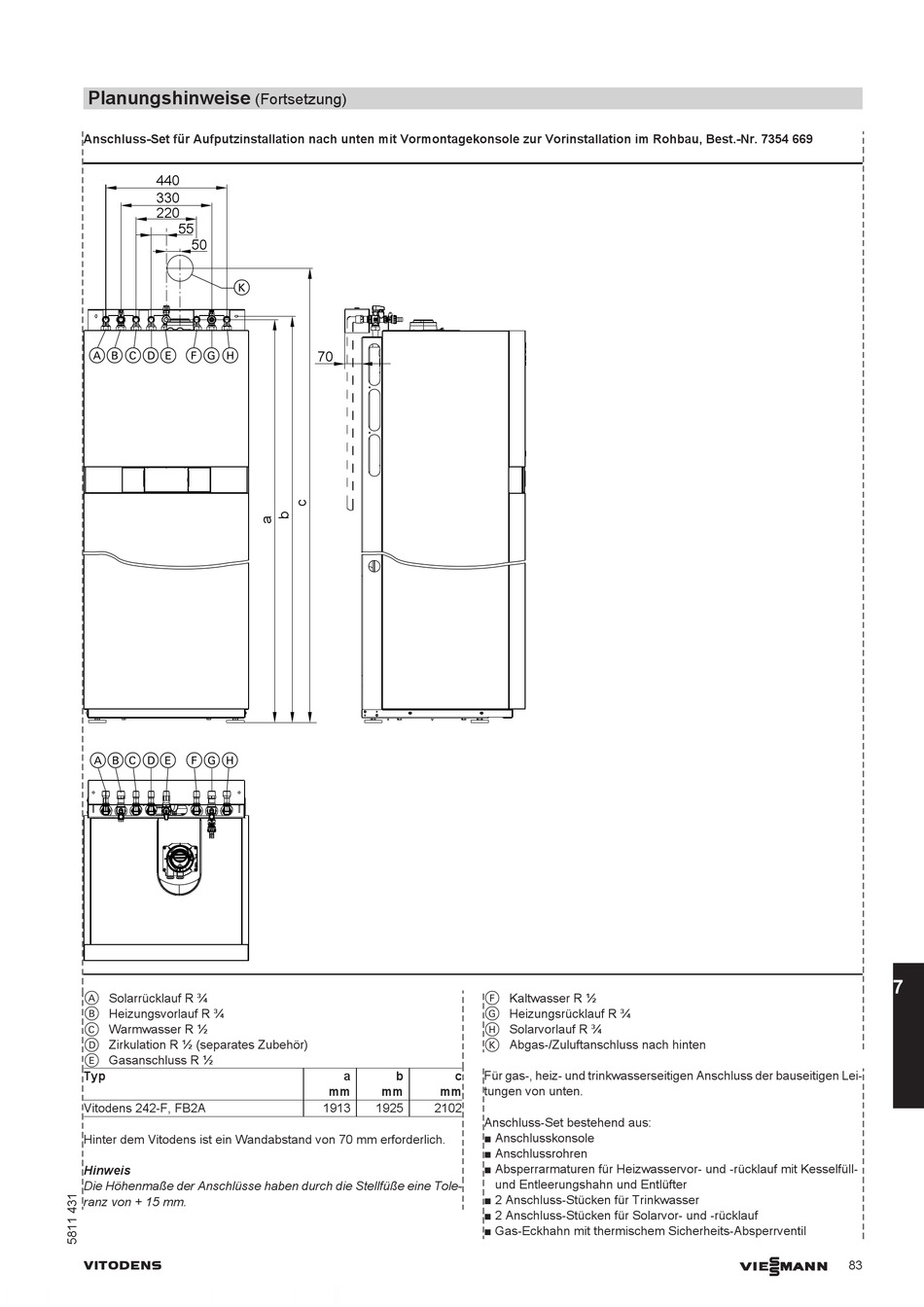

Anschluss-Set für Aufputzinstallation nach unten mit Vormontagekonsole zur Vorinstallation im Rohbau, Best.-Nr. 7354 669
440
330
220
55
50
K
A B C D E F G H
A B C D E F G H
A Solarrücklauf R ¾
B Heizungsvorlauf R ¾
C Warmwasser R ½
D Zirkulation R ½ (separates Zubehör)
E Gasanschluss R ½
Typ
Vitodens 242-F, FB2A
Hinter dem Vitodens ist ein Wandabstand von 70 mm erforderlich.
Hinweis
Die Höhenmaße der Anschlüsse haben durch die Stellfüße eine Tole-
ranz von + 15 mm.
VITODENS
70
F Kaltwasser R ½
G Heizungsrücklauf R ¾
H Solarvorlauf R ¾
K Abgas-/Zuluftanschluss nach hinten
a b c Für gas-, heiz- und trinkwasserseitigen Anschluss der bauseitigen Lei-
mm mm mm tungen von unten.
1913 1925 2102
Anschluss-Set bestehend aus:
■ Anschlusskonsole
■ Anschlussrohren
■ Absperrarmaturen für Heizwasservor- und -rücklauf mit Kesselfüll-
■ 2 Anschluss-Stücken für Trinkwasser
■ 2 Anschluss-Stücken für Solarvor- und -rücklauf
■ Gas-Eckhahn mit thermischem Sicherheits-Absperrventil
und Entleerungshahn und Entlüfter
