Planungshinweise
(Fortsetzung)
■ 2 Anschluss-Stücken für Solarvor- und -rücklauf
■ Gasabsperrhahn mit thermischem Sicherheits-Absperrventil

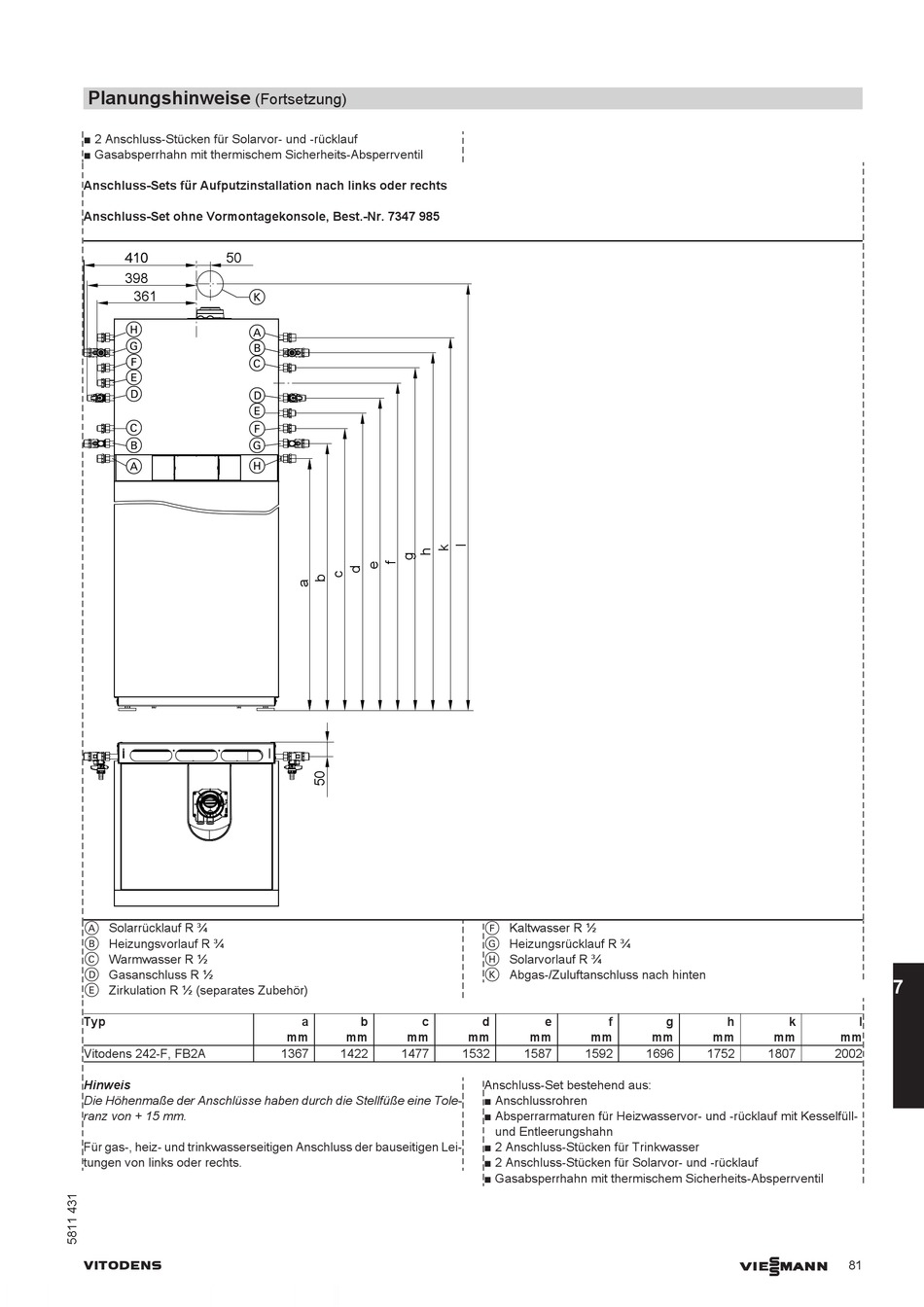

Anschluss-Sets für Aufputzinstallation nach links oder rechts
Anschluss-Set ohne Vormontagekonsole, Best.-Nr. 7347 985
410 410 50
398
361
K
H
A
G
B
F
C
E
D
D
E
C
F
B G
A H
A Solarrücklauf R ¾
B Heizungsvorlauf R ¾
C Warmwasser R ½
D Gasanschluss R ½
E Zirkulation R ½ (separates Zubehör)
Typ
Vitodens 242-F, FB2A
Hinweis
Die Höhenmaße der Anschlüsse haben durch die Stellfüße eine Tole-
ranz von + 15 mm.
Für gas-, heiz- und trinkwasserseitigen Anschluss der bauseitigen Lei-
tungen von links oder rechts.
VITODENS
a b c
mm mm mm
1367 1422 1477
F Kaltwasser R ½
G Heizungsrücklauf R ¾
H Solarvorlauf R ¾
K Abgas-/Zuluftanschluss nach hinten
d e f
mm mm mm
1532 1587 1592
Anschluss-Set bestehend aus:
■ Anschlussrohren
■ Absperrarmaturen für Heizwasservor- und -rücklauf mit Kesselfüll-
und Entleerungshahn
■ 2 Anschluss-Stücken für Trinkwasser
■ 2 Anschluss-Stücken für Solarvor- und -rücklauf
■ Gasabsperrhahn mit thermischem Sicherheits-Absperrventil
g h k
mm mm mm
1696 1752 1807
VIESMANN
7
l
mm
2002
