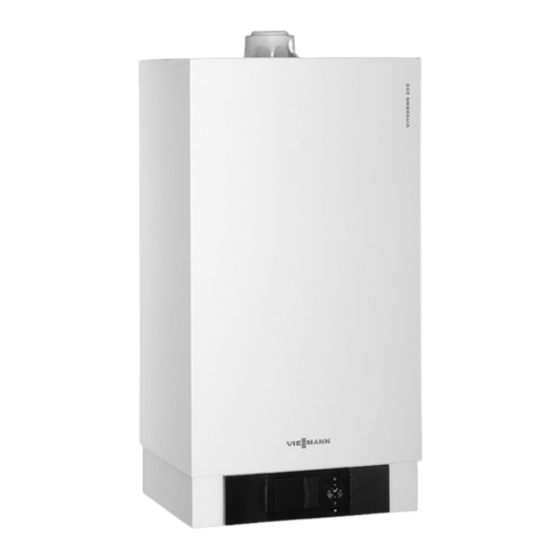

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitodens 200-W Typ WB2C, 4,8 bis 35,0 kW Gas-Brennwert-Wandgerät Erdgas- und Flüssiggas-Ausführung VITODENS 200-W Nach Montage entsorgen! 5442 815 1/2012...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen, Gefahr ■ die einschlägigen Sicherheitsbedin- Dieses Zeichen warnt vor Perso- gungen der DIN, EN, DVGW, TRGI, nenschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagehinweise Produktinformation....................■ Vitodens 200-W, Typ WB2C................Montagevorbereitung..................Montageablauf Heizkessel anbauen und Anschlüsse montieren..........Abgasanschluss....................10 Kondenswasseranschluss..................10 Gasanschluss....................... 11 Regelungsgehäuse öffnen................... 11 Elektrische Anschlüsse..................13 ■ Anschluss von Zubehörteilen................15 ■ Anschlussleitungen verlegen................17 Regelungsgehäuse schließen und Bedienteil einsetzen........18 Vorderblech anbauen................... -
Seite 4: Produktinformation
Produktinformation Vitodens 200-W, Typ WB2C Vorgerichtet für den Betrieb mit Erdgas E und Erdgas LL. Umstellung auf Flüssiggas P (ohne Umstellsatz) siehe Serviceanleitung. Der Vitodens 200-W darf grundsätzlich nur in die Länder geliefert werden, die auf dem Typenschild angegeben sind. Für die Lieferung in davon abweichende Länder muss ein zugelassener Fachbe- trieb in Eigeninitiative eine Einzelzulas-... -
Seite 5: Montagevorbereitung
Montagevorbereitung Achtung Um Geräteschäden zu vermei- den, alle Rohrleitungen last- und momentfrei anschließen. Bauseitige Vorbereitung der Gas-, Wasser- und Elektroan- schlüsse siehe Montageanlei- tung Montagehilfe oder Montage- rahmen. - Seite 6 Montagevorbereitung (Fortsetzung) A B C D EF A Heizungsvorlauf Rp¾ E Heizungsrücklauf Rp¾ B Warmwasser Rp½ (Gas-Kombige- F Befüllung/Entleerung rät) G Bereich für elektrische Leitungen Speichervorlauf G¾ (Gas-Heizge- H Maß bei Aufstellung mit unterge- rät) stelltem Speicher-Wassererwär- C Gasanschluss mer. D Kaltwasser Rp½...
- Seite 7 Montagevorbereitung (Fortsetzung) Hinweis 2. Gasanschluss nach TRGI bzw. TRF Der Heizkessel (Schutzart IP X4 D) ist vorbereiten. für den Einbau in Nassräume im Schutz- bereich 1 gemäß DIN VDE 0100 zuge- 3. Elektrische Anschlüsse vorbereiten. lassen, wenn das Auftreten von Strahl- ■...
- Seite 8 Montagevorbereitung (Fortsetzung) Wasserschlagdämpfer Sind am gleichen Netz wie der Heizkes- sel Entnahmestellen, bei denen Druck- stöße möglich sind (z.B. Druckspüler, Wasch- oder Spülmaschinen), ange- schlossen, empfehlen wir den Einbau von Wasserschlagdämpfern in der Nähe des Druckstoß-Verursachers.
-
Seite 9: Heizkessel Anbauen Und Anschlüsse Montieren
Heizkessel anbauen und Anschlüsse montieren A B C D E F A Heizungsvorlauf D Kaltwasser (Gas-Kombigerät) B Warmwasser (Gas-Kombigerät) Speicherrücklauf (Gas-Heizgerät) E Heizungsrücklauf Speichervorlauf (Gas-Heizgerät) C Gasanschluss F Befüllung/Entleerung... -
Seite 10: Abgasanschluss
Die den Technischen Unterlagen beilie- genden Aukleber „Zertifizierung Abgas- Montageanleitung Abgassys- system“ und „Bautechnische Einheit“ tem. dürfen nur in Verbindung mit dem Viessmann-Abgassystem der Firma Skobeme verwendet werden. Kondenswasseranschluss 1. Kondenswasserschlauch so weit aus dem Heizkessel herausziehen, dass innerhalb des Heizkessels keine unnötigen Bögen entstehen. -
Seite 11: Gasanschluss
Gasanschluss 2. Dichtheitsprüfung durchführen. Hinweis Zur Dichtheitsprüfung nur geeignete und zugelassene Lecksuchmittel (EN 14291) und Geräte verwenden. Leck- suchmittel mit ungeeigneten Inhalts- stoffen (z.B. Nitrite, Sulfide) können zu Materialschäden führen. Lecksuchmittel-Rückstände nach der Prüfung entfernen. Achtung Überhöhter Prüfdruck führt zu Hinweis zum Betrieb mit Flüssiggas! Schäden an Heizkessel und Wir empfehlen beim Einbau des Heiz-... - Seite 12 Regelungsgehäuse öffnen (Fortsetzung)
-
Seite 13: Elektrische Anschlüsse
Elektrische Anschlüsse 230V~ 230V~ 7 6 5 4 3 2 1 A Funkuhrempfänger B Vitotrol 100 UTDB (nur bei Rege- lung für angehobenen Betrieb) Bei Anschluss Brücke zwischen „1“ und „L“ entfernen. C Vitotrol 100 UTA (nur bei Regelung für angehobenen Betrieb) oder Funkempfänger Vitotrol 100, Typ UTDB-RF... - Seite 14 Elektrische Anschlüsse (Fortsetzung) Hinweis zum Anschluss von lH ■ Netzanschluss Zubehör (230 V~ Zubehörteilen 50 Hz). Bei Aufstellung in Nass- Für den Anschluss die den Zube- räumen darf der Netzanschluss hörteilen beiliegenden separaten von Zubehör außerhalb des Nass- Montageanleitungen beachten. bereiches nicht an der Regelung durchgeführt werden.
-
Seite 15: Anschluss Von Zubehörteilen
Elektrische Anschlüsse (Fortsetzung) Speichertemperatursensor (liegt ■ Erweiterungssatz für einen Heiz- dem Anschluss-Set des Speicher- kreis mit Mischer Wassererwärmers bei). ■ Solarregelungsmodul, Typ SM1 aVG KM-BUS-Teilnehmer (Zubehör) ■ Vitosolic ■ Fernbedienung Vitotrol 200A ■ Erweiterung AM1 oder 300A ■ Erweiterung EA1 ■... - Seite 16 Elektrische Anschlüsse (Fortsetzung) Fließt zu den angeschlossenen Aktoren Zubehör Geräteinterne (z. B. Umwälzpumpen) ein größerer Absicherung Strom, als der Sicherungswert des Erweiterungssatz für Zubehörteils beträgt, den betroffenen Heizkreis mit Mischer Ausgang nur zur Ansteuerung eines Erweiterung AM1 bauseitigen Relais nutzen. Erweiterung EA1 Solarregelungsmo- dul, Typ SM1...
-
Seite 17: Anschlussleitungen Verlegen
Elektrische Anschlüsse (Fortsetzung) Anschlussleitungen verlegen Achtung Beim bauseitigen Verlegen und Wenn Anschlussleitungen an Befestigen der Anschlussleitun- heißen Bauteilen anliegen, wer- gen darauf achten, dass die den sie beschädigt. maximal zulässigen Temperatu- ren der Leitungen nicht über- schritten werden. A Kleinspannungsanschlüsse E Kommunikationsmodul B 230 V-Anschlüsse F Leitungsdichtung für Netzleitung... -
Seite 18: Regelungsgehäuse Schließen Und Bedienteil Einsetzen
Regelungsgehäuse schließen und Bedienteil einsetzen Bedieneinheit (separat verpackt) in den Hinweis Regelungsträger einsetzen. Die Bedieneinheit kann auch in einen Wandmontagesockel (Zubehör) in der Nähe des Heizkessels eingesetzt wer- den. -
Seite 19: Vorderblech Anbauen
Regelungsgehäuse schließen und Bedienteil… (Fortsetzung) Montageanleitung Wandmonta- gesockel Vorderblech anbauen Hinweis Sicherungsschrauben zum Betrieb unbedingt einschrauben. -
Seite 20: Inbetriebnahme Und Einregulierung
Inbetriebnahme und Einregulierung Inbetriebnahme und Einregulie- rung siehe Serviceanleitung. Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
