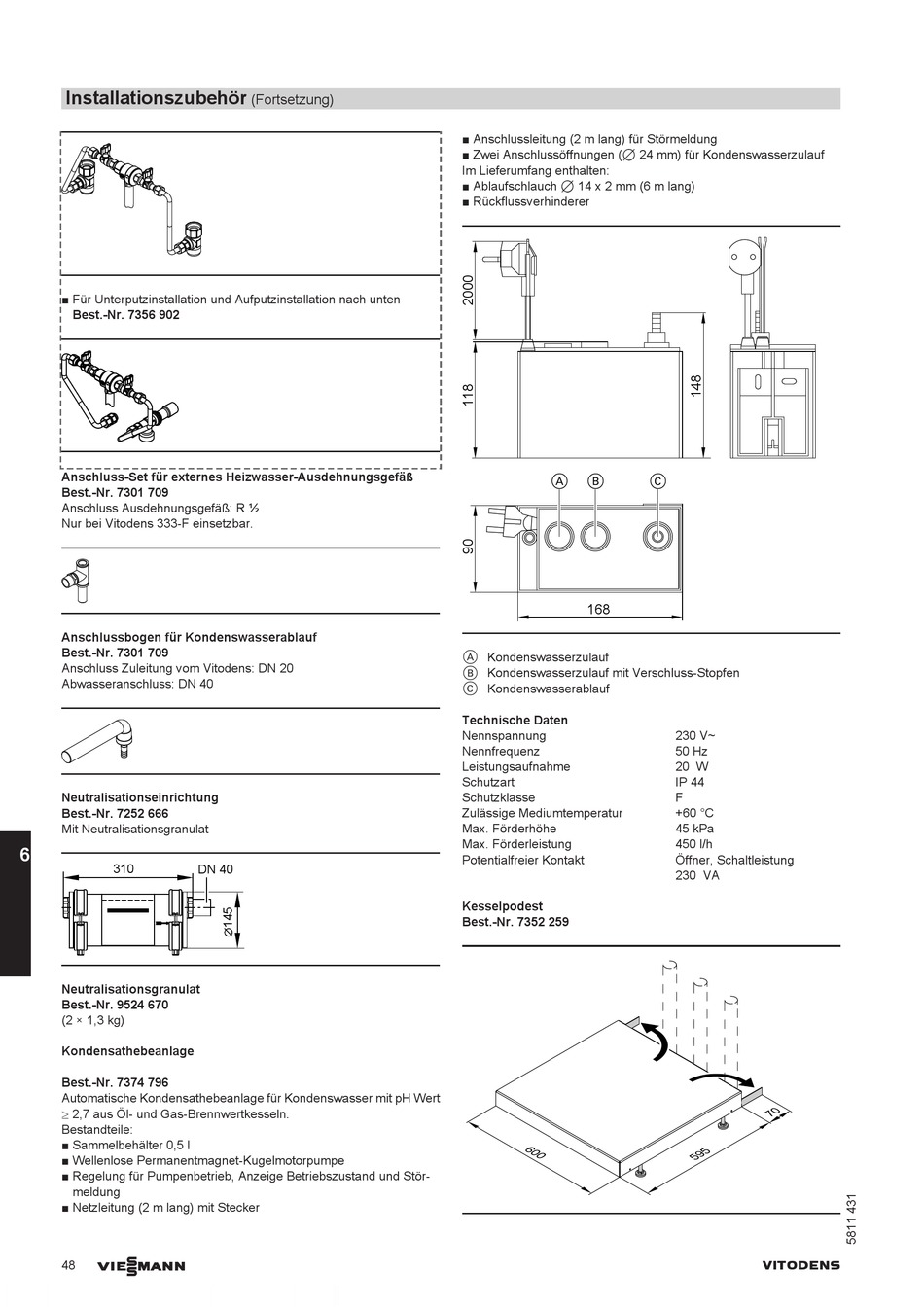

Viessmann VITODENS 222-F Typ FS2A Planungsanleitung Seite 48

Installationszubehör
■ Für Unterputzinstallation und Aufputzinstallation nach unten
Best.-Nr. 7356 902
Anschluss-Set für externes Heizwasser-Ausdehnungsgefäß
Best.-Nr. 7301 709
Anschluss Ausdehnungsgefäß: R ½
Nur bei Vitodens 333-F einsetzbar.
Anschlussbogen für Kondenswasserablauf
Best.-Nr. 7301 709
Anschluss Zuleitung vom Vitodens: DN 20
Abwasseranschluss: DN 40
Neutralisationseinrichtung
Best.-Nr. 7252 666
Mit Neutralisationsgranulat
6
310
Neutralisationsgranulat
Best.-Nr. 9524 670
(2 × 1,3 kg)
Kondensathebeanlage
Best.-Nr. 7374 796
Automatische Kondensathebeanlage für Kondenswasser mit pH Wert
≥ 2,7 aus Öl- und Gas-Brennwertkesseln.
Bestandteile:
■ Sammelbehälter 0,5 l
■ Wellenlose Permanentmagnet-Kugelmotorpumpe
■ Regelung für Pumpenbetrieb, Anzeige Betriebszustand und Stör-
meldung
■ Netzleitung (2 m lang) mit Stecker
VIESMANN
48
(Fortsetzung)
DN 40
■ Anschlussleitung (2 m lang) für Störmeldung
■ Zwei Anschlussöffnungen (7 24 mm) für Kondenswasserzulauf
Im Lieferumfang enthalten:
■ Ablaufschlauch 7 14 x 2 mm (6 m lang)
■ Rückflussverhinderer
A B
168
A Kondenswasserzulauf
B Kondenswasserzulauf mit Verschluss-Stopfen
C Kondenswasserablauf
Technische Daten
Nennspannung
Nennfrequenz
Leistungsaufnahme
Schutzart
Schutzklasse
Zulässige Mediumtemperatur
Max. Förderhöhe
Max. Förderleistung
Potentialfreier Kontakt
Kesselpodest
Best.-Nr. 7352 259
C
230 V~
50 Hz
20 W
IP 44
F
+60 °C
45 kPa
450 l/h
Öffner, Schaltleistung
230 VA
VITODENS
