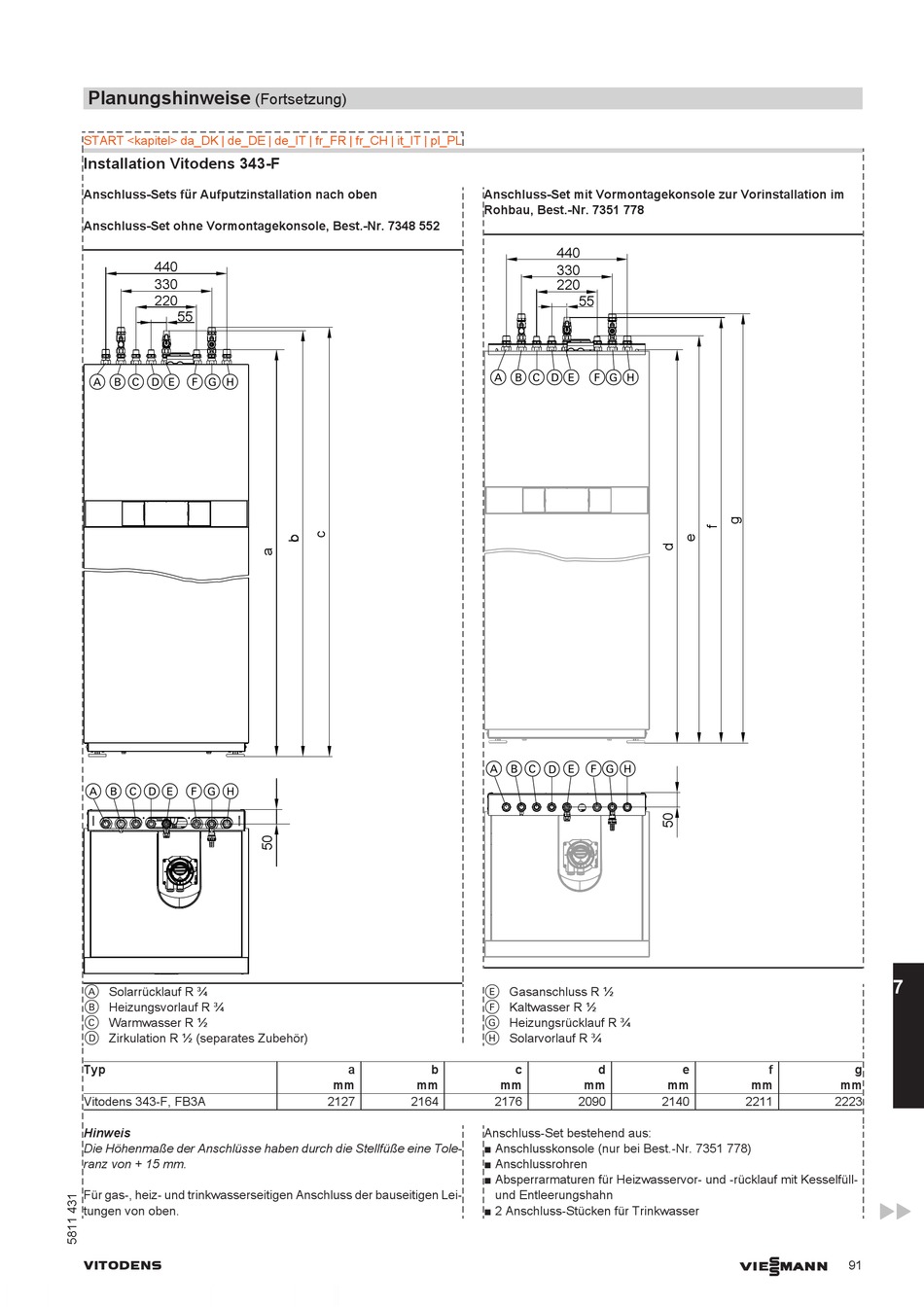

Installation Vitodens 343-F

Anschluss-Sets für Aufputzinstallation nach oben
Anschluss-Set ohne Vormontagekonsole, Best.-Nr. 7348 552
440
330
220
55
A B C D E F G H
A B C D E F G H
A Solarrücklauf R ¾
B Heizungsvorlauf R ¾
C Warmwasser R ½
D Zirkulation R ½ (separates Zubehör)
Typ
Vitodens 343-F, FB3A
Hinweis
Die Höhenmaße der Anschlüsse haben durch die Stellfüße eine Tole-
ranz von + 15 mm.
Für gas-, heiz- und trinkwasserseitigen Anschluss der bauseitigen Lei-
tungen von oben.
VITODENS
Anschluss-Set mit Vormontagekonsole zur Vorinstallation im
Rohbau, Best.-Nr. 7351 778
A
A
E Gasanschluss R ½
F Kaltwasser R ½
G Heizungsrücklauf R ¾
H Solarvorlauf R ¾
a b
mm mm mm
2127 2164 2176
Anschluss-Set bestehend aus:
■ Anschlusskonsole (nur bei Best.-Nr. 7351 778)
■ Anschlussrohren
■ Absperrarmaturen für Heizwasservor- und -rücklauf mit Kesselfüll-
und Entleerungshahn
■ 2 Anschluss-Stücken für Trinkwasser
440
330
220
55
B C D E F G H
B C E F G H
D
c d
mm mm
2090 2140
e f g
mm mm
2211 2223
