VIESMANN
Montage- und Serviceanleitung
für die Fachkraft

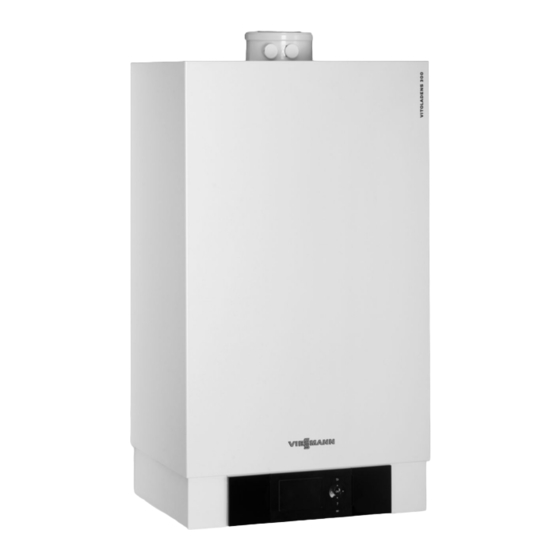

Vitoladens 300-W
Typ VP3C, 12,9/19,3 kW, 16,1/23,5 kW
Öl-Brennwert-Wandgerät
Gültigkeitshinweise siehe letzte Seite
VITOLADENS 300-W
Bitte aufbewahren!
5693 955
10/2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOLADENS 300-W Typ VP3C

Inhaltszusammenfassung für Viessmann VITOLADENS 300-W Typ VP3C

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitoladens 300-W Typ VP3C, 12,9/19,3 kW, 16,1/23,5 kW Öl-Brennwert-Wandgerät Gültigkeitshinweise siehe letzte Seite VITOLADENS 300-W Bitte aufbewahren! 5693 955 10/2015...
  • Seite 2 Dieses Zeichen warnt vor Sach- und Umwelt- Die Instandsetzung von Bauteilen mit sicher- schäden. heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Hinweis Defekte Bauteile müssen durch Viessmann Ori- Angaben mit dem Wort Hinweis enthalten Zusatzinfor- ginalteile ersetzt werden. mationen. Zusatzkomponenten, Ersatz- und Verschleißteile Zielgruppe Achtung Diese Anleitung richtet sich ausschließlich an autori-...

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Anlagenbetreiber einweisen, dass nachträgliche Ände- rungen an den baulichen Gegebenheiten nicht zuläs- sig sind (z. B. Leitungsverlegung, Verkleidungen oder Trennwände). Gefahr Undichte oder verstopfte Abgasanlagen oder unzureichende Zufuhr der Verbrennungsluft ver- ursachen lebensbedrohliche Vergiftungen durch Kohlenmonoxid im Abgas. Ordnungsgemäße Funktion der Abgasanlage sicherstellen.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............2. Montageablauf Vorbereitungen zur Montage des Heizkessels ........Heizkessel anbauen und Anschlüsse montieren ........Abgasanschluss ..................10 Kondenswasseranschluss ..............11 Ölversorgung als Einstrangsystem erstellen ......... 12 Regelungsgehäuse öffnen ..............12 Elektrische Anschlüsse ................
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Instandsetzung ..................76 Außentemperatursensor prüfen (Regelung für witterungsgeführten ■ Betrieb) ....................76 Kesseltemperatursensor, Speichertemperatursensor oder Vorlauf- ■ temperatursensor für hydraulische Weiche prüfen ......77 Abgastemperatursensor prüfen ............78 ■ Temperaturbegrenzer prüfen .............. 79 ■ Sicherung prüfen ................80 ■...

  • Seite 6: Information

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.
  • Seite 7 Information Bestimmungsgemäße Verwendung (Fortsetzung) Die gewerbliche oder industrielle Verwendung zu einem anderen Zweck als zur Gebäudeheizung oder Trinkwassererwärmung gilt als nicht bestimmungsge- mäß. Darüber hinausgehende Verwendung ist vom Herstel- ler fallweise freizugeben. Fehlgebrauch des Geräts bzw. unsachgemäße Bedie- nung (z. B. durch Öffnen des Geräts durch den Anla- genbetreiber) ist untersagt und führt zum Haftungsaus- schluss.

  • Seite 8: Montageablauf

    Montageablauf Vorbereitungen zur Montage des Heizkessels Achtung Bauseitige Vorbereitung der Wasser- und Elekt- Geräteschäden vermeiden. roanschlüsse siehe Montageanleitung Montage- Alle Rohrleitungen last- und momentfrei hilfe oder Montagerahmen. anschließen. Abb. 1 Heizungsvorlauf Rp Befüllung/Entleerung ¾ Anschluss für Ausdehnungsgefäß G Bereich für elektrische Leitungen ¾...

  • Seite 9: Heizkessel Anbauen Und Anschlüsse Montieren

    Montageablauf Heizkessel anbauen und Anschlüsse montieren Abb. 2...

  • Seite 10: Abgasanschluss

    Heizungsvorlauf Speicherrücklauf Anschluss für Ausdehnungsgefäß Heizungsrücklauf Speichervorlauf Befüllung/Entleerung Abgasanschluss Hinweis Aufkleber „Systemzertifizierung“ und „Abgasanlage Fa. Skoberne GmbH“ nur in Verbindung mit dem Viessmann Abgassystem der Firma Skoberne verwen- den. Die Aufkleber sind in den Technischen Unterlagen ent- halten. Abb. 4...

  • Seite 11: Montageablauf

    Montageablauf Abgasanschluss (Fortsetzung) Hinweis Montageanleitung Abgassystem Der Heizkessel muss waagerecht und senkrecht an der Wand montiert sein. Abgas-Zuluft-System an das Kesselanschluss-Stück anschließen. Hinweis Falls ein Abgas-Zuluft-System 7 60/100 mm ange- schlossen werden soll, ist ein AZ-Adapter (Zubehör) erforderlich. Die Inbetriebnahme erst durchführen, wenn folgende Gefahr Bedingungen erfüllt sind: Undichte oder verstopfte Abgasanlagen oder...

  • Seite 12: Ölversorgung Als Einstrangsystem Erstellen

    Montageablauf Ölversorgung als Einstrangsystem erstellen Abb. 6 Heizölfilter mit automatischem Entlüfter Fußventil In die Ölversorgung unbedingt einen Einstrang-Heizöl- Dimensionierung der Ölleitung filter R (Filterfeinheit max. 40 m) und einen Heizöl- ⅜ µ Saughöhe max. Rohrleitungslänge in m bei In- entlüfter einbauen. H in m nendurchmesser Saugleitung 4 mm...
  • Seite 13 Montageablauf Regelungsgehäuse öffnen (Fortsetzung) Abb. 7...

  • Seite 14: Elektrische Anschlüsse

    Montageablauf Elektrische Anschlüsse 230V~ 230V~ 7 6 5 4 3 2 1 Abb. 8 Funkuhranschluss Hinweis zum Anschluss von Zubehörteilen Für den Anschluss die den Zubehörteilen beilie- genden separaten Montageanleitungen beach- ten. Netzanschluss fÖ Gefahr ■ In der Netzanschlussleitung ist eine Trennvorrich- Unsachgemäß...

  • Seite 15: Anschluss Von Zubehören

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Netzanschluss Zubehör an der Regelung Speichertemperatursensor (liegt dem Anschluss- ■ (230 V/50 Hz). Der Anschluss wird mit dem Set des Speicher-Wassererwärmers bei) Anlagenschalter geschaltet. KM-BUS-Teilnehmer (Zubehör) Falls der Gesamtstrom der Anlage 6 A über- ■ Fernbedienung Vitotrol 200A oder 300A steigt, eine oder mehrere Erweiterungen über ■...

  • Seite 16: Anschlussleitungen Verlegen

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Zubehör Geräteinterne Absi- cherung Erweiterungssatz für Heizkreis mit Mischer Erweiterung AM1 Erweiterung EA1 Solarregelungsmodul, Typ Anschlussleitungen verlegen Achtung Falls Anschlussleitungen an heißen Bauteilen anliegen, werden sie beschädigt. Beim bauseitigen Verlegen und Befestigen der Anschlussleitungen darauf achten, dass die maximal zulässigen Temperaturen der Leitun- gen nicht überschritten werden.

  • Seite 17: Regelungsgehäuse Schließen Und Bedienteil Einsetzen

    Montageablauf Regelungsgehäuse schließen und Bedienteil einsetzen Abb. 12 Bedieneinheit (separat verpackt) in den Regelungsträ- Montageanleitung Wandmontagesockel ger einsetzen. Hinweis Die Bedieneinheit kann auch in einen Wandmontage- sockel (Zubehör) in der Nähe des Heizkessels einge- setzt werden. Brandschutzschalter anschließen (nur für Hinweis Vorhandene Brücke entfernen.
  • Seite 18 Montageablauf Brandschutzschalter anschließen (nur für (Fortsetzung) Abb. 13...

  • Seite 19: Vorderblech Anbauen

    Montageablauf Vorderblech anbauen 3. 2x Abb. 14...

  • Seite 20: Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Vorderblech abbauen......................21 • 2. Heizungsanlage füllen....................... 21 • 3. Elektrischen Netzanschluss prüfen • 4.

  • Seite 21: Vorderblech Abbauen

    Erstinbetriebnahme, Inspektion, Wartung Vorderblech abbauen Abb. 15 1. Vorderblech abbauen. Dazu Schrauben 2. Falls erforderlich Kapselblech abnehmen. lösen. Heizungsanlage füllen Füllwasser Dieser Wärmeerzeuger stellt Anforderungen an das Heizungswasser gemäß Informationsblatt Nr. 8 des BDH und ZVSHK „Vermeidung von Betriebsstörungen und Schäden durch Steinbildung in Warmwasserhei- zungsanlagen“.
  • Seite 22 Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage füllen (Fortsetzung) Achtung Ungeeignetes Füllwasser fördert Ablagerungen und Korrosionsbildung und kann zu Schäden am Gerät führen. ■ Heizungsanlage vor dem Füllen gründlich spü- len. Ausschließlich Wasser mit Trinkwasserqualität ■ einfüllen. ■ Dem Füllwasser kann ein speziell für Hei- zungsanlagen geeignetes Frostschutzmittel beigefügt werden.

  • Seite 23: Elektrischen Netzanschluss Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Elektrischen Netzanschluss prüfen Sprachumstellung (falls erforderlich) Bei Erstinbetriebnahme erscheinen die Begriffe in Sprache deutsch (Auslieferungszustand). Deutsch ê ç Erweitertes Menü: Bulgarski ê å Cesky ê 2. „Einstellungen“ 3. „Sprache“ Dansk ê 4. Mit / gewünschte Sprache einstellen. Wählen mit Abb.

  • Seite 24: Heizkessel Entlüften

    Erstinbetriebnahme, Inspektion, Wartung Heizkessel entlüften 1. Heizwasserseitige Absperrventile schließen. 2. Ablaufschlauch am oberen Hahn mit einem Abwasseranschluss verbinden. 3. Hähne öffnen und mit Netzdruck so lange entlüften, bis keine Luftgeräusche mehr hör- bar sind. 4. Hähne schließen, heizwasserseitige Absperrventile öffnen. Abb.

  • Seite 25: Siphon Mit Wasser Füllen

    Erstinbetriebnahme, Inspektion, Wartung Siphon mit Wasser füllen 1. Halteklammer abziehen und Siphon abneh- A B C men. 2. Siphon mit Wasser füllen. 3. Siphon anbauen und mit Halteklammer befestigen. Hinweis Zulaufschlauch beim Zusammenbauen nicht ver- drehen. Ablaufschlauch ohne Bögen und mit steti- gem Gefälle verlegen.
  • Seite 26 Erstinbetriebnahme, Inspektion, Wartung Funktionsablauf und mögliche Störungen (Fortsetzung) Nach max. 10 min läuft nein Störung Gebläse prüfen, Gebläse an. Leitungen, Steckverbin- Grüne LED am Zünd- dungen und Spannungs- transformator blinkt. versorgung prüfen (Gebläsedrehzahl nicht er- reicht) Luftdruckwächter schal- nein nach ca. 51 s Luftdruckwächter prüfen, Leitungen und Steckver- Störung...

  • Seite 27: Richtwerte Für Brennereinstellung

    Erstinbetriebnahme, Inspektion, Wartung Richtwerte für Brennereinstellung Hinweis Prüfen, ob die Serviceanleitung für den betreffenden Brenner gültig ist. Siehe Gültigkeitshinweis auf der letzten Seite und Herstell-Nr. auf dem Typenschild des Heizkessels. Abb. 20 Abgas-Messöffnung Nenn-Wärmeleistung 12,9/19,3 16,1/23,5 Brennerstufe Stufe 1 Stufe 2 Stufe 1 Stufe 2 Nenn-Wärmeleistung...

  • Seite 28: Öldruck Einregulieren Und Vakuum Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Richtwerte für Brennereinstellung (Fortsetzung) Abb. 21 Öldruck einregulieren und Vakuum prüfen Abb. 22 Ölpumpe Fabrikat Danfoss, Typ BFP 52 Abb. 23 Ölpumpe Fabrikat Suntec, Typ ATE2 ■ Manometer an Messöffnung „P“ anschließen. Messbereich 0 - 25 bar (0 - 2,5 MPa) ■...

  • Seite 29: Luftmenge (Stat. Brennerdruck) Einregulieren

    Erstinbetriebnahme, Inspektion, Wartung Öldruck einregulieren und Vakuum prüfen (Fortsetzung) 3. 1. Brennerstufe einstellen (siehe Seite 29). 9. Nach Einstellung des Öldrucks die Emissionswerte durch Messung prüfen. 4. Bei Vakuum größer 0,35 bar (35 kPa) Filter auf Ver- schmutzung und Leitungsverlauf prüfen. 1./2.

  • Seite 30: Brenner Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Brenner reinigen Abb. 25 1. Befestigungsschrauben herausdrehen, Deckel 3. Innensechskantschraube lösen und Dralleinrich- mit Mischeinrichtung abnehmen und in War- tung abnehmen. tungsposition aufstecken. 4. Blende, Dosierring und Zündelektroden reinigen. 2. Leitungen der Zündelektroden abziehen.

  • Seite 31: Düse Austauschen Und Zündelektroden Prüfen Oder Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Düse austauschen und Zündelektroden prüfen oder einstellen 2,5 mm Abb. 26 1. Düse herausschrauben, dabei am Ölvorwärmer gegenhalten. Luftblasenbildung vermeiden. 2. Neue LE-Düse einschrauben (am Ölvorwärmer gegenhalten). Düse nach den Angaben in der Tabelle auf Seite 27 auswählen.

  • Seite 32: Ölpumpenfilter Reinigen, Falls Erforderlich Austauschen

    Erstinbetriebnahme, Inspektion, Wartung Düse austauschen und Zündelektroden prüfen oder… (Fortsetzung) Nenn-Wärmeleistung 12,9/19,3 16,1/23,5 Düsenabstand „a“ (siehe Seite 31) +0,2/-0,3 +0,2/-0,3 5. Mischeinrichtung wieder einbauen. Befesti- gungsschrauben mit Anzugsdrehmoment 5 Nm/ 8 Nm anziehen (siehe Seite 30). ≥ ≤ Ölpumpenfilter reinigen, falls erforderlich austauschen Ölpumpe Fabrikat Danfoss, Typ BFP 52 Abb.
  • Seite 33 Erstinbetriebnahme, Inspektion, Wartung Ölpumpenfilter reinigen, falls erforderlich… (Fortsetzung) Ölpumpe Fabrikat Suntec, Typ ATE2 Abb. 29 Filter O-Ring (austauschen) Flachdichtung (austauschen) Deckel...

  • Seite 34: Heizflächen Auf Verschmutzung Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Heizflächen auf Verschmutzung prüfen a-Ö Abb. 30 1. Stecker und Stecker vom Gebläse abzie- 5. Befestigungsbohrung auf Zentrierbolzen schieben. a-Ö hen. Die Leitungen aus der Leitungsschelle an der linken Seite des Heizkessels herausnehmen. 6. Alle Dichtstellen und Dichtungen des Brenners auf Beschädigungen prüfen.

  • Seite 35: Kondenswasserablauf Prüfen Und Siphon Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Heizflächen reinigen (Fortsetzung) Hinweis Verfärbungen an der Oberfläche des Wärmetauschers sind normale Betriebsspuren. Sie haben keinen Ein- fluss auf Funktion und Lebensdauer des Wärmetau- schers. Der Einsatz von chemischen Reinigungsmitteln ist nicht erforderlich. 1. Verbrennungsrückstände von der Heizfläche des Wärmetauschers absaugen.

  • Seite 36: Aktivkohlefilter Prüfen (Zubehör)

    Erstinbetriebnahme, Inspektion, Wartung Neutralisationseinrichtung prüfen (Zubehör) (Fortsetzung) Angaben des Herstellers der Neutralisationseinrich- tung beachten. Aktivkohlefilter prüfen (Zubehör) Hinweis Angaben des Herstellers des Aktivkohlefilters beach- ten. Membran-Druckausdehnungsgefäß und Druck der Anlage prüfen Alle heizwasserseitigen Anschlüsse auf Dichtheit prüfen Brenner durchmessen. Werte in Protokoll auf Seite 116 eintragen. Abgassystem auf freien Durchgang und Dichtheit prüfen Sicherheitsventile auf Funktion prüfen Elektrische Anschlüsse auf festen Sitz prüfen...

  • Seite 37: Anlagenausführung

    Erstinbetriebnahme, Inspektion, Wartung Regelung an die Heizungsanlage anpassen (Fortsetzung) Anlagenausführung 1 Ein Heizkreis ohne Mischer A1 (mit/ohne Warmwasserbereitung) Abb. 33 ID: 4605145_1001_01 Vitoladens 300-W Speichertemperatursensor Außentemperatursensor Heizkreis ohne Mischer A1 (Heizkreis 1) Speicher-Wassererwärmer Funktion/Anlagenkomponente Codierung Einstellen Auslieferungszu- stand Anschluss Zirkulationspumpe an Erweiterung AM1, Anschluss A2 34:0 —...
  • Seite 38 Erstinbetriebnahme, Inspektion, Wartung Regelung an die Heizungsanlage anpassen (Fortsetzung) Abb. 34 ID: 4605146_1001_01 Vitoladens 300-W Temperaturwächter als Maximaltemperaturbegren- Außentemperatursensor zung für Fußbodenheizung Speicher-Wassererwärmer Vorlauftemperatursensor M2 Heizkreispumpe M2 Speichertemperatursensor Heizkreis ohne Mischer A1 (Heizkreis 1) Erweiterungssätzen Mischer M2 Heizkreis mit Mischer M2 (Heizkreis 2) Funktion/Anlagenkomponente Codierung Einstellen...
  • Seite 39 Erstinbetriebnahme, Inspektion, Wartung Regelung an die Heizungsanlage anpassen (Fortsetzung) Heizkreis ohne Mischer A1 (Heizkreis 1) Vorlauftemperatursensor M2 Heizkreis mit Mischer M2 (Heizkreis 2) Heizkreispumpe M2 Temperaturwächter als Maximaltemperaturbegren- Erweiterungssätzen Mischer M2 zung für Fußbodenheizung Wärmetauscher zur Systemtrennung Funktion/Anlagenkomponente Codierung Einstellen Gruppe Anlage nur mit einem Heizkreis mit Mischer mit Erweiterungssatz für Mischer (ohne ungeregelten Heizkreis)

  • Seite 40: Heizkennlinien Einstellen (Nur Bei Regelung Für Witterungsgeführten Betrieb)

    Erstinbetriebnahme, Inspektion, Wartung Regelung an die Heizungsanlage anpassen (Fortsetzung) Anlagenausführung 5 Ein Heizkreis ohne Mischer, ein Heizkreis mit Mischer M2 (mit Erweiterungssatz), ein Heizkreis mit Mischer M3 (mit Erweiterungssatz) und hydraulische Weiche (mit/ohne Warmwasserbereitung) Abb. 37 ID: 4605149_1001_01 Vitoladens 300-W Erweiterungssätzen Mischer M2 Außentemperatursensor Heizkreis mit Mischer M3 (Heizkreis 3)
  • Seite 41 Erstinbetriebnahme, Inspektion, Wartung Heizkennlinien einstellen (nur bei Regelung für… (Fortsetzung) Neigung -5 -10 -15 -20 Außentemperatur in °C Abb. 38 Einstellbereiche Neigung: Änderung des normalen Raumtemperatur-Sollwerts ■ Fußbodenheizungen: 0,2 bis 0,8 ■ Niedertemperaturheizungen: 0,8 bis 1,6 Bedienungsanleitung Raumtemperatur-Sollwert einstellen Reduzierter Raumtemperatur-Sollwert Für jeden Heizkreis getrennt einstellbar.

  • Seite 42: Regelung In Lon Einbinden

    Erstinbetriebnahme, Inspektion, Wartung Heizkennlinien einstellen (nur bei Regelung für… (Fortsetzung) Erweitertes Menü: å 2. „Heizung“ 3. Heizkreis auswählen. 4. „Heizkennlinie“ 5. „Neigung“ oder „Niveau“ 6. Heizkennlinie entsprechend den Erfordernissen der Anlage einstellen. Außentemperatur in °C Abb. 41 Neigung ändern Niveau ändern (vertikale Parallelverschiebung der Heizkennlinie) Regelung in LON einbinden Das Kommunikationsmodul LON muss eingesteckt...

  • Seite 43: Einweisung Des Anlagenbetreibers

    Erstinbetriebnahme, Inspektion, Wartung Regelung in LON einbinden (Fortsetzung) Kesselkreisregelung Vitotronic 200-H Vitotronic 200-H Vitocom Viessmann Anlagennummer, Viessmann Anlagennummer, Viessmann Anlagennummer, — Codierung „98:1“ Codierung „98:1“ Codierung „98:1“ Fehlerüberwachung LON- Fehlerüberwachung LON- Fehlerüberwachung LON- — Teilnehmer, Teilnehmer, Teilnehmer, Codierung „9C:20“ Codierung „9C:20“...

  • Seite 44: Allgemein

    Codierung 1 (Fortsetzung) Bei Regelung für witterungsgeführten Betrieb werden ■ die Codierungen im Klartext angezeigt. ■ Nicht angezeigt werden Codierungen, die durch Aus- stattung der Heizungsanlage oder Einstellung ande- rer Codierungen keine Funktion haben. Heizungsanlagen mit einem Heizkreis ohne Mischer ■...
  • Seite 45 Codierung 1 Allgemein (Fortsetzung) Wert Ad- Anlagenaus- Beschreibung resse 00: ... führung 2, 3 Ein Heizkreis mit Mischer M2 (Heizkreis 2), mit Trinkwassererwärmung 2, 3, 4 Ein Heizkreis ohne Mischer A1 (Heizkreis 1) und ein Heizkreis mit Mischer M2 (Heizkreis 2), ohne Trinkwassererwärmung (Codierung stellt sich automatisch ein) 2, 3, 4 Ein Heizkreis ohne Mischer A1 (Heizkreis 1) und ein Heizkreis mit Mischer M2 (Heizkreis 2), mit Trinkwassererwärmung (Codierung stellt sich automatisch ein)

  • Seite 46: Kessel

    Codierung 1 Allgemein (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Bedienung sperren 8F:0 Bedienung im Basis-Menü und im 8F:1 Bedienung im Basis-Menü und im erweiterten Menü freigegeben erweiterten Menü gesperrt Schornsteinfeger-Prüfbetrieb ist akti- Hinweis vierbar. Die jeweilige Codierung wird erst 8F:2 Bedienung im Basis-Menü...

  • Seite 47: Solar

    Codierung 1 Warmwasser (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Freigabe Zirkulationspumpe 73:0 Trinkwasserzirkulationspumpe: 73:1 Während des Zeitprogramms 1 „Ein“ nach Zeitprogramm mal/h für 5 min „Ein“ bis 6 mal/h für 73:6 5 min „Ein“ 73:7 Dauernd „Ein“ Solar Codierungen Codierung im Auslieferungszustand Mögliche Umstellung Drehzahlsteuerung-Solarkreispumpe 02:0...

  • Seite 48: Codierung 1

    Codierung 1 Solar (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Erweiterte Solar-Regelungsfunktionen 20:0 Keine erweiterte Regelungsfunkti- 20:1 Zusatzfunktion für Trinkwasser- on aktiv erwärmung 20:2 2. Differenztemperaturregelung 20:3 2. Differenztemperaturregelung und Zusatzfunktion 20:4 2. Differenztemperaturregelung zur Heizungsunterstützung 20:5 Thermostatfunktion 20:6 Thermostatfunktion und Zusatzfunk- tion 20:7 Solare Beheizung über externen...
  • Seite 49 Codierung 1 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Erweiterte Sparfunktion gedämpfte Außentemperatur A6:36 Erweiterte Sparschaltung nicht ak- A6:5 Erweiterte Sparschaltung aktiv. Bei einem variabel einstellbaren Wert A6:35 von 5 bis 35 °C zuzüglich 1 °C wer- den Brenner und Heizkreispumpe ausgeschaltet.
  • Seite 50 Codierung 1 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Parameter Adresse Mit Heizkreispumpenlogik-Funktion: b5:... Heizkreispumpe „Aus“ Heizkreispumpe „Ein“ < RT - 1 K > Soll Soll - 1 K < RT - 2 K > Soll Soll - 2 K <...
  • Seite 51 Codierung 1 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Estrichtrocknung F1:0 Estrichtrocknung nicht aktiv F1:1 Estrichtrocknung nach 6 wählbaren Temperatur-Zeit-Profilen einstellbar F1:6 (siehe Seite 89) F1:15 Dauernd Vorlauftemperatur 20 °C Partybetrieb Zeitbegrenzung F2:8 Zeitliche Begrenzung für Partybe- F2:0 Keine Zeitbegrenzung für Partybe- trieb oder Externe Betriebspro-...

  • Seite 52: Allgemein

    Codierung 2 (Fortsetzung) In der Codierebene 2 sind alle Codierungen erreich- ■ bar. ■ Nicht angezeigt werden Codierungen, die durch Aus- stattung der Heizungsanlage oder Einstellung ande- rer Codierungen keine Funktion haben. Der Heizkreis ohne Mischer wird im Folgenden mit ■...
  • Seite 53 Codierung 2 Allgemein (Fortsetzung) Wert Ad- Anlagenaus- Beschreibung resse 00: ... führung 2, 3, 4 Ein Heizkreis ohne Mischer A1 (Heizkreis 1) und ein Heizkreis mit Mischer M2 (Heizkreis 2), mit Trinkwassererwärmung (Codierung stellt sich automatisch ein) Ein Heizkreis mit Mischer M2 (Heizkreis 2) und ein Heizkreis mit Mischer M3 (Heizkreis 3), ohne Trinkwassererwärmung Ein Heizkreis mit Mischer M2 (Heizkreis 2) und ein Heizkreis mit Mischer M3 (Heizkreis 3), mit Trinkwassererwärmung...
  • Seite 54 Codierung 2 Allgemein (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Einstellung Laufzeit Trinkwasserzir- kulationspumpe: Codieradresse 3d 3b:0 Funktion Eingang DE2 an Erweite- 3b:1 Funktion Eingang DE2: Betriebspro- rung EA1: Keine Funktion gramm-Umschaltung 3b:2 Funktion Eingang DE2: Externe An- forderung mit Vorlauftemperatur- Sollwert Einstellung Sollwert Vorlauftempera- tur: Codieradresse 9b...
  • Seite 55 Codierung 2 Allgemein (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 3E:0 Interne Umwälzpumpe bleibt bei 3E:1 Interne Umwälzpumpe wird bei Sig- Signal „Extern Sperren“ im Regel- nal „Extern Sperren“ ausgeschaltet betrieb 3E:2 Interne Umwälzpumpe wird bei Sig- nal „Extern Sperren“ eingeschaltet 3F:0 Interne Umwälzpumpe bleibt bei 3F:1...
  • Seite 56 Regelung empfängt Außentempera- Außentemperatur des an der Regelung angeschlossenen Sen- 97:2 Regelung sendet Außentemperatur sors wird intern verwendet an Vitotronic 200-H 98:1 Viessmann Anlagennummer in 98:1 Anlagennummer einstellbar von 1 Verbindung mit Überwachung bis 5 mehrerer Anlagen über 98:5 Vitocom 300...

  • Seite 57: Kessel

    Codierung 2 Allgemein (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 9C:20 Überwachung LON-Teilnehmer 9C:0 Keine Überwachung Falls ein Teilnehmer nicht antwor- 9C:5 Zeit einstellbar von 5 bis 60 min tet, werden nach 20 min rege- lungsintern vorgegebene Werte 9C:60 verwendet. Erst dann erfolgt eine Störungsmeldung.

  • Seite 58: Warmwasser

    Codierung 2 Kessel (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 31:... Solldrehzahl der internen Umwälz- 31:0 Solldrehzahl einstellbar von 0 bis pumpe bei Betrieb als Kesselkreis- 100 % pumpe in %, vorgegeben durch 31:100 Kesselcodierstecker 38:0 Status Brennersteuergerät: Betrieb 38:≠0 Status Brennersteuergerät: Fehler (kein Fehler) Warmwasser Codierungen...

  • Seite 59: Solar

    Codierung 2 Warmwasser (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 65:... Information zur Bauart des Umschaltventils (nicht verstellen, vorgegeben durch den Kesselco- dierstecker) 67:40 Bei solarer Trinkwassererwär- 67:0 Trinkwassertemperatur-Sollwert ein- mung: Trinkwassertemperatur- stellbar von 0 bis 95 °C (begrenzt Sollwert 40 °C. Oberhalb des ein- 67:95 durch kesselspezifische Parameter) gestellten Sollwerts ist die Nach-...
  • Seite 60 Ungewollter Volumenstrom im Solarkreis (z. B. nachts) wird erfasst. 0E:1 Wärmebilanzierung in Verbindung 0E:2 Nicht einstellen! mit Viessmann Wärmeträgerme- 0E:0 Keine Wärmebilanzierung dium 0F:70 Volumenstrom des Solarkreises 0F:1 Volumenstrom einstellbar von 0,1 bei max. Pumpendrehzahl 7 l/min bis 25,5 l/min ≙...
  • Seite 61 Codierung 2 Solar (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Zieltemperaturregelung einge- ■ schaltet (Codierung „10:1“): Temperatur, mit der das solar er- wärmte Wasser in den Speicher- Wassererwärmer eingeschichtet werden soll. Codierung „20:9“ (Beheizung ■ von 2 Speicher-Wassererwär- mern) ist eingestellt: Bei Erreichen des Trinkwasser- temperatur-Sollwerts eines Spei- cher-Wassererwärmers wird der...

  • Seite 62: Heizkreis 1, Heizkreis 2, Heizkreis 3

    Codierung 2 Solar (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Codierung „20:9“ muss eingestellt 26:2 Vorrang für Speicher-Wassererwär- sein. mer 2, ohne Pendelbeheizung 26:3 Vorrang für Speicher-Wassererwär- mer 2, mit Pendelbeheizung 26:4 Pendelbeheizung ohne Vorrang für einen der Speicher-Wassererwärmer 27:15 Pendelbeheizungszeit 15 min. 27:5 Pendelbeheizungszeit ist einstellbar Der Speicher-Wassererwärmer oh-...
  • Seite 63 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Parameter Heizkreispumpe Adresse A3:... „Ein“ „Aus“ -4 °C -2 °C -3 °C -1 °C -2 °C 0 °C -1 °C 1 °C 0 °C 2 °C 1 °C 3 °C 14 °C 16 °C Codierung im Auslieferungszustand Mögliche Umstellung...
  • Seite 64 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Bei einem variabel einstellbaren Wert von 5 bis 35 °C zuzüglich 1 °C werden Brenner und Heizkreis- pumpe ausgeschaltet. Der Mischer wird zugefahren. Grundlage ist die gedämpfte Außentemperatur.
  • Seite 65 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Parameter Adresse Mit Heizkreispumpenlogik-Funktion: b5:... Heizkreispumpe „Aus“ Heizkreispumpe „Ein“ + 3 K < RT + 2 K > Soll Soll + 2 K < RT + 1 K > Soll Soll + 1 K <...
  • Seite 66 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung E2:50 Mit Fernbedienung: Keine Anzei- E2:0 Anzeigekorrektur – gekorrektur Raumtemperatur-Ist- wert E2:49 Anzeigekorrektur 0,1 K – E2:51 Anzeigekorrektur +0,1 K E2:99 Anzeigekorrektur +4,9 K E5:0 Ohne drehzahlgeregelte externe E5:1 Mit drehzahlgeregelter externer Heizkreispumpe...
  • Seite 67 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung F8:-5 Temperaturgrenze für Aufhebung F8:+10 Temperaturgrenze einstellbar von des reduzierten Betriebs -5 °C, +10 bis -60 ° siehe Beispiel auf Seite 90. F8:-60 Einstellung Codieradresse „A3“ be- F8:-61 Funktion inaktiv achten.

  • Seite 68: Diagnose Und Serviceab

    Diagnose und Serviceabfragen Service-Ebene aufrufen OK und gleichzeitig ca. 4 s lang drücken. å Übersicht Service-Menü Service Allgemein Diagnose Heizkreis 1 Heizkreis 2 Aktorentest Heizkreis 3 Warmwasser Codierebene 1 Solar Kurzabfrage Codierebene 2 Daten zurücksetzen Fehlerhistorie Teilnehmer-Check Servicefunktionen Service-Pin Wartung Reset Service beenden ? Befüllung Entlüftung...

  • Seite 69: Kurzabfrage

    Diagnose und Serviceabfragen Diagnose (Fortsetzung) Kurzabfrage In der Kurzabfrage können z. B. Temperaturen, Softwarestände und angeschlossene Komponenten abgefragt werden. 1. OK und gleichzeitig ca. 4 s lang drücken. å 2. „Diagnose“ 3. „Kurzabfrage“. 4. OK drücken. Im Display erscheinen 9 Zeilen mit je 6 Feldern. Diagnose Kurzabfrage Wählen mit Abb.

  • Seite 70: Ausgänge Prüfen (Relaistest)

    Diagnose und Serviceabfragen Diagnose (Fortsetzung) Zeile (Kurzab- Feld frage) Interne Umwälzpumpe Drehzahlgere- Software- gelte Pumpe stand dreh- 0: ohne zahlgeregelte 1: Wilo Pumpe 2: Grundfos 0: keine dreh- zahlgeregelte Pumpe Software- Softwarestand stand Erwei- Erweiterung terung AM1 Ausgänge prüfen (Relaistest) 1.

  • Seite 71: Störungsbehebung

    Störungsbehebung Störungsanzeige Regelung für witterungsgeführten Betrieb Bei einer Störung blinkt die rote Störungsanzeige Quittierte Störungen aufrufen Im Display blinkt „ “ und „Störung“ wird angezeigt. Im Basis-Menü „Störung“ auswählen. Eine Liste der anstehenden Störungen wird angezeigt. Störungscodes aus Störungsspeicher auslesen (Fehlerhistorie) Die letzten 10 aufgetretenen Störungen (auch beho- bene) werden gespeichert und können abgefragt wer-...
  • Seite 72 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner blockiert Unterbrechung Kessel- Kesseltemperatursensor prüfen temperatursensor (siehe Seite 77) Mischer wird zugefahren Kurzschluss Vorlauftem- Vorlauftemperatursensor prüfen peratursensor Heizkreis 2 (siehe Seite 81) (mit Mischer) Mischer wird zugefahren Kurzschluss Vorlauftem- Vorlauftemperatursensor prüfen peratursensor Heizkreis 3 (siehe Seite 81)
  • Seite 73 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner blockiert Kurzschluss Abgastempe- Abgastemperatursensor prüfen ratursensor Regelbetrieb gemäß Auslie- Kommunikationsfehler Anschlüsse prüfen, ggf. Bedienein- ferungszustand Bedieneinheit heit austauschen Regelbetrieb gemäß Auslie- Interner Fehler Regelung austauschen ferungszustand Brenner blockiert Fehler Kesselcodierste- Kesselcodierstecker einstecken cker...
  • Seite 74 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Regelbetrieb, max. Pumpen- Kommunikationsfehler Einstellung Codieradresse „E5“ in drehzahl drehzahlgeregelte, exter- Gruppe „Heizkreis“ prüfen. ne Heizkreispumpe Heiz- kreis 2 (mit Mischer) Regelbetrieb, max. Pumpen- Kommunikationsfehler Einstellung Codieradresse „E5“ in drehzahl drehzahlgeregelte externe Gruppe „Heizkreis“...
  • Seite 75 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner blockiert Kommunikationsfehler Regelung austauschen. Brennersteuergerät Brenner auf Störung Abgastemperaturbegren- Füllstand der Heizungsanlage prü- zer hat ausgelöst. fen. Anlage entlüften. Entriegelungstaste R nach Abküh- len der Abgasanlage betätigen. Brenner auf Störung Temperaturbegrenzer hat Füllstand der Heizungsanlage prü- ausgelöst.

  • Seite 76: Instandsetzung

    Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner auf Störung und wei- Magnetspule defekt Magnetspule prüfen, dazu die terer Fehler b7 wird ange- Regelung defekt Magnetspule probeweise ersetzen zeigt oder Spule 1 gegen Spule 2 tau- schen: Falls dann Fehler F6 er- scheint, Magnetspule austau- schen.

  • Seite 77: Kesseltemperatursensor, Speichertemperatursensor Oder Vorlauf- Temperatursensor Für Hydraulische Weiche Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) 2. Widerstand des Außentemperatursensors zwischen „X3.1“ und „X3.2“ am abgezogenen Stecker mes- sen und mit Kennlinie vergleichen. 3. Bei starker Abweichung von der Kennlinie Adern am Sensor abklemmen und Messung direkt am Sensor wiederholen. 4. Je nach Messergebnis Leitung oder Außentempe- ratursensor austauschen.

  • Seite 78: Abgastemperatursensor Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Kesseltemperatursensor: Leitungen am Kessel- ■ temperatursensor abziehen und Widerstand messen. ■ Speichertemperatursensor: Stecker Kabelbaum an der Regelung abziehen und Widerstand messen. ■ Vorlauftemperatursensor: Stecker „X3“ an der Regelung abziehen und Widerstand zwischen „X3.4“ und „X3.5“ messen. 2. Widerstand der Sensoren messen und mit Kennli- nie vergleichen.

  • Seite 79: Temperaturbegrenzer Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) 3. Bei starker Abweichung Sensor austauschen. 10 30 50 70 90 110 Temperatur in °C Abb. 50 Sensortyp: NTC 10 k Ω Temperaturbegrenzer prüfen Falls sich nach einer Störabschaltung der Feuerungs- automat nicht entriegeln lässt, obwohl die Kesselwas- sertemperatur unterhalb von ca.

  • Seite 80: Sicherung Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Sicherung prüfen Abb. 52 1. Netzspannung ausschalten. 3. Abdeckung abbauen. 2. Seitliche Verschlüsse lösen und Regelung abklap- 4. Sicherung F1 prüfen (siehe Anschluss- und Ver- pen. drahtungsschema). Erweiterungssatz Mischer Einstellung Drehschalter S1 prüfen Hinweis Der Mischer-Motor kann auch über den Aktorentest in Der Drehschalter auf der Leiterplatte des Erweite- Bewegung gesetzt werden (siehe Kapitel „Ausgänge rungssatzes definiert die Zuordnung zum jeweiligen...

  • Seite 81: Vitotronic 200-H Prüfen (Zubehör)

    Störungsbehebung Instandsetzung (Fortsetzung) Drehrichtung des Mischer-Motors ändern (falls erforderlich) 1. Obere Gehäuseabdeckung des Erweiterungssatzes abbauen. Gefahr Ein Stromschlag kann lebensbedrohend sein. Vor Öffnen des Geräts Netzspannung aus- schalten, z. B. an der Sicherung oder einem Hauptschalter. Abb. 53 2. An Stecker die Adern an den Klemmen „...

  • Seite 82: Funktionsbeschreibung

    Funktionsbeschreibung Regelung 21°C 14°C Kesseltemperatur 48°C Abb. 55 Heizbetrieb Durch die Regelung wird eine Kesselwasser-Solltem- Das Brennersteuergerät ermittelt den Wärmebedarf peratur ermittelt in Abhängigkeit von der Außentempe- und steuert dementsprechend den 2-stufigen Brenner. ratur oder der Raumtemperatur (bei Anschluss einer Die Kesselwassertemperatur wird im Brennersteuerge- raumtemperaturgeführten Fernbedienung) und von rät begrenzt: Durch den Temperaturregler auf 74 °C,...

  • Seite 83: Interne Erweiterung H3

    Funktionsbeschreibung Regelung (Fortsetzung) Interne Erweiterung H3 Abb. 56 Die interne Erweiterung ist werkseitig in das Rege- lungsgehäuse eingebaut. An die Relaisausgänge sind folgende Funktionen angeschlossen: Interne Umwälzpumpe sÖ Ölvorwärmer...

  • Seite 84: Externe Erweiterungen (Zubehör)

    Funktionsbeschreibung Externe Erweiterungen (Zubehör) Erweiterung AM1 Abb. 57 Umwälzpumpe A Netzanschluss für weiteres Zubehör fÖ Umwälzpumpe KM-BUS Netzanschluss fÖ Funktionen Die Funktion der Ausgänge wird über Codierungen an der Regelung des Heizkessels ausgewählt. An Anschluss A1 und A2 kann je eine der folgenden Umwälzpumpen angeschlossen werden: ■...

  • Seite 85: Erweiterung Ea1

    Funktionsbeschreibung Externe Erweiterungen (Zubehör) (Fortsetzung) Funktionszuordnung Funktion Codierung (Gruppe „Allgemein“) Ausgang A1 Ausgang A2 Trinkwasserzirkulationspumpe 33:0 34:0 (Auslieferungszustand) Heizkreispumpe 33:1 (Auslieferungszustand) 34:1 sÖ Umwälzpumpe zur Speicherbeheizung 33:2 34:2 Erweiterung EA1 Abb. 58 Sicherung Netzanschluss für weiteres Zubehör fÖ Digitaler Eingang 1 Digitaler Eingang 2 Digitaler Eingang 3 10V 0...
  • Seite 86 Funktionsbeschreibung Externe Erweiterungen (Zubehör) (Fortsetzung) Sammelstörmeldung/Zubringerpumpe/Trink- wasserzirkulationspumpe (potenzialfrei) Trinkwasserzirkulationspumpen mit eigenstän- ∼ digen Funktionen direkt an 230 V anschlie- ßen. KM-BUS Digitale Dateneingänge DE1 bis DE3 Die Wirkung auf eine Umwälzpumpe zur Speicherbe- heizung wird in Codieradresse 5E in Gruppe „Warm- Folgende Funktionen können alternativ angeschlossen wasser“...

  • Seite 87: Regelungsfunktionen

    Funktionsbeschreibung Externe Erweiterungen (Zubehör) (Fortsetzung) Funktionszuordnung Die Funktion des Ausgangs wird über Codier- adresse „36“ in Gruppe „Allgemein“ an der Regelung des Heizkessels ausgewählt. Regelungsfunktionen Externe Betriebsprogramm-Umschaltung Die Funktion „Externe Betriebsprogramm-Umschal- Die Funktion wird über folgende Codieradressen in tung“ wird über die Erweiterung EA1 realisiert. An der Gruppe „Allgemein“...

  • Seite 88: Externes Sperren

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Externes Sperren Die Funktionen „Externes Sperren“ und „Externes Die Funktion wird über folgende Codieradressen in Sperren und Störmeldeeingang“ werden über die Gruppe „Allgemein“ ausgewählt: Erweiterung EA1 realisiert. An der Erweiterung EA1 stehen 3 Eingänge (DE1 bis DE3) zur Verfügung. Externes Sperren Codierung Eingang DE1...

  • Seite 89: Estrichtrocknung

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Befüllung bei eingeschalteter Regelung Wenn die Funktion aktiviert wird, geht der Brenner außer Betrieb. Nach 20 min wird das Programm auto- Falls die Anlage bei eingeschalteter Regelung befüllt matisch inaktiv. werden soll, wird das Umschaltventil im Befüllungspro- gramm in Mittelstellung gefahren, und die Pumpe ein- geschaltet.

  • Seite 90: Anhebung Der Reduzierten Raumtemperatur

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Temperaturprofil 4: Codierung „F1:4“ Tage Abb. 62 Temperaturprofil 5: Codierung „F1:5“ Tage Abb. 63 Temperaturprofil 6: Codierung „F1:6“ Tage Abb. 64 Endet nach 21 Tagen Temperaturprofil 7: Codierung „F1:15“ Tage Abb. 65 Anhebung der reduzierten Raumtemperatur Beim Betrieb mit reduzierter Raumtemperatur kann der Die Grenzwerte der Außentemperatur für Beginn und reduzierte Raumtemperatur-Sollwert in Abhängigkeit Ende der Temperaturanhebung sind in den Codier-...

  • Seite 91: Verkürzung Der Aufheizzeit

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Beispiel mit den Einstellungen im Auslieferungszustand Außentemperatur in °C Abb. 66 Heizkennlinie für Betrieb mit normaler Raumtem- peratur Heizkennlinie für Betrieb mit reduzierter Raumtem- peratur Verkürzung der Aufheizzeit Beim Übergang vom Betrieb mit reduzierter Raumtem- Der Wert und die Zeitdauer für die zusätzliche Erhö- peratur in den Betrieb mit normaler Raumtemperatur hung des Kesselwasser- oder Vorlauftemperatur-Soll- wird die Kesselwasser- oder Vorlauftemperatur ent-...

  • Seite 92: Zuordnung Der Heizkreise An Der Fernbedienung

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Beispiel mit den Einstellungen im Auslieferungszustand Uhrzeit Abb. 67 Beginn des Betriebs mit normaler Raumtemperatur Kesselwasser- oder Vorlauftemperatur-Sollwert entsprechend eingestellter Heizkennlinie Kesselwasser- oder Vorlauftemperatur-Sollwert entsprechend Codieradresse „FA“: 50 °C + 20 % = 60 °C Zeitdauer des Betriebs mit erhöhtem Kesselwas- ser- oder Vorlauftemperatur-Sollwert entsprechend Codieradresse „Fb“: 60 min...

  • Seite 93: Schemen

    Schemen Anschluss- und Verdrahtungsschema interne Anschlüsse – Abb. 68 X ... Elektrische Schnittstellen Zündeinheit Kesseltemperatursensor Gebläse § a-Ö Abgastemperatursensor A Ansteuerung Gebläse a-Ö Schrittmotor für Umschaltventil Luftdruckwächter dÖ Temperaturbegrenzer...

  • Seite 94: Anschluss- Und Verdrahtungsschema - Externe Anschlüsse

    Schemen Anschluss- und Verdrahtungsschema externe Anschlüsse – Abb. 69 Grundleiterplatte Brennstoffventil 1. Stufe Schaltnetzteil Brennstoffventil 2. Stufe Optolink X ... Elektrische Schnittstellen Feuerungsautomat Außentemperatursensor Bedienteil Vorlauftemperatursensor hydraulische Weiche Codierstecker Speichertemperatursensor Anschlussadapter Interne Umwälzpumpe sÖ Kommunikationsmodul LON fÖ Netzanschluss Interne Erweiterung H3 Ölvorwärmer Netzschalter Flammenüberwachung...
  • Seite 95 Schemen Anschluss- und Verdrahtungsschema externe… – (Fortsetzung) Anschluss-Schema Stecker 201 Abb. 70 Brücke oder Brandschutzschalter Ölpumpe Gebläsemotor Brennstoffventil 1 a-Ö Interne Anschlussleitung (auf Grundleiterplatte) Brennstoffventil 2...

  • Seite 96: Einzelteillisten

    Einzelteillisten Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen Fachhandel ■ Herstell-Nr. (siehe Typenschild erhältlich. ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Bau- gruppe (aus dieser Einzelteilliste)

  • Seite 97: Übersicht Der Baugruppen

    Einzelteillisten Übersicht der Baugruppen Abb. 71 Typenschild Baugruppe Hydraulik Baugruppe Gehäuse Baugruppe Sonstiges Baugruppe Wärmezelle Baugruppe Regelung Baugruppe Brenner...

  • Seite 98: Baugruppe Gehäuse

    Einzelteillisten Baugruppe Gehäuse 0005 0005 0006 0002 0005 0001 0002 0005 0005 0003 0004 0007 0008 0001 0007 Abb. 72...
  • Seite 99 Einzelteillisten Baugruppe Gehäuse (Fortsetzung) Pos. Einzelteil 0001 Clipmutter (Satz) 0002 Fassonschraube (2 Stück) 0003 Regelungsträger 0004 Zugriffschutz 0005 Profildichtung 0006 Kapselblech mit Dichtungen 0007 Schriftzug Viessmann 0008 Vorderblech...

  • Seite 100: Baugruppe Wärmezelle

    Einzelteillisten Baugruppe Wärmezelle 0004 0001 0003 0009 0010 0008 0002 0007 0005 0010 0012 0006 0013 0002 0007 0011 0013 0014 0015 0003 0004 0009 0012 0010 0012 0014 0010 Abb. 73...
  • Seite 101 Einzelteillisten Baugruppe Wärmezelle (Fortsetzung) Pos. Einzelteil 0001 Wandhalterung 0002 Zuluftdichtung DN 125 0003 Durchführungstülle (5 Stück) 0004 Schnellentlüfter G ⅜ 0005 Schalldämpfer 0006 Kesselanschluss-Stück 0007 Abgasdichtung Ø 80 0008 Abgastemperatursensor 0009 Kapseldeckel 0010 Durchführungstülle DN 80 0011 Schlauch Ø 19 x 600 0012 Schlauchklemme 0013...

  • Seite 102: Baugruppe Brenner

    Einzelteillisten Baugruppe Brenner 0014 0001 0019 0002 0003 0015 0015 0025 0013 0035 0016 0017 0003 0034 0034 0018 0020 0005 0006 0007 0009 0008 0033 0012 0017 0022 0033 0033 0021 0027 0010 0033 0011 0028 0029 Abb. 74...
  • Seite 103 Einzelteillisten Baugruppe Brenner (Fortsetzung) Pos. Einzelteil 0001 Flammrohr 0002 Wärmedämmring 0003 Packung (Dichtung) 10 x 10 (Verschleißteil) 0004 Dichtungen (Satz) 0005 Dralleinrichtung 0006 Zündelektrodenblock (Verschleißteil) 0007 Düse (Verschleißteil) 0008 Druckfeder und Scheibe 0009 Deckel Mischeinrichtung 0010 Ölvorwärmer 0011 Zündgerät 0012 Betriebskondensator 0013 Radiallüfter...

  • Seite 104: Ölpumpe

    Einzelteillisten Baugruppe Brenner (Fortsetzung) Ölpumpe 0001 0002 Abb. 75 Pos. Einzelteil 0001 Ölpumpe Suntec 0002 Ölpumpe Danfoss...
  • Seite 105 Einzelteillisten Baugruppe Brenner (Fortsetzung)

  • Seite 106: Ölpumpe Suntec

    Einzelteillisten Baugruppe Brenner (Fortsetzung) Ölpumpe Suntec 0004 0003 0001 0002 0003 0004 0002 Abb. 76...
  • Seite 107 Einzelteillisten Baugruppe Brenner (Fortsetzung) Pos. Einzelteil 0001 Ölpumpe ATE2V 0002 Ersatzteilsatz (Dichtung und Filter) 0003 Magnetventilkern 0004 Magnetspule...

  • Seite 108: Ölpumpe Danfoss

    Einzelteillisten Baugruppe Brenner (Fortsetzung) Ölpumpe Danfoss 0001 0002 Abb. 77 Pos. Einzelteil 0001 Magnetspule 0002 Patronenfilter...
  • Seite 109 Einzelteillisten Baugruppe Brenner...

  • Seite 110: Baugruppe Hydraulik

    Einzelteillisten Baugruppe Hydraulik 0005 0006 0024 0001 0005 0006 0009 0019 0001 0012 0002 0009 0005 0006 0006 0021 0002 0003 0005 0005 0007 0003 0006 0012 0007 0023 0016 0012 0017 0018 0017 0010 0015 0008 0001 0011 0013 0006 0020 0009...
  • Seite 111 Einzelteillisten Baugruppe Hydraulik (Fortsetzung) Pos. Einzelteil 0001 O-Ring 20,6 x 2,6 0002 Temperatursensor 0003 Entlüftungshahn G 3/8 0004 Linear-Schrittmotor 0005 Steckverbindersicherung (Satz) 0006 Steckverbinderdichtung (5 Stück) 0007 Thermoschalter 0008 Rücklaufeinheit 0009 Sicherungsnadel (5 Stück) 0010 Anschlussrohr Siphon 0011 Federbandschelle DN 25 0012 Clip Ø...

  • Seite 112: Baugruppe Regelung

    Einzelteillisten Baugruppe Regelung 0013 0002 0005 0015 0001 0003 0015 0009 0014 0005 0004 0015 0007 0016 0011 0010 0012 0018 0019 Abb. 79...
  • Seite 113 Einzelteillisten Baugruppe Regelung (Fortsetzung) Pos. Einzelteil 0001 Regelung 0002 Gehäuse Rückwand 0003 Codierstecker 0004 Sicherung T 6,3 A 250 V (10 Stück) 0005 Sicherungsgriff 6,3AT 0007 Vitotronic 200 HO1B 0009 Interne Erweiterung H3 0010 Leitungsbaum X8/X9/Box 0011 Leitungsbaum 121/124 0012 Leitungsbaum Schrittmotor Molex 0013 Gegenstecker...

  • Seite 114: Baugruppe Sonstige

    Einzelteillisten Baugruppe Sonstige 0005 0006 0002 0003 0001 0004 Abb. 80...
  • Seite 115 Einzelteillisten Baugruppe Sonstige (Fortsetzung) Pos. Einzelteil 0001 Bedienungsanleitung 0002 Montage- und Serviceanleitung 0003 Wärmeleitpaste 0004 Spezial-Schmierfett 0005 Sprühdosenlack Vitoweiß 0007 Lackstift Vitoweiß...

  • Seite 116: Protokolle

    Protokolle Protokolle Einstell- und Messwerte Erstinbetriebnahme Wartung/Service Öldruck 1.Stufe vorgefunden eingestellt 2. Stufe vorgefunden eingestellt Vakuum vorgefunden nach Wartung Kohlendioxidgehalt CO 1. Stufe vorgefunden Vol.-% eingestellt Vol.-% 2. Stufe vorgefunden Vol.-% eingestellt Vol.-% Sauerstoffgehalt O 1. Stufe vorgefunden Vol.-% eingestellt Vol.-% 2.

  • Seite 117: Technische Daten

    Technische Daten Technische Daten Öl-Brennwertkessel, Art B Nenn-Wärmeleistung 12,9/19,3 16,1/23,5 Brennerstufe Nenn-Wärmeleistung 12,9 19,3 16,1 23,5 bei Brennerstufe Leistungsaufnahme mit Umwälzpumpe Nennspannung Nennfrequenz Nennstrom Vorsicherung (max.) Schutzart IP 20 Schutzklasse Zulässige Umgebungstemperatur bei Betrieb °C 0 bis +40 °C ■ bei Lagerung und Transport °C -20 bis +65 °C...

  • Seite 118: Endgültige Außerbetriebnahme Und Entsorgung

    Zur Außerbetriebnahme die Anlage spannungsfrei schalten und die Komponenten ggf. abkühlen lassen. Alle Komponenten müssen fachgerecht entsorgt wer- den. DE: Wir empfehlen, das von Viessmann organisierte Entsorgungssystem zu nutzen. Betriebsstoffe (z. B. Wärmeträgermedien) können über die kom- munale Sammelstelle entsorgt werden. Weitere Informationen halten die Viessmann Niederlas- sungen bereit.

  • Seite 119: Bescheinigungen

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Werk GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Öl-Brennwertkessel Vitoladens 300-W mit den folgenden Normen übereinstimmt: EN 267 EN 55 014 EN 303 EN 60 335-1 EN 483 EN 60 335-2-102...

  • Seite 120: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abgas-Messöffnung........... 27 Kesseltemperatursensor ........... 77 Abgastemperatursensor..........78 Kommunikations-Modul LON........42 Anhebung der reduzierten Raumtemperatur....90 Kondenswasserablauf..........35 Anlage füllen.............. 22 Konformitätserklärung..........119 Anlagendruck............. 22 Kurzabfragen..............69 Anlagenschemen............36 Aufheizzeit..............91 Ausblenden einer Störungsanzeige......71 LON................42 Außentemperatursensor..........76 – Fehlerüberwachung..........43 – Teilnehmer-Check........... 43 –...
  • Seite 121 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Temperaturbegrenzer Zündelektroden einstellen.......... 31 – Thermoschalter............79 Zusatzaufheizung Trinkwasser........82 Uhrzeit einstellen............23 Verkürzung der Aufheizzeit........91 Verringerung der Aufheizleistung....... 90 Vitotronic 200-H............81...

  • Seite 124: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr. (siehe Typenschild): 7521643 7521644 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...

Inhaltsverzeichnis
