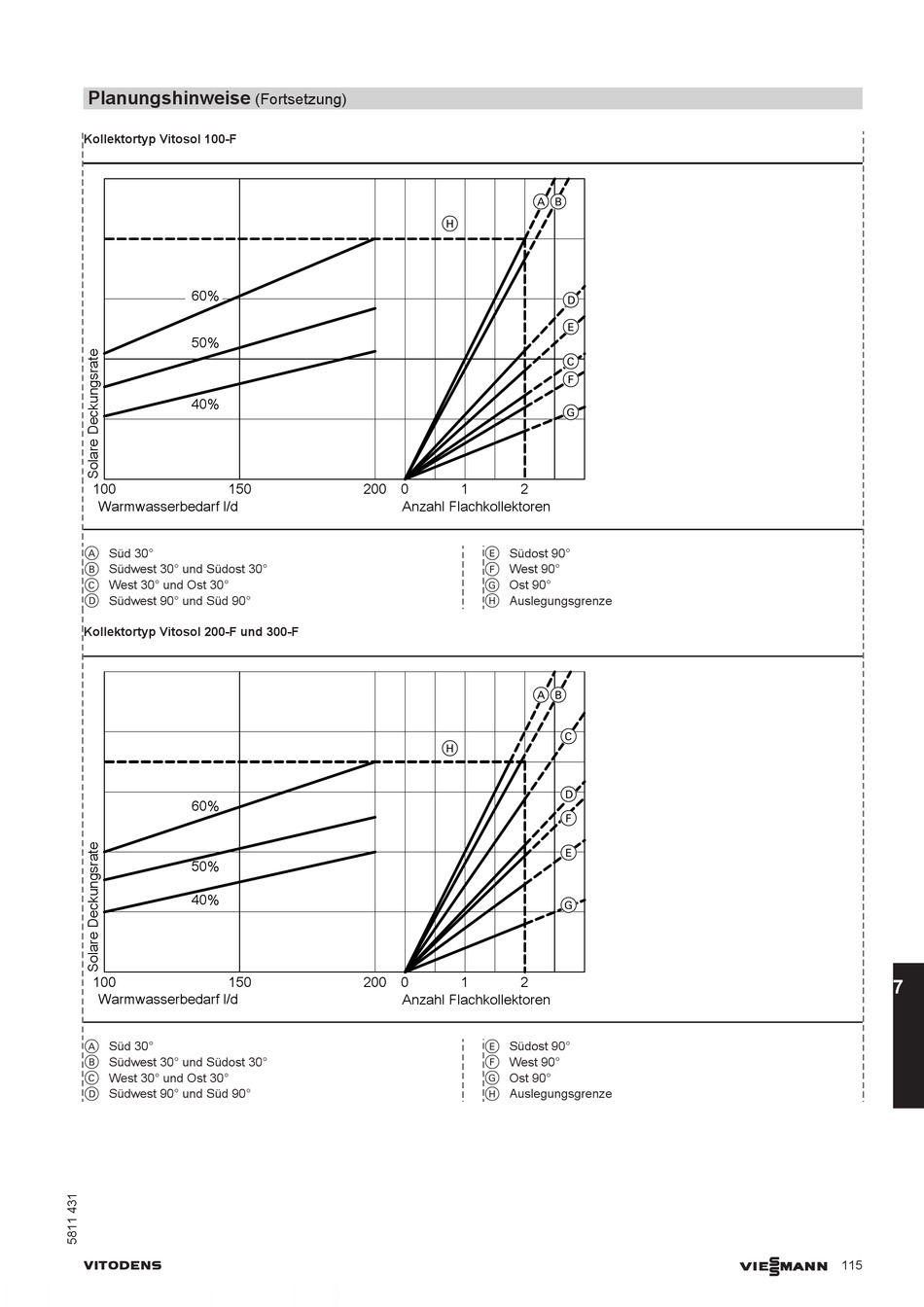

Planungshinweise
(Fortsetzung)
Kollektortyp Vitosol 100-F
60%
50%
40%
100
150
Warmwasserbedarf l/d
A Süd 30°
B Südwest 30° und Südost 30°
C West 30° und Ost 30°
D Südwest 90° und Süd 90°
Kollektortyp Vitosol 200-F und 300-F
60%
50%
40%
100
150
Warmwasserbedarf l/d
A Süd 30°
B Südwest 30° und Südost 30°
C West 30° und Ost 30°
D Südwest 90° und Süd 90°
VITODENS
A
H
200 0
1
2
Anzahl Flachkollektoren
E Südost 90°
F West 90°
G Ost 90°
H Auslegungsgrenze
AB
H
200 0
1
2
Anzahl Flachkollektoren
E Südost 90°
F West 90°
G Ost 90°
H Auslegungsgrenze
B
D
E
C
F
G
C
D
F
E
G
