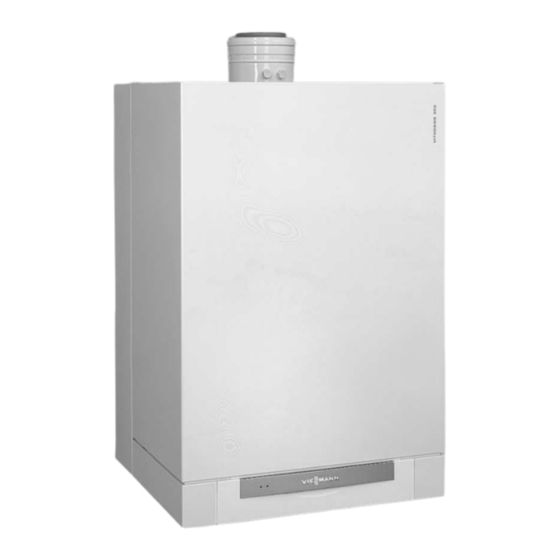

Viessmann Vitodens 300 Typ WB3A Anleitung
Vorschau ausblenden
Andere Handbücher für Vitodens 300 Typ WB3A:
- Datenblatt (61 Seiten) ,
- Datenblatt (41 Seiten) ,
- Datenblatt (67 Seiten)
Werbung
Inhaltsverzeichnis
Bestell−/Herstellnummern und Zuordnung
Bestell−/Herstellnummern und Zuordnung
Codierstecker Übersicht
Geräteschnittbild
Gerätedaten
Produktbeschreibung
Funktionsbeschreibung Regelung Vitotronic 100 und 200
Funktionsbeschreibung Brenner
Neigung/Niveau ändern
Inbetriebnahme
Heizungsanlage befüllen/entlüften
Umstellung der Gasart
Uhrzeit und Datum einstellen
CO2−Einstellung prüfen
Grundeinstellung MatriX−Kompaktbrenner
Anlagenausführungen
LON−Teilnehmer einstellen
Max. Heizleistung einstellen
Dichtheitsprüfung AZ−System (Ringspaltmessung)
Estrich trocknen
Zusatzfunktion Trinkwasser (Legionellenfunktion)
Externes Sperren, Anfordern, Betriebsartumschaltung
Störungsbehebung
Funktionsablauf und Störungen bei Inbetriebnahme
Aktuelle Störungen auslesen
Fehler entriegeln
Fehlerhistorie
Fehlermeldungen
Anzeige Wartung abfragen und zurücksetzen
Ionisationsstrom messen
Zünd− und Ionisationselektrode prüfen/einstellen
Brennerdichtung prüfen
Platzierung der Sensoren
Sensoren prüfen / Sensorkennlinien
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vitodens 300, Typ WB3A (49, 66 kW)
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . .
im Reg. 8.12
im Reg. 8.12
im Reg. 8.12
im Reg. 8.12
im Reg. 8.12
im Reg. 8.12
im Reg. 8.12
. . . . . .
im Reg. 8.12
im Reg. 8.12
. . . . . . .
im Reg. 8.12
. . .
im Reg. 8.12
. . . . .
im Reg. 8.12
im Reg. 8.12
im Reg. 8.12
im Reg. 8.12
im Reg. 8.12
. . . . . . . . .
im Reg. 8.12
. . . . . . . . . . . . . . . . .
im Reg. 8.12
im Reg. 8.12
Reg 8.16−1
Seite
2
2
2
3
3
4
4
6
6
7
8
10
10
11
12
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann Vitodens 300 Typ WB3A
Inhaltszusammenfassung für Viessmann Vitodens 300 Typ WB3A
- Seite 1 Vitodens 300, Typ WB3A (49, 66 kW) Inhaltsverzeichnis Seite Bestell−/Herstellnummern und Zuordnung ......Bestell−/Herstellnummern und Zuordnung .
-
Seite 2: Codierstecker Übersicht
Vitodens 300, Typ WB3A (49, 66 kW) Inhaltsverzeichnis Seite Serviceebenen: Einstieg und Funktionen ....im Reg. 8.12 Übersicht Serviceebenen Quick−Check−Card" ... im Reg. -
Seite 3: Gerätedaten
Vitodens 300, Typ WB3A (49, 66 kW) Bestell−/Herstellnummern und Zuordnung Geräteschnittbild A Modulierender MatriX−compact Brenner B Inox−Radial Wärmetauscher 9,5 Liter C Gas− und Wasseranschlüsse D Digitale Kesselkreisregelung für angehobenen oder witterungsge führten Betrieb Gerätedaten Abmessungen (H x B x T) 900 x 600 x 550 Abgas−/Zuluftanschluss 100/150 mm... - Seite 4 Vitodens 300, Typ WB3A (49, 66 kW) Produktbeschreibung Funktionsbeschreibung Brenner Vitodens 300 Matrixkugel Delta P Lüfterrad 1 Meßpunkt PL(+) 2 Meßpunkt PU(−) 3 Zuleitung Gas Regelung 4 Luftblende Vitotronic 100/200 Luftklappe 5 Gasregler Am Mess−Stutzen PL (+) muss bei Kennwerte Differenzdruck (PL−PU) Brennerbetrieb ein Unterdruck von Zündlast 1.
-
Seite 5: Produktbeschreibung
Vitodens 300, Typ WB3A (49, 66 kW) Produktbeschreibung Spannungsmessung am Differenzdrucksensor 15−polig Hinweis Aderfarbe braun X8.7 X8.5 Luftdrucksensor 1 2 3 − Messung Messpunkte Spannung Eingangsspannung X8.5 − X8.7 24 V Brenner aus X8.5 − X8.6 0,3 V Zündung X8.5 − X8.6 0,7−1,0 V Großlast X8.5 −... -
Seite 6: Umstellung Der Gasart
Vitodens 300, Typ WB3A (49, 66 kW) Inbetriebnahme Umstellung der Gasart 1. Zwei Schrauben lösen und Gas blendenhalter 1 aus Gaskombi regler 2 nehmen. 2. Gasblende 3 seitlich aus Gas blendenhalter 1 herausdrücken. 3. O Ring 4 in die Nut an neuer Gasblende 3 einsetzen. -
Seite 7: Co 2 −Einstellung Prüfen
Vitodens 300, Typ WB3A (49, 66 kW) Inbetriebnahme −Einstellung prüfen Der Vitodens 300 ist für Erdgas E werkseitig voreingestellt und kann je nach Gerät mit einem Umstellsatz auf Erdgas LL oder Flüssiggas P umgestellt wer den. Bei der Erstinbetriebnahme/Wartung CO −Kontrolle am Kesselanschluss−Stück durchführen. -
Seite 8: H Mit A/B In Der Anzeige Voll
Vitodens 300, Typ WB3A (49, 66 kW) Inbetriebnahme 6. Obere Wärmeleistung einstellen. Regelung für witterungsgeführten Regelung für angehobenen Betrieb: H Mit a/b in der Anzeige Voll Betrieb: H Mit a/b in der Anzeige 2 last auswählen. auswählen. Den gemessenen CO −Wert mit dem o. - Seite 9 Vitodens 300, Typ WB3A (49, 66 kW) Inbetriebnahme Die Anweisung gilt für alle Kesselgrößen (26/35/49/66 kW) und alle Gasarten (E, LL, P)! 1. Prüfen, ob richtige Gasblende passend zur Leistung und Gasart eingebaut ist. 2. Gaskombiregler in Grundeinstellung bringen. Dazu Volllastschraube 1 gegen den Uhrzeigersinn bis zum Anschlag drehen, anschließend 5 volle Umdrehungen (360°) zurück.
-
Seite 10: Ionisationsstrom Messen
Vitodens 300, Typ WB3A (49, 66 kW) Störungsbehebung Ionisationsstrom messen 1. Leitung abziehen und Messgerät anschließen (Adapterleitung ist als Zubehör lieferbar). 2. Obere Wärmeleistung einstellen. Regelung für angehobenen Betrieb: H K und d gleichzeitig min. 2 Sekunden drücken. H Mit a/b in der Anzeige 2 auswählen. - Seite 11 Vitodens 300, Typ WB3A (49, 66 kW) Störungsbehebung Zünd− und Ionisationselektrode prüfen/einstellen −1 A Ionisationselektrode B Zündelektroden 1. Elektroden auf Abnutzung und 3. Abstände prüfen. Sind die Verschmutzung prüfen. Abstände nicht in Ordnung oder 2. Elektroden mit kleiner Bürste die Elektroden beschädigt, Elektro (keine Drahtbürste) oder Schleif den mit Dichtung austauschen und papier reinigen.
- Seite 12 Vitodens 300, Typ WB3A (49, 66 kW) Störungsbehebung Brennerdichtung prüfen Dichtung alle 2 Jahre austauschen 5. Sechs Muttern H lösen und Bren 1. Anlagenschalter an der Regelung und Netzspannung ausschalten. ner abnehmen. 2. Gasabsperrhahn schließen und Achtung sichern. Beschädigungen des Draht 3.
-
Seite 13: Ersatzteillisten Mit Bestellnummern
Vitodens 300, Typ WB3A (49, 66 kW) Ersatzteillisten mit Bestellnummern Pos. Bezeichnung 49 KW 66 KW Bedienungsanl. Vitotronic 100 HC1 5581452 Bedienungsanl. Vitotronic 200 HO1 5581454 Serviceanl. Vitodens 300 WB3A 5681550 Montageanl. Vitodens 300 WB3A 5851570 Brenner WB3A kpl. (FLG−P) 7822900 7822901 Flammkörper FLG−P ∅... - Seite 14 Vitodens 300, Typ WB3A (49, 66 kW) Ersatzteillisten mit Bestellnummern Pos. Bezeichnung 49 KW 66 KW Kugelhahn R 1/2" mit Griff 7814863 Verlängerung RL−Verrohrung G 1½x 130mm 7817682 Kapselblech Luftkasten 7817681 Kantenschutzprofil 7817676 Vorderblech 7822937 Sprühdosenlack Vitoweiss 7822681 Lackstift Vitoweiss 7822682 Wandhalterung Vitodens 40/60kW l=600mm 7382237...
- Seite 15 Vitodens 300, Typ WB3A (49, 66 kW) Ersatzteillisten mit Bestellnummern Pos. Bezeichnung 49 KW 66 KW Außentemperatursensor PT500 7820148 Zugriffschutz Anschlüsse l=600mm 7823017 Adapter Ionisationsstrommessung 7822883 Kabelbaum X8/X9 7823012 Leitung Netz Motorelektronik 7823013 Anschlussleitung Motor 7823014 Ionisationsleitung innen 7823015 Kabelbaum Hilfserde/54/35 7823016 Kabelbaum Ionisation/KM−Bus 7822948...
- Seite 16 Vitodens 300, Typ WB3A (49, 66 kW) Einzelteillisten mit Positionsnummern Reg 8.16−16...
