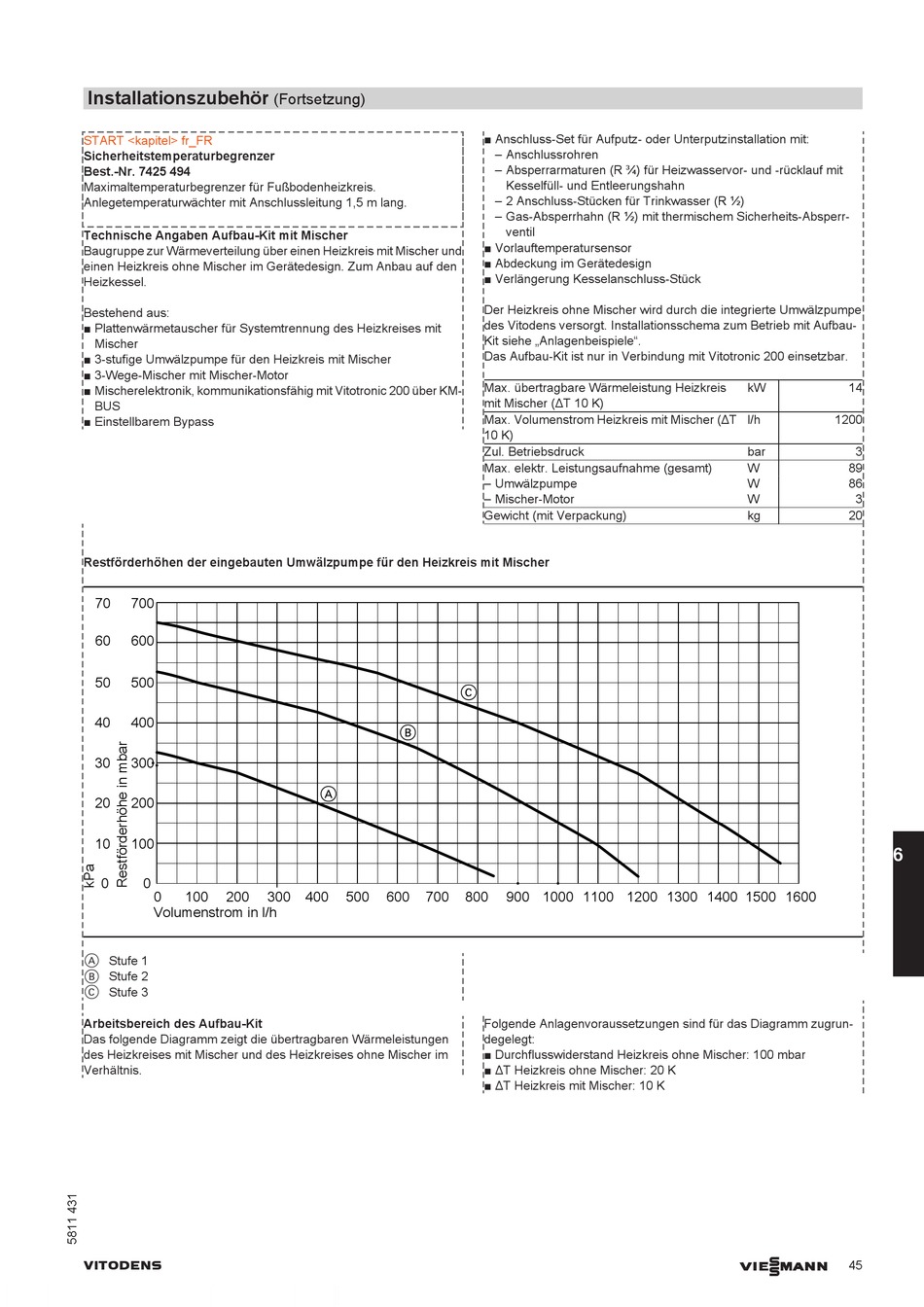

Viessmann VITODENS 222-F Typ FS2A Planungsanleitung Seite 45

Installationszubehör
START <kapitel> fr_FR
Sicherheitstemperaturbegrenzer
Best.-Nr. 7425 494
Maximaltemperaturbegrenzer für Fußbodenheizkreis.
Anlegetemperaturwächter mit Anschlussleitung 1,5 m lang.
Technische Angaben Aufbau-Kit mit Mischer
Baugruppe zur Wärmeverteilung über einen Heizkreis mit Mischer und
einen Heizkreis ohne Mischer im Gerätedesign. Zum Anbau auf den
Heizkessel.
Bestehend aus:
■ Plattenwärmetauscher für Systemtrennung des Heizkreises mit
Mischer
■ 3-stufige Umwälzpumpe für den Heizkreis mit Mischer
■ 3-Wege-Mischer mit Mischer-Motor
■ Mischerelektronik, kommunikationsfähig mit Vitotronic 200 über KM-
BUS
■ Einstellbarem Bypass
Restförderhöhen der eingebauten Umwälzpumpe für den Heizkreis mit Mischer
70 700
60 600
50 500
40 400
30 300
20 200
10 100
0 0
0 100 200
Volumenstrom in l/h
A Stufe 1
B Stufe 2
C Stufe 3
Arbeitsbereich des Aufbau-Kit
Das folgende Diagramm zeigt die übertragbaren Wärmeleistungen
des Heizkreises mit Mischer und des Heizkreises ohne Mischer im
Verhältnis.
VITODENS
(Fortsetzung)
300 400 500 600 700
■ Anschluss-Set für Aufputz- oder Unterputzinstallation mit:
– Anschlussrohren
– Absperrarmaturen (R ¾) für Heizwasservor- und -rücklauf mit
Kesselfüll- und Entleerungshahn
– 2 Anschluss-Stücken für Trinkwasser (R ½)
– Gas-Absperrhahn (R ½) mit thermischem Sicherheits-Absperr-
ventil
■ Vorlauftemperatursensor
■ Abdeckung im Gerätedesign
■ Verlängerung Kesselanschluss-Stück
Der Heizkreis ohne Mischer wird durch die integrierte Umwälzpumpe
des Vitodens versorgt. Installationsschema zum Betrieb mit Aufbau-
Kit siehe „Anlagenbeispiele".
Das Aufbau-Kit ist nur in Verbindung mit Vitotronic 200 einsetzbar.
Max. übertragbare Wärmeleistung Heizkreis
mit Mischer (ΔT 10 K)
Max. Volumenstrom Heizkreis mit Mischer (ΔT
10 K)
Zul. Betriebsdruck
Max. elektr. Leistungsaufnahme (gesamt)
– Umwälzpumpe
– Mischer-Motor
Gewicht (mit Verpackung)
800 900 1000 1100 1200
Folgende Anlagenvoraussetzungen sind für das Diagramm zugrun-
degelegt:
■ Durchflusswiderstand Heizkreis ohne Mischer: 100 mbar
■ ΔT Heizkreis ohne Mischer: 20 K
■ ΔT Heizkreis mit Mischer: 10 K
kW
l/h 1200
bar
W
W
W
kg
1300 1400 1500 1600
