Installationszubehör

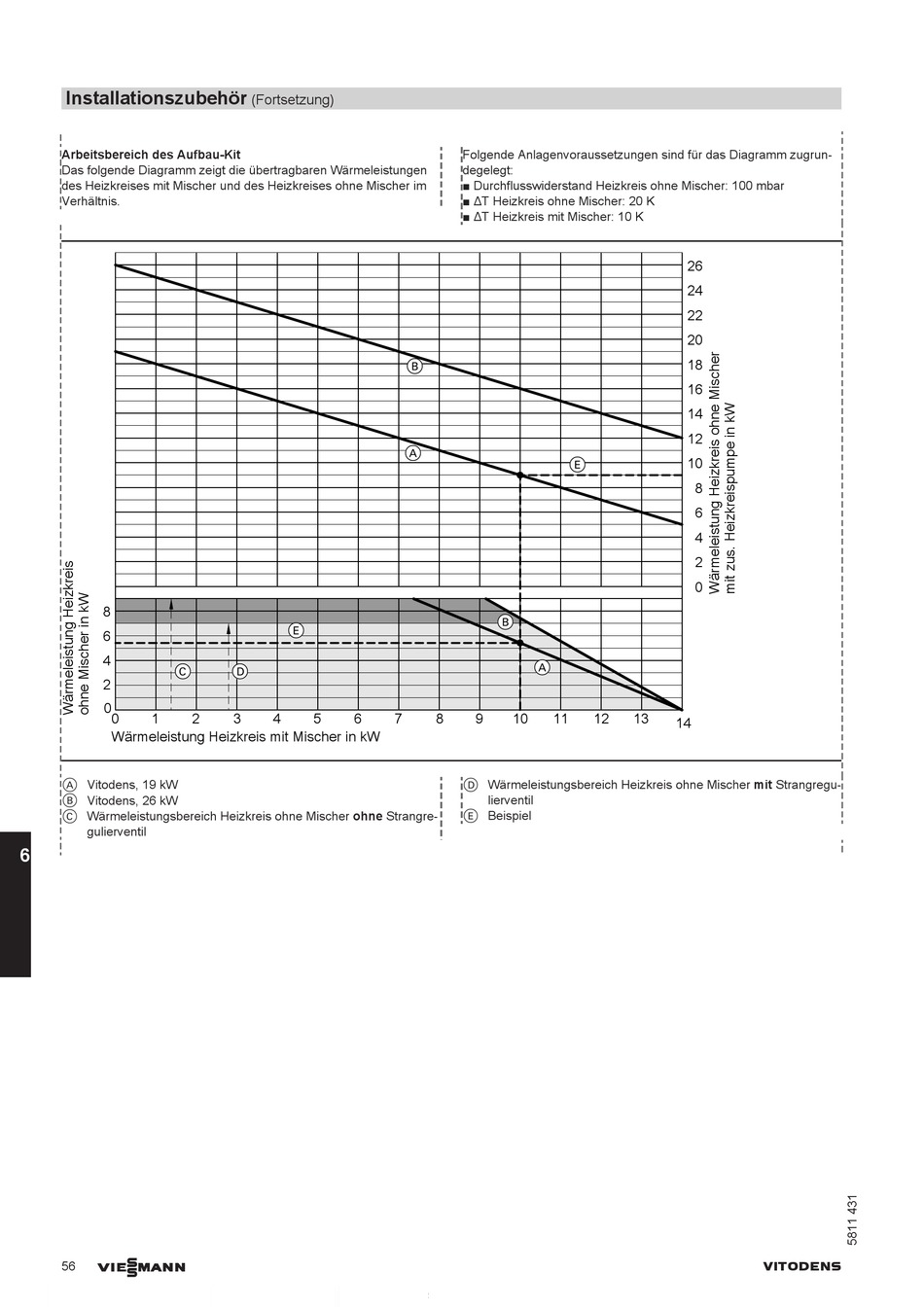

Arbeitsbereich des Aufbau-Kit
Das folgende Diagramm zeigt die übertragbaren Wärmeleistungen
des Heizkreises mit Mischer und des Heizkreises ohne Mischer im
Verhältnis.
8
6
4
C
2
0
0 1 2
Wärmeleistung Heizkreis mit Mischer in kW
A Vitodens, 19 kW
B Vitodens, 26 kW
C Wärmeleistungsbereich Heizkreis ohne Mischer ohne Strangre-
gulierventil
6
VIESMANN
56
(Fortsetzung)
B
A
E
D
3 4 5 6 7
Folgende Anlagenvoraussetzungen sind für das Diagramm zugrun-
degelegt:
■ Durchflusswiderstand Heizkreis ohne Mischer: 100 mbar
■ ΔT Heizkreis ohne Mischer: 20 K
■ ΔT Heizkreis mit Mischer: 10 K
E
B
A
8 9 10 11 12
D Wärmeleistungsbereich Heizkreis ohne Mischer mit Strangregu-
lierventil
E Beispiel
26
24
22
20
18
16
14
12
10
8
6
4
2
0
13
14
