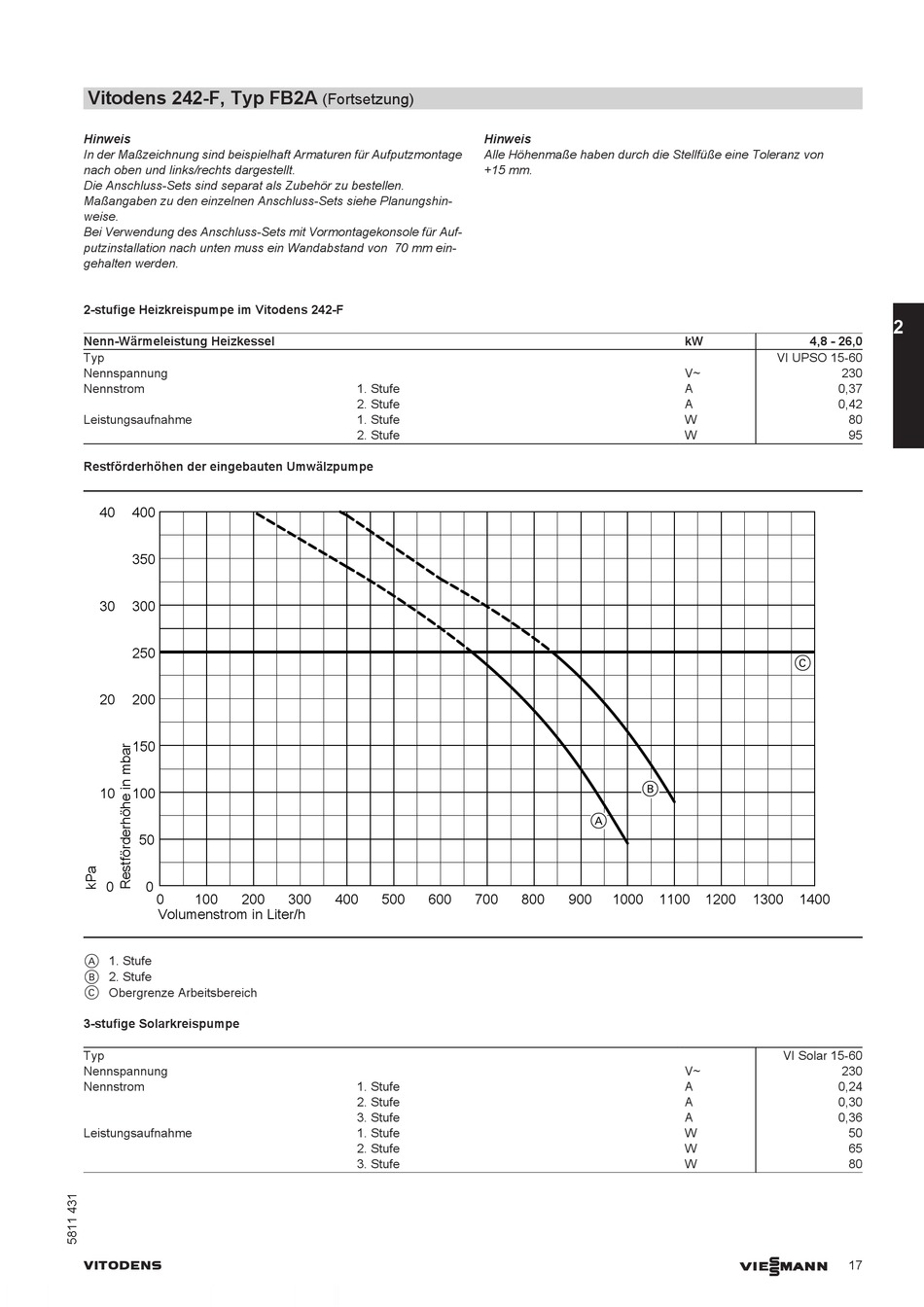

Vitodens 242-F, Typ FB2A
Hinweis
In der Maßzeichnung sind beispielhaft Armaturen für Aufputzmontage
nach oben und links/rechts dargestellt.
Die Anschluss-Sets sind separat als Zubehör zu bestellen.
Maßangaben zu den einzelnen Anschluss-Sets siehe Planungshin-
weise.
Bei Verwendung des Anschluss-Sets mit Vormontagekonsole für Auf-
putzinstallation nach unten muss ein Wandabstand von 70 mm ein-
gehalten werden.
2-stufige Heizkreispumpe im Vitodens 242-F
Nenn-Wärmeleistung Heizkessel
Typ
Nennspannung
Nennstrom
Leistungsaufnahme
Restförderhöhen der eingebauten Umwälzpumpe
40 400
350
30 300
250
20 200
150
10 100
50
0 0
0 100 200
Volumenstrom in Liter/h
A 1. Stufe
B 2. Stufe
C Obergrenze Arbeitsbereich
3-stufige Solarkreispumpe
Typ
Nennspannung
Nennstrom
Leistungsaufnahme
VITODENS
(Fortsetzung)
1. Stufe
2. Stufe
1. Stufe
2. Stufe
300 400 500 600
1. Stufe
2. Stufe
3. Stufe
1. Stufe
2. Stufe
3. Stufe
Hinweis
Alle Höhenmaße haben durch die Stellfüße eine Toleranz von
+15 mm.
B
A
700 800 900 1000
kW 4,8 - 26,0
VI UPSO 15-60
V~
A
A
W
W
C
1100 1200 1300 1400
VI Solar 15-60
V~
A
A
A
W
W
W
VIESMANN
2
230
0,37
0,42
80
95
230
0,24
0,30
0,36
50
65
80
17
