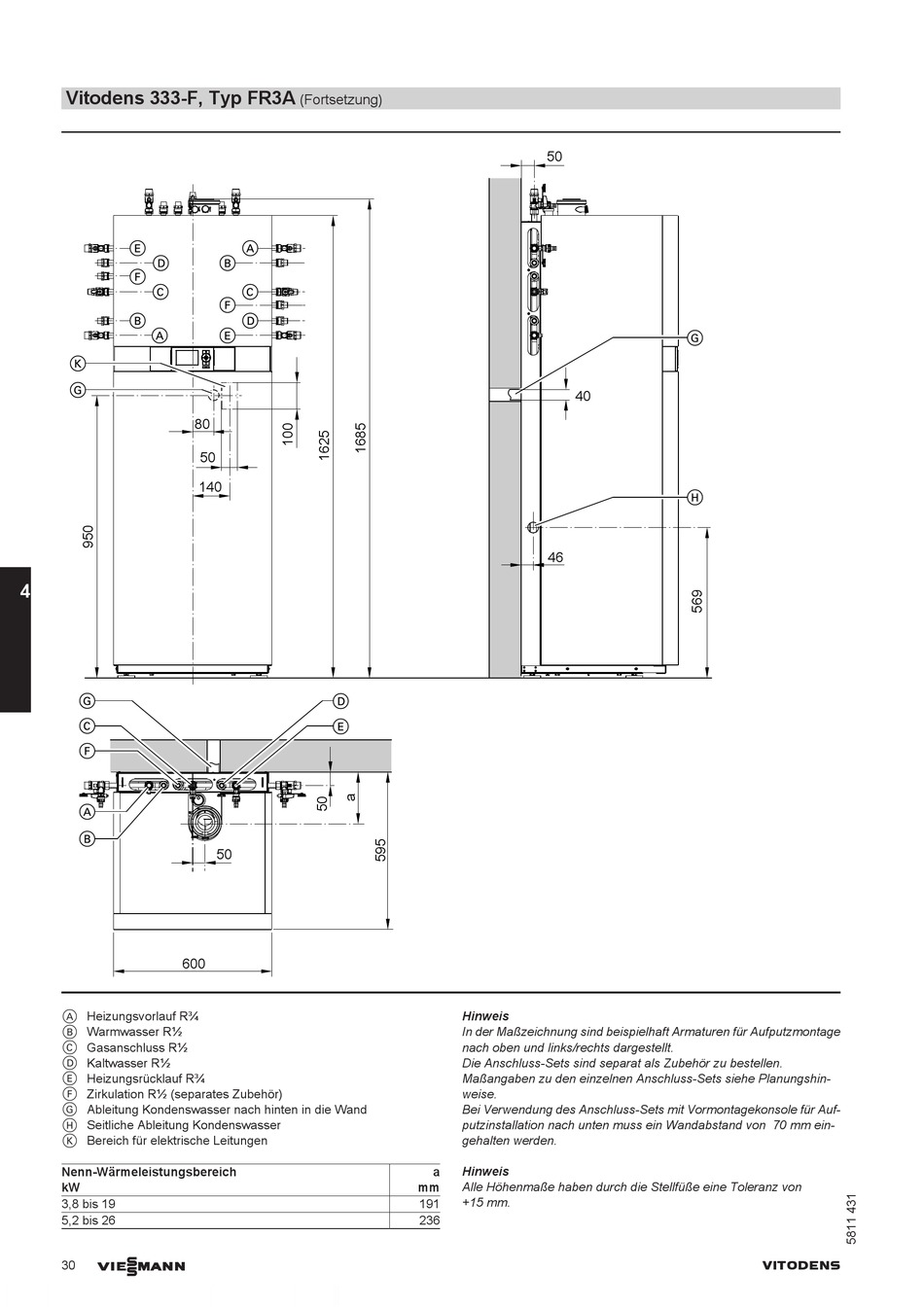

Vitodens 333-F, Typ FR3A
80
4
600
A Heizungsvorlauf R¾
B Warmwasser R½
C Gasanschluss R½
D Kaltwasser R½
E Heizungsrücklauf R¾
F Zirkulation R½ (separates Zubehör)
G Ableitung Kondenswasser nach hinten in die Wand
H Seitliche Ableitung Kondenswasser
K Bereich für elektrische Leitungen
Nenn-Wärmeleistungsbereich
kW
3,8 bis 19
5,2 bis 26
VIESMANN
30
(Fortsetzung)
50
140
50
50
40
46
Hinweis
In der Maßzeichnung sind beispielhaft Armaturen für Aufputzmontage
nach oben und links/rechts dargestellt.
Die Anschluss-Sets sind separat als Zubehör zu bestellen.
Maßangaben zu den einzelnen Anschluss-Sets siehe Planungshin-
weise.
Bei Verwendung des Anschluss-Sets mit Vormontagekonsole für Auf-
putzinstallation nach unten muss ein Wandabstand von 70 mm ein-
gehalten werden.
a Hinweis
mm Alle Höhenmaße haben durch die Stellfüße eine Toleranz von
+15 mm.
191
236
