Planungshinweise

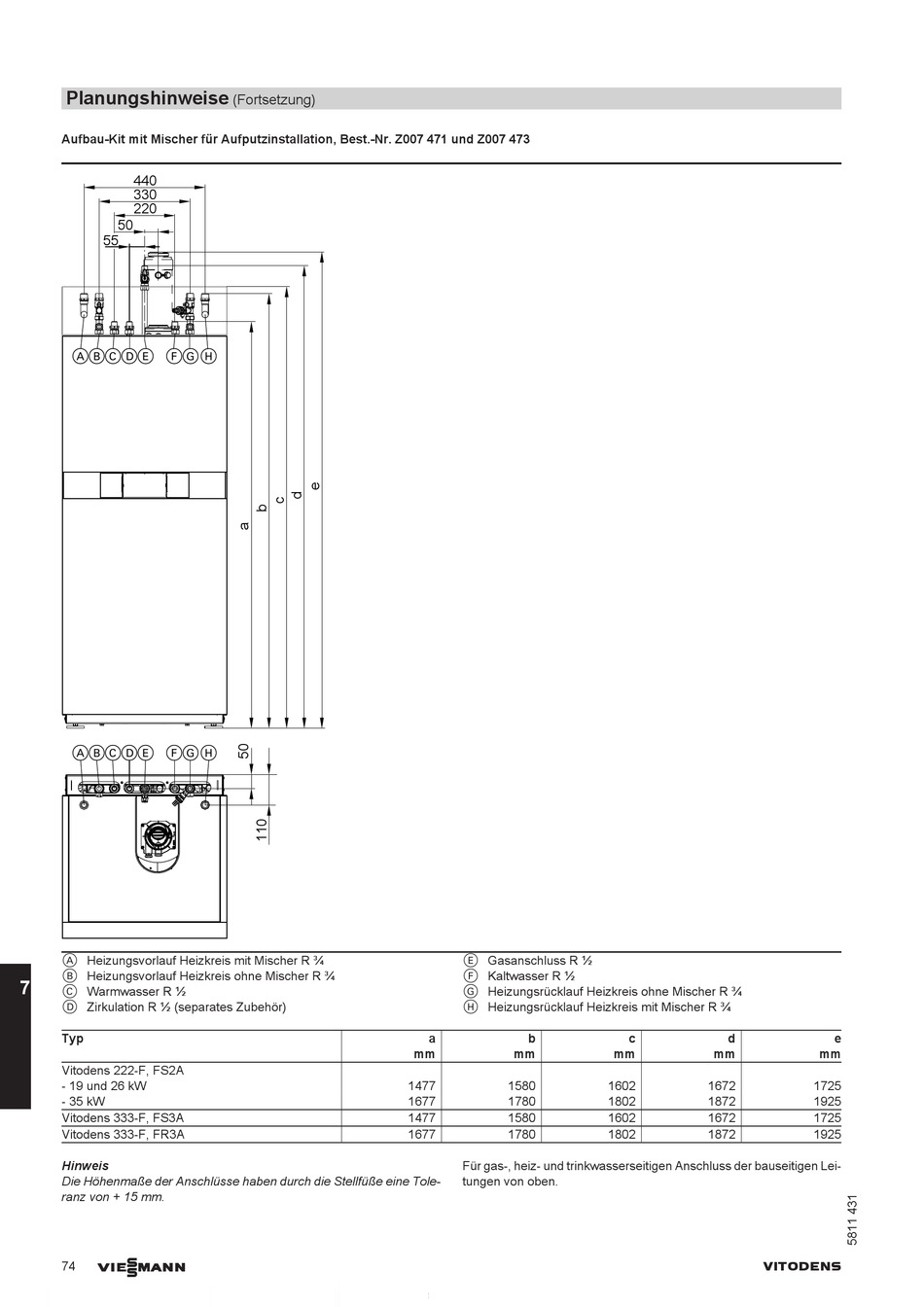

Aufbau-Kit mit Mischer für Aufputzinstallation, Best.-Nr. Z007 471 und Z007 473
440
330
220
50
55
ABCD E FG
ABCD E FG
A Heizungsvorlauf Heizkreis mit Mischer R ¾
B Heizungsvorlauf Heizkreis ohne Mischer R ¾
7
C Warmwasser R ½
D Zirkulation R ½ (separates Zubehör)
Typ
Vitodens 222-F, FS2A
- 19 und 26 kW
- 35 kW
Vitodens 333-F, FS3A
Vitodens 333-F, FR3A
Hinweis
Die Höhenmaße der Anschlüsse haben durch die Stellfüße eine Tole-
ranz von + 15 mm.
VIESMANN
74
(Fortsetzung)
H
H
E Gasanschluss R ½
F Kaltwasser R ½
G Heizungsrücklauf Heizkreis ohne Mischer R ¾
H Heizungsrücklauf Heizkreis mit Mischer R ¾
a b
mm mm
1477 1580
1677 1780
1477 1580
1677 1780
Für gas-, heiz- und trinkwasserseitigen Anschluss der bauseitigen Lei-
tungen von oben.
c d
mm mm
1602 1672
1802 1872
1602 1672
1802 1872
VITODENS
e
mm
1725
1925
1725
1925
