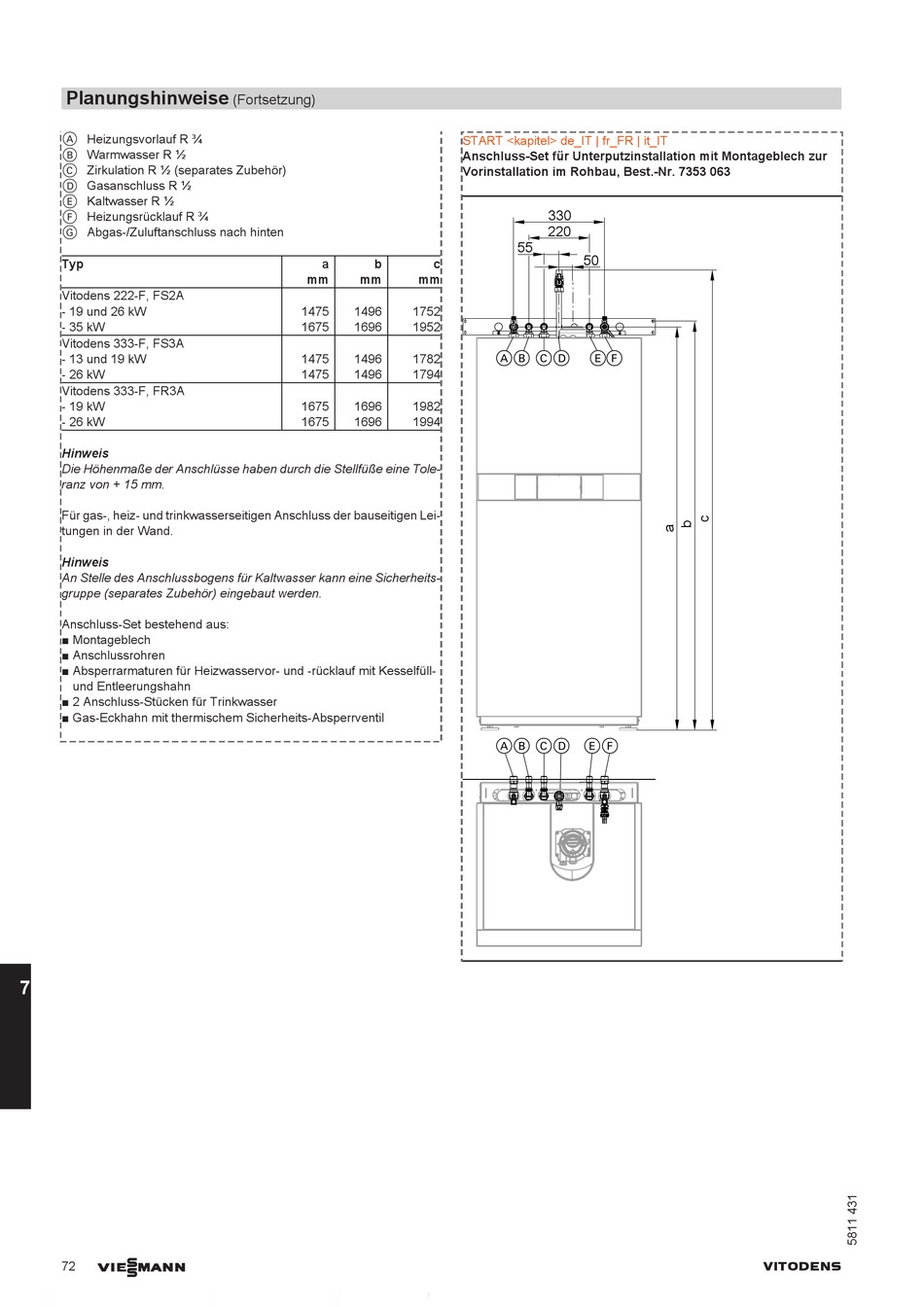

Planungshinweise
A Heizungsvorlauf R ¾
B Warmwasser R ½
C Zirkulation R ½ (separates Zubehör)
D Gasanschluss R ½
E Kaltwasser R ½
F Heizungsrücklauf R ¾
G Abgas-/Zuluftanschluss nach hinten
Typ
Vitodens 222-F, FS2A
- 19 und 26 kW
- 35 kW
Vitodens 333-F, FS3A
- 13 und 19 kW
- 26 kW
Vitodens 333-F, FR3A
- 19 kW
- 26 kW
Hinweis
Die Höhenmaße der Anschlüsse haben durch die Stellfüße eine Tole-
ranz von + 15 mm.
Für gas-, heiz- und trinkwasserseitigen Anschluss der bauseitigen Lei-
tungen in der Wand.
Hinweis
An Stelle des Anschlussbogens für Kaltwasser kann eine Sicherheits-
gruppe (separates Zubehör) eingebaut werden.
Anschluss-Set bestehend aus:
■ Montageblech
■ Anschlussrohren
■ Absperrarmaturen für Heizwasservor- und -rücklauf mit Kesselfüll-
und Entleerungshahn
■ 2 Anschluss-Stücken für Trinkwasser
■ Gas-Eckhahn mit thermischem Sicherheits-Absperrventil
7
VIESMANN
72
(Fortsetzung)
a b
mm mm
1475 1496
1675 1696
1475 1496
1475 1496
1675 1696
1675 1696
START <kapitel> de_IT | fr_FR | it_IT
Anschluss-Set für Unterputzinstallation mit Montageblech zur
Vorinstallation im Rohbau, Best.-Nr. 7353 063
330
220
55
50
c
mm
1752
1952
AB CD
1782
1794
1982
1994
AB CD EF
EF
