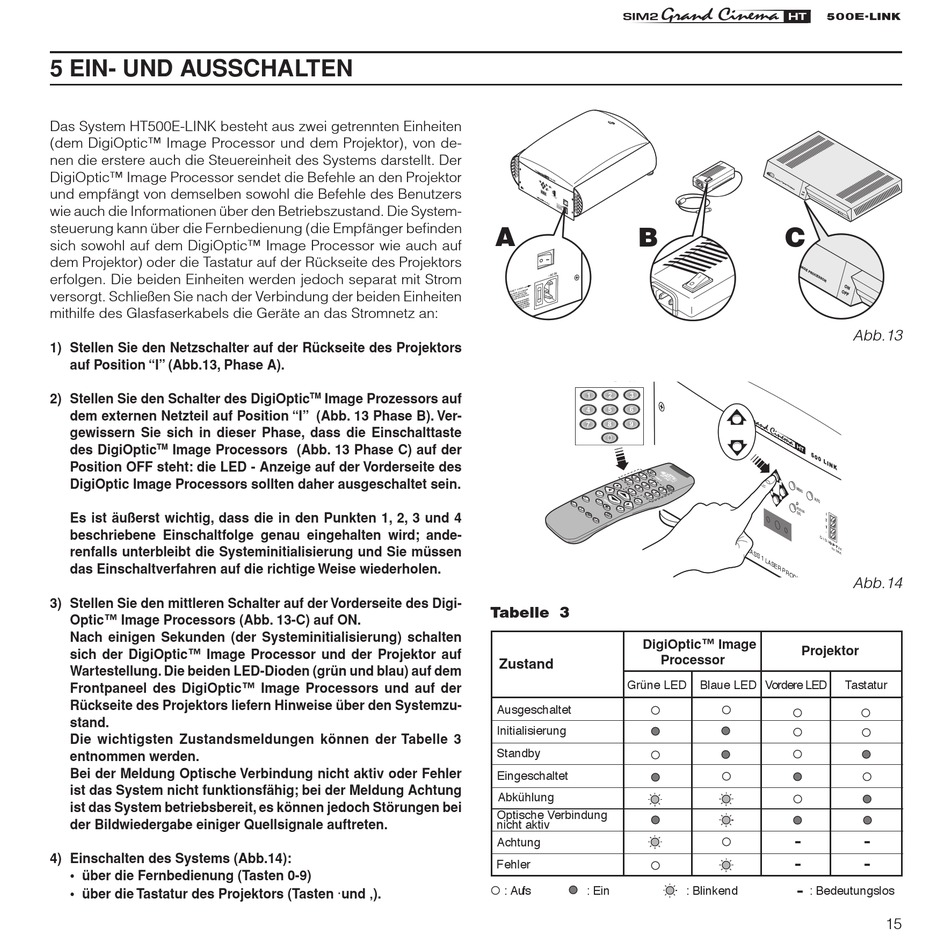

5 EIN- UND AUSSCHALTEN
Das System HT500E-LINK besteht aus zwei getrennten Einheiten
(dem DigiOptic™ Image Processor und dem Projektor), von de-
nen die erstere auch die Steuereinheit des Systems darstellt. Der
DigiOptic™ Image Processor sendet die Befehle an den Projektor
und empfängt von demselben sowohl die Befehle des Benutzers
wie auch die Informationen über den Betriebszustand. Die System-
steuerung kann über die Fernbedienung (die Empfänger befinden
sich sowohl auf dem DigiOptic™ Image Processor wie auch auf
dem Projektor) oder die Tastatur auf der Rückseite des Projektors
erfolgen. Die beiden Einheiten werden jedoch separat mit Strom
versorgt. Schließen Sie nach der Verbindung der beiden Einheiten
mithilfe des Glasfaserkabels die Geräte an das Stromnetz an:
1) Stellen Sie den Netzschalter auf der Rückseite des Projektors
auf Position "I" (Abb.13, Phase A).
2) Stellen Sie den Schalter des DigiOptic
dem externen Netzteil auf Position "I" (Abb. 13 Phase B). Ver-
gewissern Sie sich in dieser Phase, dass die Einschalttaste
des DigiOptic
TM
Image Processors (Abb. 13 Phase C) auf der
Position OFF steht: die LED - Anzeige auf der Vorderseite des
DigiOptic Image Processors sollten daher ausgeschaltet sein.
Es ist äußerst wichtig, dass die in den Punkten 1, 2, 3 und 4
beschriebene Einschaltfolge genau eingehalten wird; ande-
renfalls unterbleibt die Systeminitialisierung und Sie müssen
das Einschaltverfahren auf die richtige Weise wiederholen.
3) Stellen Sie den mittleren Schalter auf der Vorderseite des Digi-
Optic™ Image Processors (Abb. 13-C) auf ON.
Nach einigen Sekunden (der Systeminitialisierung) schalten
sich der DigiOptic™ Image Processor und der Projektor auf
Wartestellung. Die beiden LED-Dioden (grün und blau) auf dem
Frontpaneel des DigiOptic™ Image Processors und auf der
Rückseite des Projektors liefern Hinweise über den Systemzu-
stand.
Die wichtigsten Zustandsmeldungen können der Tabelle 3
entnommen werden.
Bei der Meldung Optische Verbindung nicht aktiv oder Fehler
ist das System nicht funktionsfähig; bei der Meldung Achtung
ist das System betriebsbereit, es können jedoch Störungen bei
der Bildwiedergabe einiger Quellsignale auftreten.
4) Einschalten des Systems (Abb.14):
• über die Fernbedienung (Tasten 0-9)
• über die Tastatur des Projektors (Tasten ·und ‚).
Image Prozessors auf
TM
Tabelle 3
�
�
0
���������� �����
���������
�������
Grüne LED
Ausgeschaltet
Initialisierung
Standby
Eingeschaltet
Abkühlung
Optische Verbindung
nicht aktiv
Achtung
Fehler
: Aus f
: Ein
�
Abb.13
Abb.14
���������
Blaue LED Vordere LED
Tastatur
-
-
-
-
-
: Blinkend
: Bedeutungslos
