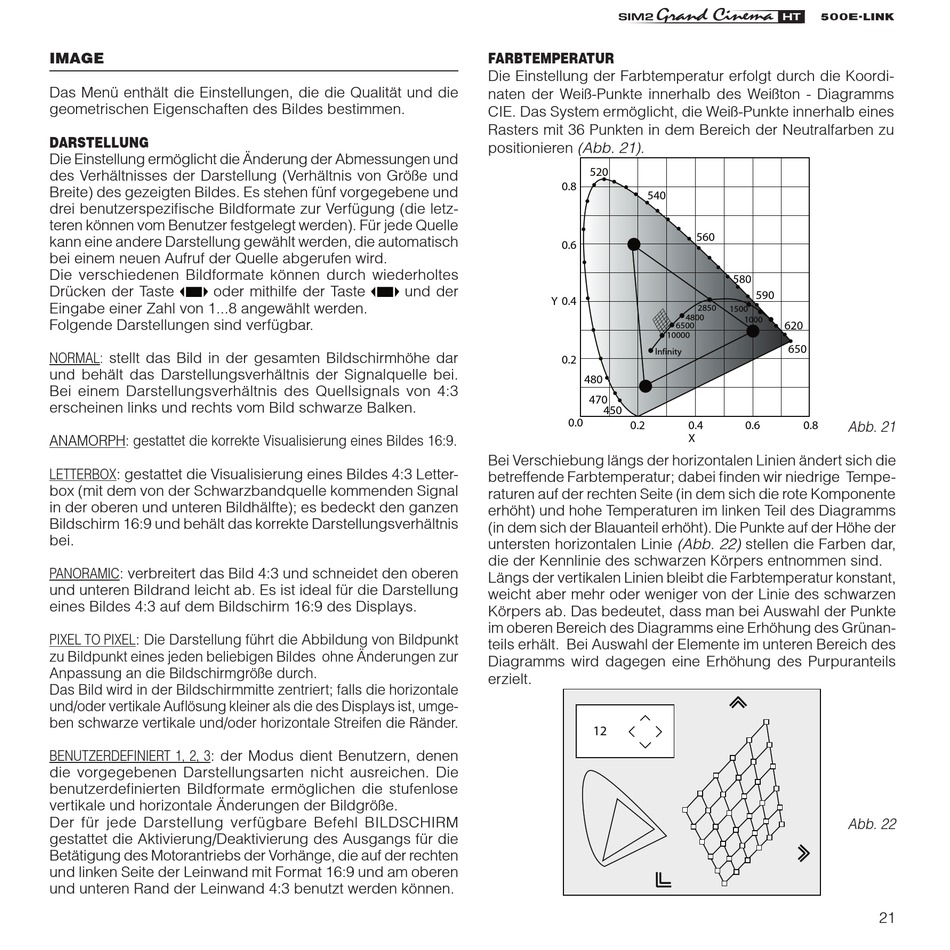

Das Menü enthält die Einstellungen, die die Qualität und die
geometrischen Eigenschaften des Bildes bestimmen.
DARSTELLUNG
Die Einstellung ermöglicht die Änderung der Abmessungen und
des Verhältnisses der Darstellung (Verhältnis von Größe und
Breite) des gezeigten Bildes. Es stehen fünf vorgegebene und
drei benutzerspezifische Bildformate zur Verfügung (die letz-
teren können vom Benutzer festgelegt werden). Für jede Quelle
kann eine andere Darstellung gewählt werden, die automatisch
bei einem neuen Aufruf der Quelle abgerufen wird.
Die verschiedenen Bildformate können durch wiederholtes
Drücken der Taste
oder mithilfe der Taste
Eingabe einer Zahl von 1...8 angewählt werden.
Folgende Darstellungen sind verfügbar.
NORMAL: stellt das Bild in der gesamten Bildschirmhöhe dar
und behält das Darstellungsverhältnis der Signalquelle bei.
Bei einem Darstellungsverhältnis des Quellsignals von 4:3
erscheinen links und rechts vom Bild schwarze Balken.
ANAMORPH: gestattet die korrekte Visualisierung eines Bildes 16:9.
LETTERBOX: gestattet die Visualisierung eines Bildes 4:3 Letter-
box (mit dem von der Schwarzbandquelle kommenden Signal
in der oberen und unteren Bildhälfte); es bedeckt den ganzen
Bildschirm 16:9 und behält das korrekte Darstellungsverhältnis
bei.
PANORAMIC: verbreitert das Bild 4:3 und schneidet den oberen
und unteren Bildrand leicht ab. Es ist ideal für die Darstellung
eines Bildes 4:3 auf dem Bildschirm 16:9 des Displays.
PIXEL TO PIXEL: Die Darstellung führt die Abbildung von Bildpunkt
zu Bildpunkt eines jeden beliebigen Bildes ohne Änderungen zur
Anpassung an die Bildschirmgröße durch.
Das Bild wird in der Bildschirmmitte zentriert; falls die horizontale
und/oder vertikale Auflösung kleiner als die des Displays ist, umge-
ben schwarze vertikale und/oder horizontale Streifen die Ränder.
BENUTZERDEFINIERT 1, 2, 3: der Modus dient Benutzern, denen
die vorgegebenen Darstellungsarten nicht ausreichen. Die
benutzerdefinierten Bildformate ermöglichen die stufenlose
vertikale und horizontale Änderungen der Bildgröße.
Der für jede Darstellung verfügbare Befehl BILDSCHIRM
gestattet die Aktivierung/Deaktivierung des Ausgangs für die
Betätigung des Motorantriebs der Vorhänge, die auf der rechten
und linken Seite der Leinwand mit Format 16:9 und am oberen
und unteren Rand der Leinwand 4:3 benutzt werden können.
FARBTEMPERATUR
Die Einstellung der Farbtemperatur erfolgt durch die Koordi-
naten der Weiß-Punkte innerhalb des Weißton - Diagramms
CIE. Das System ermöglicht, die Weiß-Punkte innerhalb eines
Rasters mit 36 Punkten in dem Bereich der Neutralfarben zu
positionieren (Abb. 21).
���
���
und der
�
���
���
���
Bei Verschiebung längs der horizontalen Linien ändert sich die
betreffende Farbtemperatur; dabei finden wir niedrige Tempe-
raturen auf der rechten Seite (in dem sich die rote Komponente
erhöht) und hohe Temperaturen im linken Teil des Diagramms
(in dem sich der Blauanteil erhöht). Die Punkte auf der Höhe der
untersten horizontalen Linie (Abb. 22) stellen die Farben dar,
die der Kennlinie des schwarzen Körpers entnommen sind.
Längs der vertikalen Linien bleibt die Farbtemperatur konstant,
weicht aber mehr oder weniger von der Linie des schwarzen
Körpers ab. Das bedeutet, dass man bei Auswahl der Punkte
im oberen Bereich des Diagramms eine Erhöhung des Grünan-
teils erhält. Bei Auswahl der Elemente im unteren Bereich des
Diagramms wird dagegen eine Erhöhung des Purpuranteils
erzielt.
���
���
���
���
���
����
����
����
����
����
�����
��������
���
���
���
���
���
���
�
��
���
���
Abb. 21
���
Abb. 22
21
